Счетчики холодной и горячей воды крыльчатые S100
| Номер в ГРСИ РФ: | РБ 03 07 2674 05 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Производитель / заявитель: | "Elster Iberconta S.A.", Испания |
|
Описание типа РБ 03 07 2674 05 [2005-01-01]
rb-03-07-2674-05_2005-01-01.pdf
|
Скачать |
Счетчики холодной и горячей воды крыльчатые S100 (в дальнейшем - счетчики) предназначены для измерения объема прошедшей через них воды в системах водо- и теплоснабжения при давлении не более 1,6 МПа и температуре от 5 °C до 90 °C.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 2674 05 |
| Наименование | Счетчики холодной и горячей воды крыльчатые S100 |
| Год регистрации | 2005 |
| Номер сертификата | 3589 |
| Дата регистрации | 2005-09-29 |
| Срок действия | 2010-09-29 |
| Получатель сертификата | фирма "Elster Iberconta S.A.", Испания (ES) |
Производитель / Заявитель
фирма "Elster Iberconta S.A."
Адрес: Masti-Loidi, 13, 201000 Renteria
Контакты: www.elstermetering.com
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МИ 1592 - 99. |
Поверители
Скачать
|
Описание типа РБ 03 07 2674 05 [2005-01-01]
rb-03-07-2674-05_2005-01-01.pdf
|
Скачать |
Описание типа
Назначение
Счетчики холодной и горячей воды крыльчатые S100 (в дальнейшем - счетчики) предназначены для измерения объема прошедшей через них воды в системах водо- и теплоснабжения при давлении не более 1,6 МПа и температуре от 5 °C до 90 °C.
Область применения - предприятия жилищно-коммунального хозяйства и других отраслей промышленности.
Описание
Счетчик состоит из латунного корпуса с резьбовыми входным и выходным патрубками, измерительной вставки с крыльчаткой и счетного механизма механического типа. Во входном патрубке закреплен фильтр-сетка. Счетный механизм отделен от воды герметичной перегородкой (сухоходный механизм). Измерительная вставка содержит крыльчатку с вертикальной осью из нержавеющей стали, которая вращается в подшипниках из искусственного сапфира.
Счетчики предназначены для установки в горизонтальных трубопроводах. Перед счетчиком требуется наличие прямого участка не менее 5 Ду, после счетчика - 1 Ду.
Принцип работы счетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием протекающей воды. Поток воды через входной патрубок и сетку попадает в нижнюю часть корпуса счетчика и через входные наклонные отверстия в стакане измерительной вставки направляется на лопасти крыльчатки. Отверстия расположены равномерно по кольцу, охватывающему крыльчатку, благодаря чему устраняется неравномерное изнашивание опор. Через выходные отверстия вода из измерительной вставки поступает в верхнюю часть корпуса и выходит через выходной патрубок. Часть воды, минуя крыльчатку, через перепускной канал направляется из входного патрубка в верхнюю часть корпуса. Регулировка осуществляется вращением пробки, изменяющей расход воды через перепускной канал.
Счетный механизм барабанного типа имеет оцифрованные барабанчики для указания целых значений объема в м3, и три стрелочных указателя для индикации десятичных долей м3. Для визуального снятия показаний в крышке счетного механизма имеется прозрачное окно.
Для дистанционного снятия показаний герконовый датчик встраивается в корпус счетчика. Вращение указателя приводит к замыканию и размыканию контактов геркона.
Схема с указанием места нанесения государственного поверительного клейма-наклейки приведена в приложении к описанию типа.

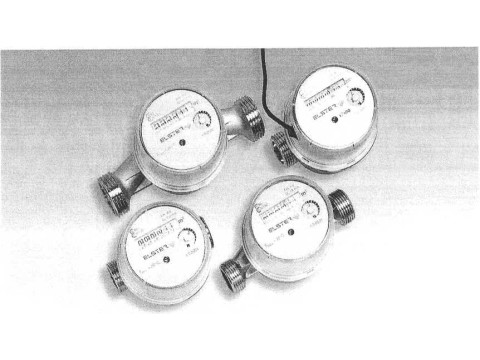

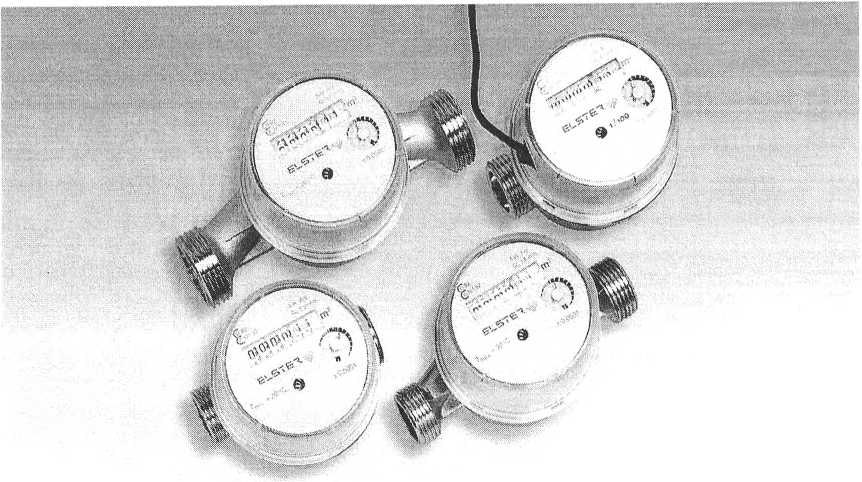

Внешний вид счетчиков приведен на рисунке 1.
Рисунок 1. Внешний вид счетчика холодной и горячей воды крыльчатого S100
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1.
Технические и метрологические характеристики счетчиков приведены в таблице 1.
|
Наименование параметра |
Значение параметра | |||||
|
Класс счетчика |
А/В (горячей воды/холодной воды) |
А/В (горячей воды/ холодной воды) | ||||
|
Диаметр условного прохода DN, мм |
15 |
20 |
20 | |||
|
Номинальный расход QH для счетчиков холодной и горячей воды, м3/ч |
1,5 |
2,5 | ||||
|
Пределы относительной погрешности измерения расхода, % в диапазоне от Qmin^Q<Qt в диапазоне от Qt<Q<Qs при температуре от 5 °C до 30 °C в диапазоне от Qt<Q<Qs при температуре от 30 °C до 90 °C |
±5 ±2 ±3 | |||||
|
Размер резьбы на счетчике, дюйм (ISO 228/1) |
G3/4B |
G3/4B |
G3/4B |
G1B |
GIB |
GIB |
|
Емкость счетного механизма, м3 |
9999,999 | |||||
|
Вес импульса, л/имп |
1; 10; 100 | |||||
|
Длина счетчика без штуцеров, мм |
80 |
НО |
130 |
НО |
130 |
130 |
|
Высота счетчика, мм |
84 |
80 |
80 |
80 |
83 |
83 |
|
Масса, кг, не более |
0,40 |
0,45 |
0,53 |
0,55 |
0,55 |
0,55 |
|
Приложение: Qmin - минимальный расход; Q, - переходный расход; Q5 — расход перегрузки. | ||||||
Комплектность
Счетчик
- 1 шт.
- 1 шт.
Паспорт
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак государственного реестра наносится на эксплуатационную документацию типографским способом.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Elster Iberconta S.A." (Испания).
СТБ ИСО 4064-1-2002 "Измерение расхода воды в закрытых трубопроводах. Счетчики холодной питьевой воды. Часть 1 Технические требования";
СТБ ИСО 4064-3-2002 "Измерение расхода воды в закрытых трубопроводах. Счетчики холодной питьевой воды. Часть 3: Методы и средства испытаний";
Рекомендация МОЗМ Р 72 "Счетчики горячей воды";
МИ 1592 - 99 "Счетчики поверки. Методика поверки". Поверка проводится на расходах, указанных в документации фирмы.
Заключение
Счетчики холодной и горячей воды крыльчатые S100 соответствуют требованиям СТБ ИСО 4064-1-2002, СТБ ИСО 4064-3-2002 и технической документации фирмы-изготовителя.
Межповерочный интервал - 24 месяца.
Научно-исследовательский испытательный центр БелГИМ,
г. Минск, Старовиленский тракт, 93, тел. 234-98-13.
Аттестат аккредитации №BY 112.02.1.0.0025.
