Дозаторы пипеточные Pipetman P, Pipetman F, Microman, Distriman
| Номер в ГРСИ РФ: | РБ 03 07 1862 08 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Дозаторы |
| Производитель / заявитель: | "Gilson S.A.S.", Франция |
Дозаторы пипеточные Pipetman Р, Pipetman F, Microman. Distriman (далее - дозаторы) предназначены для отбора и дозирования жидкостей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 1862 08 |
| Наименование | Дозаторы пипеточные Pipetman P, Pipetman F, Microman, Distriman |
| Год регистрации | 2008 |
| Номер сертификата | 5544 |
| Дата регистрации | 2008-10-30 |
| Срок действия | 2013-10-30 |
| Получатель сертификата | фирма "Gilson S.A.S.", Франция (FR) |
Производитель / Заявитель
фирма "Gilson S.A.S."
Адрес: 19, avenue des Entrepreneurs BP. 145 95400 Villiers-le-Bel (France)
Контакты: +33(0)1 34 29 50 00 / +33(0)1 24 29 50 20
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.МН 1255-2003 |
Поверители
Скачать
|
Описание типа РБ 03 07 1862 08 [2009-02-24]
rb-03-07-1862-08_2009-02-24.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 1862 08 [2003-04-09]
rb-03-07-1862-08_2003-04-09.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 1862 08 [2008-01-01]
rb-03-07-1862-08_2008-01-01.pdf
|
Скачать |
Описание типа
Назначение
Дозаторы пипеточные Pipetman Р, Pipetman F, Microman. Distriman (далее - дозаторы) предназначены для отбора и дозирования жидкостей.
Область применения дозаторов - научно-исследовательские и производственные лаборатории, медицинские учреждения, учреждения химической, фармацевтической, микробиологической промышленности.
Описание
Принцип работы дозаторов основан на создании в съемном наконечнике, надеваемом на держатель дозатора, попеременно вакуума или избыточного давления, в результате чего в наконечник всасывается или сливается из него дозируемая жидкость. Вакуум и избыточное давление создаются при перемещении в корпусе рукоятки герметично уплотненного калибровочного поршня. Перемещение поршня регулируется в пределах диапазона дозирования (кроме модификации Pipetman F) с помощью регулировочного барабана. Установленное значение объема дозы отображается на счетчике (волюметре), встроенном в ручку дозатора.
Дозаторы выполняются следующих модификаций:
Pipetman Р - дозаторы с варьируемым объемом дозирования, имеющие воздушный промежуток между поршнем и дозируемой жидкостью. Существуют восьмиканальный (Pipetman 8x200) и одноканальные (Р 20. Р 100. Р 200. Р 1000. Р 5000. Р 10 ml) исполнения.
Pipetman F - дозаторы с фиксированным объемом дозирования, имеющие воздушный промежуток между поршнем и дозируемой жидкостью. Существуют следующие исполнения: F 2. F 5, F 10. F 20. F 25. F 50. F 100. F 200. F 250, F 300, F 400, F 500, F 1000.
Microman - дозаторы с варьируемым объемом дозирования, без воздушного промежутка между поршнем и дозируемой жидкостью (поршень капилляра с помощью цангового механизма жестко крепится к поршню дозатора). Модификация предназначена для работы с узкими и высокими сосудами. Существуют следующие исполнения: М 25. М 50. М 100, М250. М 1000.
Distriman - дозаторы с варьируемым объемом дозирования, шприцевые. Позволяют многократно дозировать необходимые дозы в зависимости от емкости установленного наконечника-шприца.
Место нанесения знака поверки в виде клсима-наклеики приведена А
настоящего описания типа. я [ \ V,

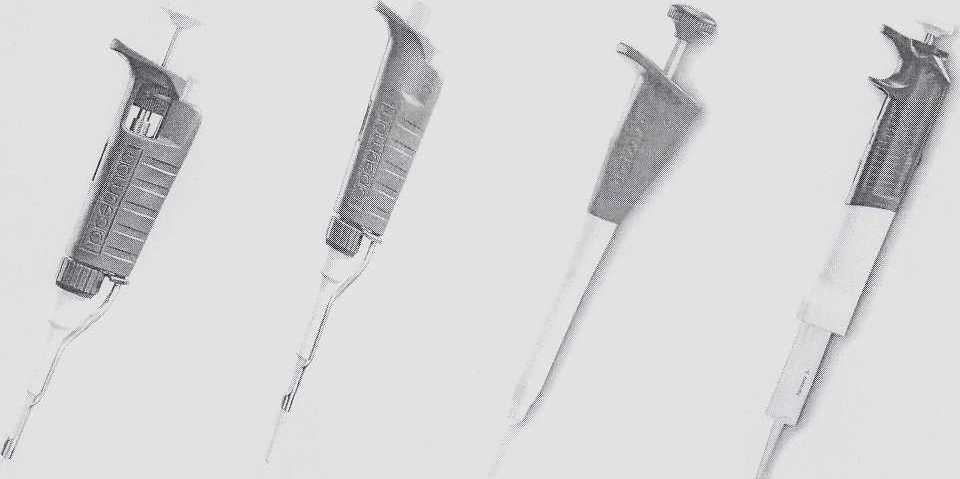

Внешний вид дозаторов приведен на рисунке 1.
V \ди дмгумйтгёу №
л
&

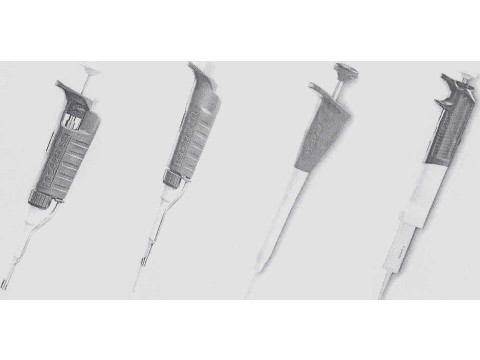

Рисунок 1 Дозаторы пипеточные Pitetman Р. Pipetman F, Microman. Distriman.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приведены в таблицах 1-4
Таблица 1 Технические характеристики дозаторов пипеточных Pipetman Р (с варьируемым объемом дозы)
|
Исполнение |
Диапазон дозируемых объемов |
Номинальный объем дозы |
Дискретность установки объема, мкл |
Пределы допускаемого относительного отклонения среднего арифметического значения фактического объема дозы от номинального. % |
Предел допускаемого относительного среднего квадратического отклонения фактического объема дозы, % | ||
|
Р20 |
от 2 до 20 мкл |
2 мкл |
0.02 |
±5,0 |
1,50 | ||
|
5 мкл |
±2,0 |
0,80 | |||||
|
10 мкл |
±1,0 |
0,50 | |||||
|
20 мкл |
±1.0 |
0,30 | |||||
|
Р 100 |
от 20 до 100 мкл |
20 мкл |
0.2 |
±1.8 |
0,50 | ||
|
50 мкл |
±0.8 |
0,24 | |||||
|
100 мкл |
±0.8 |
0,15 | |||||
|
Р200 |
от 50 до 200 мкл |
50 мкл |
0,2 |
±1,0 |
0.40 | ||
|
100 мкл 200 мкл |
±0,8 ±0,8 |
0,25 0,15 | |||||
|
Р 1000 |
от 200 до 1000 мкл |
200 мкл |
2 |
±1,5 |
0,30 | ||
|
500 мкл |
±0,8 |
0,20 | |||||
|
1000 мкл |
±0,8 |
0,15 | |||||
|
Р 5000 |
от 1000 до 5000 мкл |
1000 мкл |
2 |
±1,2 |
0,30 | ||
|
2000 мкл |
±0.6 |
0,25 | |||||
|
5000 мкл |
±0,6 |
0,16 | |||||
|
Р 10 ml |
от 1 до 10 мл |
1 мл |
20 |
±3,0 |
0,60 | ||
|
2 мл |
1 1.5 |
0,30 | |||||
|
5 мл |
±0,8 |
0,20 | |||||
|
10 мл |
±0,6 |
0.16 | |||||
|
8x200 (8 каналов) |
от 20 до 200 мкл |
20 мкл |
0,2 |
±2.5 |
1,25 | ||
|
50 мкл |
±1,0 | ||||||
|
100 мкл |
±1,0 | ||||||
|
200 мкл |
±1,0 |
\ 'А | |||||
|Гпсул'4<г»енный peetp) II I средств и»/е;>е«ий / [ \ Рвспубяиги Беларусь / г \Для дшуыыпи»/ /•'
3 5
Габлица 2 Технические характеристики дозаторов пипеточных Pipetman F (с фиксированным объемом дозы)__________
|
Исполнение |
Номинальный объем лозы, мкл |
Пределы допускаемого относительного отклонения среднего арифметического значения фактического объема дозы от номинального, % |
Предел допускаемого относительного среднего квадратического отклонения фактического объема дозы.% |
|
F2 |
2 |
±5,00 |
1,50 |
|
F5 |
5 |
±2,00 |
0.80 |
|
F 10 |
10 |
±1,00 |
0,50 |
|
F20 |
20 |
±1,00 |
0,30 |
|
F25 |
25 |
±1,00 |
0,30 |
|
F50 |
50 |
±0,80 |
0,30 |
|
F 100 |
100 |
±0,80 |
0,25 |
|
F200 |
200 |
±0,80 |
0,15 |
|
F250 |
250 |
±1,20 |
0,30 |
|
F300 |
300 |
±1,17 |
0,25 |
|
F 400 |
400 |
±0,90 |
0,20 |
|
F500 |
500 |
±0.80 |
0,20 |
|
F 1000 |
1000 |
±0.80 |
0,13 |
Таблица 3 Технические характеристики дозаторов пипеточных Microman (с варьированным
|
объемом дозы) | |||||
|
Исполнение |
Диапазон дозируемых объемов, мкл |
Номинальный объем дозы, мкл |
Дискретность установки объема, мкл |
Пределы допускаемого относительного отклонения среднего арифметического значения фактического объема дозы от номинального, % |
Предел допускаемого относительного среднего квадратического отклонения фактического объема дозы,% |
|
М 25 |
от 3 до 25 |
з |
0,02 |
±5,0 |
2,0 |
|
10 |
±1,7 |
0,8 | |||
|
25 |
±1,0 |
0,4 | |||
|
М 50 |
от 20 до 50 |
20 |
0,2 |
±1,7 |
0,6 |
|
50 |
±1.0 |
0,3 | |||
|
М 100 |
от 10 до 100 |
10 |
0,2 |
±5.0 |
2,0 |
|
50 |
± 1.5 |
0,6 | |||
|
100 |
±1,0 |
0,4 | |||
|
М 250 |
от 50 до 250 |
50 |
0,2 |
±3,0 |
0.4 |
|
100 |
±1,7 |
0,3 | |||
|
250 |
±1,0 |
0,2 | |||
|
М 1000 |
от 200 до 1000 |
200 |
2 |
±1,5 |
0,8 |
|
500 |
±1,0 |
0,5 | |||
|
1000 |
±0,8 |
0,4 | |||
Габлица 4 Технические характеристики дозаторов пипеточных Distriman (с варьированным объемом дозы)____________________
|
Вместимость наконечника-шприиа |
Диапазон дозируемых объемов |
Номинальный объем дозы, мкл |
Дискретность установки объема, м кл |
Пределы допускаемого относительного отклонения среднего арифметического значения фактического объема дозы от номинального, % |
Предел допускаемого относительного среднего квадратического отклонения фактического объема лозы. % |
|
125 мкл |
от 1 мкл до 12,5 мкл |
2 |
0.02 |
±5,0 |
4.0 |
|
5 |
±2.5 |
1.5 | |||
|
10 |
±2.0 |
1.0 | |||
|
1250 мкл |
от 10 мкл до 125 мкл |
20 50 |
0,2 |
±4,0 ±2,0 |
________ 1.0 _________ 0,8 |
|
100 |
±1,0 |
0,6 | |||
|
12,5 мл |
от 100 мкл до 1,25 мл |
200 |
2 |
±3,0 |
0.5 |
|
500 |
±1,5 |
0,3 | |||
|
1000 |
±1,0 |
0,25 |
Государсюенмый реестр 1 средств измерений I \ Республики Беларусь \Длл докуисип/в /
КОМПЛЕКТНОТЬ
Комплект поставки:
• дозатор;
• комплект сменных наконечников / шприцов;
• руководство но эксплуатации;
• методика поверки МП.МН.1255-2003.
ЗНАК УТВЕРЖДЕНИЯ ТИНА
Знак утверждения типа наносится на руководство по эксплуатации типографским способом.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "Gilson S.A.S.". Франция.
МП.МН. 1255-2003 "Дозаторы пипеточные Pipetman Р. Pipetman F. Microman. Distriman. Методика поверки".
Заключение
Дозаторы пипеточные Pipetman Р. Pipetman F, Microman. Distriman соответствуют требованиям документации фирмы "Gilson S.A.S.". Франция.
Межповерочный интервал не более 12 месяцев (для дозаторов, применяемых в сфере законодател ьной метрологи и).
Научно-исследовательский испытательный центр БелГИМ г. Минск. Старовиленский тракт. 93, тел. 334-98-13 Аттестат аккредитации № BY/112 02.1.0.0025
