Измерительная система узла учета газа ГРС «Гомель-3А» филиала «Гомельское УМГ ОАО «Газпром трансгаз Беларусь» № 807/2-1

Назначение

Измерительная система узла учета газа ГРС «Гомель-ЗА» филиала «Гомельское УМГ ОАО «Газпром трансгаз Беларусь» № 807/2-1 (далее-ИС УУГ) предназначена для преобразования входных сигналов разнос ти давления, давления и температуры газа и вычисления значений объемного расхода и количест ва (объема) природного газа в стандартных условиях но ГОСТ 2939-63.

Область применения - магистральный транспорт газа, газоснабжение потребителей Республики Беларусь.

Описание

В состав ИС УУГ входят: измерительные трубопроводы с установленными на нем стандартными сужающими устройствами (диафрагмами), термопреобразователем сопротивления ГСМ 012, или ГСМ 296, или ТСН 012 и комплексом многониточным измерительным микропроцессорным «Суперфлоу-ПЕ» (далее - КМИМ «Суперфлоу-ПЕ»), КМИМ «Суперфлоу-ПЕ» осуществляет автоматическое непрерывное измерение давления, разности давлений, температуры, и вычисление объемного расхода и объема газа в стандартных условиях по ГОСТ 2939-63 в соответствии с ГОСТ 8.586.1-2005, ГОСТ 8.586.2-2005, ГОСТ 8.586.5-2005 с учетом условно-постоянных параметров: плотности газа в стандартных условиях ио ГОСТ 2939-63, содержания азота и углекислого газа.

Метод измерения объемного расхода газа, протекающего через ИС УУГ. основан на создании местного сужения потока. Средняя скорость потока в месте его сужения повышается, а статическое давление становится меньше статического давления до диафрагмы. Разность давлений тем больше, чем больше объемный расход среды, и, следовательно, опа может служить мерой объемного расхода.

КМИМ «Суперфлоу-ПЕ» осуществляет отображение на жидкокристаллическом дисплее, а также регистрацию с указанием даты и времени следующих параметров: объемный расход газа, приведенный к стандартным условиям по ГОСТ 2939-63, но каждому измерительному трубопроводу;

количество (объем) газа, приведенного к стандартным условиям но ГОС Т 2939-63; объемный расход газа в рабочих условиях, м3/ч;

давление. кПа;

разность давлений, кПа;

температура, °C;

количество газа (нарастающего объема) от начала контрактных суток, м3.

Измерения давления природного газа производятся с помощью преобразователя абсолютного (избыточного) давления из состава КМИМ «Суперфлоу-ПЕ», основным элементом измерительного механизма которого является измерительная емкостная ячейка или тспзорезистивный модуль. Под воздействием давления измерительный механизм преобразователя формирует цифровой код. пропорциональный измеряемому давлению. Откорректированный микропроцессором, цифровой код передается на устройство, формирующее стандартный аналоговый сигнал.

Измерения разности давлений перед и после диафрагмы производятся с помощью преобразователя разности давлений из сос тава КМИМ «Суперфлоу-ПЕ». Принцип рабо ты аналогичен преобразователю давления.

Измерения температуры природного газа производятся с помощью термопреобразователя сопротивления ТСМ 012, или ТСМ 296, или ТСП 012. Принцип работы термопреобразователя сопротивления основан на явлении изменения электрического сопротивления металлов при изменении их температуры. Величина изменения электрического сопротивления определяется типом материала чувствительного элемента и величиной изменения температуры.

Тсрмонрсобразоватсль состоит из чувствительного элемента, защитного корпуса, клеммной головки.

ИС УУГ имеет встроенное программное обеспечение (далее - ПО), предназначенное для обработки измерительной информации.

Фотографии общего вида средств измерений представлены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Схема пломбировки от несанкционированного доступа представлена в приложении 3.

Обязательные метрологические требования: представлены в таблице 1.

Таблица 1

Основные технические характеристики и метрологические характеристики, нс относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица 2

Комплектность

Таблица 3_____________________

I Таименованис                           Количество

ИС УУГ в составе:

11римсчание - Допускается замена СИ, входящих в состав ИС УУГ, на аналогичные СИ утверждённых типов, внесённые в Государственный реестр СИ Республики Беларусь и проходящие государственную поверку с установленным интервалом времени между государственными поверками, указанным в сертификате об утверждении типа СИ, с метрологическими характеристиками не хуже указанных в настоящем описании типа.

Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на маркировочную табличку ИС УУГ.

1 [оверка осуществляется по МРБ Ml 1.3328-2022 «Система обеспечения единства измерений Республики Беларусь. Измерительные системы узлов учета газа ГРС филиалов ОАО «Газпром трансгаз Беларусь», оснащенных стандартными сужающими устройствами (диафрагмами) с КМИМ «Суперфлоу-ПЕ». Методика поверки».

Сведения о методах измерений

ГОСТ 8.586.1-2005 Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 1. Принцип метода измерений и общие требования.

ГОСТ 8.586.2-2005 Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 2. Диафрагмы. Технические требования.

ГОСТ 8.586.5-2005 Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 5. Методика выполнения измерений.

Гехнические нормативные правовые акты и технические документы, устанавливающие:

т ребования к типу средств измерений:

техническая документация (паспорт ) ОАО «Газпром трансгаз Беларусь»: методику поверки:

МРБ Ml 1.3328-2022 «Система обеспечения единства измерений Республики Беларусь. Измерительные системы узлов учета газа ГРС филиалов ОАО «Газпром трансгаз Беларусь», оснащенных стандартными сужающими устройствами (диафрагмами) с КМИМ «Суперфлоу-ПЕ». Мегодика поверки».

Перечень средств поверки: представлен в таблице 4.

Таблица 4______________

__Наименование и тип средств поверки______ _    ___________

Термогигромстр UNITES S TH В 1________

11) громегр микрометрический НМ_________

Микроскоп универсальный УИМ-23_______

М икроскоп универсалы шй УИМ-21______

Микрометр гладкий___________

Радиусомер оптоэлектронный LVS-24        ______

Образцы шероховатости № 4_______

I I Цу 11 ы. класс точи оста 2________

Линейки поверочные тапа ЛД по ГОС Т 8026-92__

Рулетка измерительная но ГОСТ 7502-98

Нутромер микрометрический НМ___________________________

I [рограммный комплекс «Расходомер ИСО», модуль: «Стандартные сужающие

| устройства»^__

11римсчапие Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.___

Идент ификация программного обеспечения: представлена в таблице 5. Таблица 5

Заключение о соответствии утвержденного тина средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: измерительная система узла учета газа ГРС «Гомель-ЗА» филиала «Гомельское У МГ ОАО «Газпром грансгаз Беларусь» № 807/2-1 соответствует требованиям технической документации (паспорту) ОАО «Газпром грансгаз Беларусь».

11роизводитсль средст в измерений

ОАО «Газпром грансгаз Беларусь»

Республика Беларусь. 220040. г. Минск, ул. Некрасова. 9

Телефон:+375 17 28001 01

факс: +375 17 285 63 36

e-mail: office@btg.by

Уполномоченное юридическое лицо, проводившее испытания средств измсре।шй/мстрологическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БслГИМ)

Республика Беларусь, 220053, г. Минск, Старовиленский тракт, 93

Телефон:+375 17 374-55-01

факс: +375 17 244-99-38

e-mail: info@belgim.by

11риложсния: 1. Фотографии общего вида средств измерений на 2 листах.

2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.

3. Схема пломбировки от несанкционированного доступа на 1 листе.

Директор БелГИМ                                     А.В. Казачок

Приложение 1 (обязательное) Фотографии общего вида средс тв измерений

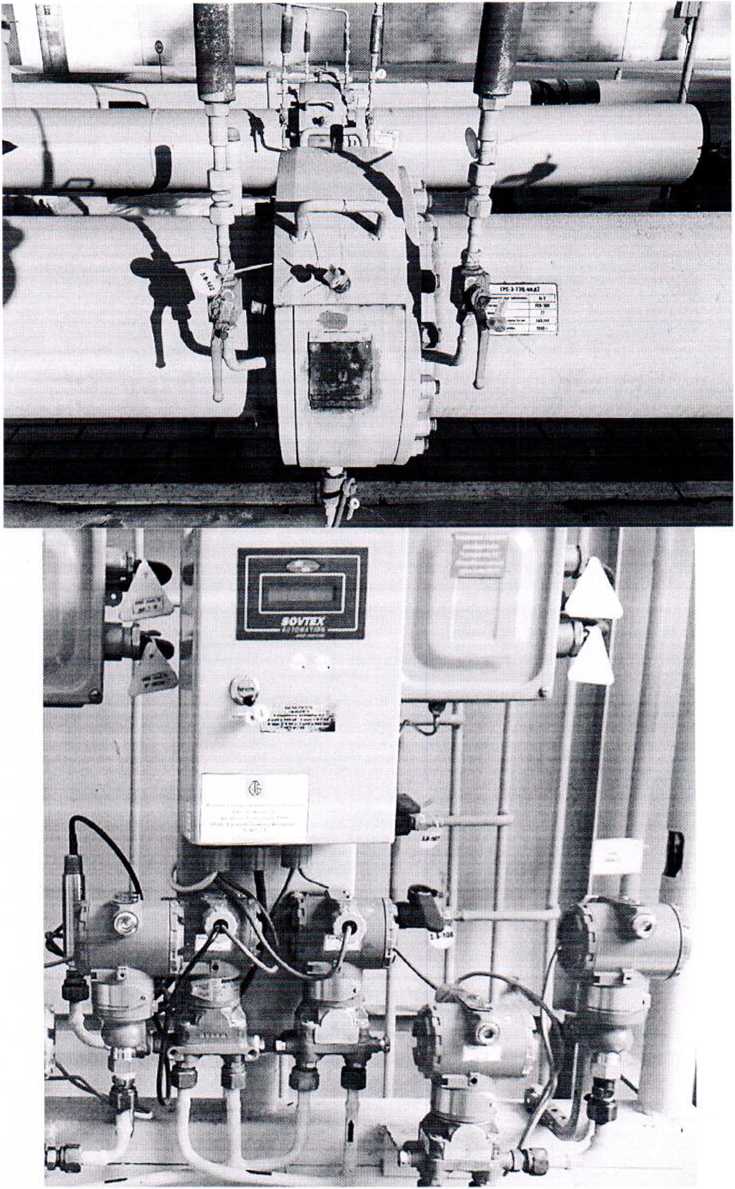

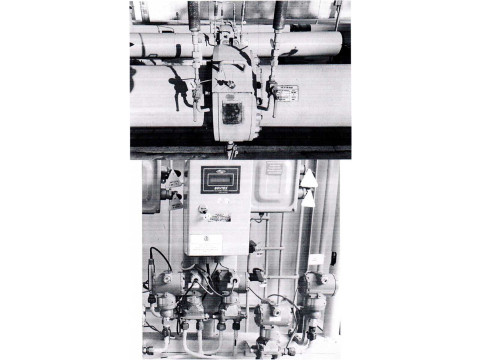

Рисунок 1.1- Фотографии общего вида ИС УУГ

Измерительная сие тема узла учета газа ГРС «Гомель-3 А» филиала «Гомельское УМГ ОАО «Газпром трансгаз Беларусь» № 807/2-1

Год выпуска 2023

Рисунок 1.2 Фотография маркировки ИС УУГ

Приложение 2 (обязательное) Схема (рисунок) с указанием места для нанесения знака поверки средс тв измерений

Знак поверки наносится в свидетельство о государственной поверке.

11риложение 3 (обязательное)

Схема пломбировки от несанкционированного доступа

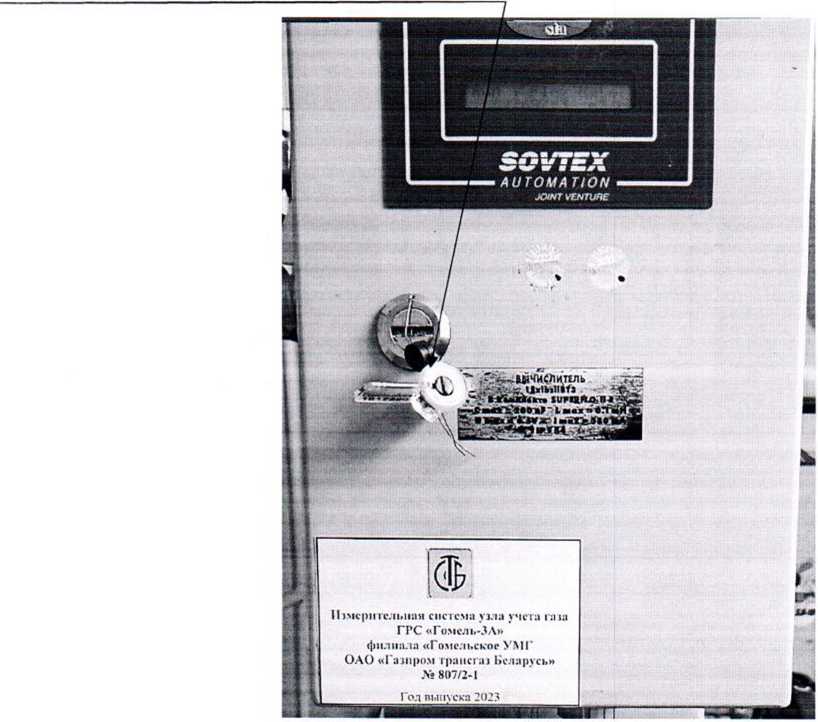

Мес то пломбировки от несанкционированного доступа

Рисунок 3.1 - Схема пломбировки от несанкционированного доступа
