Измерительная система узла учета газа ГРС «Белоозерск» филиала «Кобринское УМГ ОАО «Газпром трансгаз Беларусь» № 601/1-2

Назначение

Измерительная система узла учета газа Г'РС «Белоозсрск» филиала «Кобринское УМЕ ОАО «Газпром трансгаз Беларусь» № 601/1-2 (далес-ИС УУГ) предназначена для преобразования входных сигналов разности давления, давления и температуры газа и вычисления значений объемного расхода и количества (объема) природного газа в с тандартных условиях по ГОСТ 2939-63.

Облас ть применения - магистральный транспорт газа, газоснабжение потребителей Республики Беларусь.

Описание

В состав ИС УУГ входят: измерительный трубопровод с установленным на нем стандартным сужающим устройствам (диафрагмой), термопреобразователем сопротивления ГСМ 012. или ТСМ 296, или ТСП 012 и комплексом многониточным измерительным микропроцессорным «Супсрфлоу-ПЕ» (далее - КМИМ «Супсрфлоу-ПЕ»).

КМИМ «Супсрфлоу-ПЕ» осуществляет автоматическое непрерывное измерение давления. разности давлений, температуры, и вычисление объемного расхода и объема газа в стандартных условиях по ГОСТ 2939-63 в соответствии с ГОСТ 8.586.1-2005, ГОСТ 8.586.2-2005, ГОСТ 8.586.5-2005 с учетом условно-постоянных параметров: плотности газа в стандартных условиях по ГОСТ 2939-63. содержания азота и углекислого газа.

Метод измерения объемного расхода газа, протекающего через ИС УУГ, основан па создании местного сужения потока. Средняя скорость потока в месте его сужения повышается. а статическое давление становится меньше статического давления до диафрагмы. Разность давлений тем больше, чем больше объемный расход среды, и, следовательно, опа может служить мерой объемного расхода.

Метод измерения объемного расхода газа, протекающего через ИС УУГ, основан на создании местного сужения потока. Средняя скорость потока в месте его сужения повышается, а статическое давление становится меньше статического давления до диафрагмы. Разность давлений тем больше, чем больше объемный расход среды, и. следовательно. она может служить мерой объемного расхода.

КМИМ «Супсрфлоу-ПЕ» осуществляет отображение на жидкокристаллическом дисплее, а также регис трацию с указанием даты и времени следующих параметров: объемный расход газа, приведенный к стандартным условиям по ГОСТ 2939-63, но каждому измерительному трубопроводу;

количество (объем) газа, приведенного к стандартным условиям по ГОСТ 2939-63; объемный расход газа в рабочих условиях, м3/ч;

давление. кПа;

разность давлений, кПа;

температура, °C;

количество газа (нарастающего объема) от начала контрактных суток, м3.

Измерения давления природного газа производятся с помощью преобразователя абсолютного (избыточного) давления из состава КМИМ «Суперфлоу-ПЕ», основным элементом измерительного механизма которого является измерительная емкостная ячейка или тензорезистивный модуль. Иод воздействием давления измерительный механизм преобразователя формирует цифровой код, пропорциональный измеряемому давлению. Откорректированный микропроцессором, цифровой код передастся на устройство. формирующее стандартный аналоговый сигнал.

Измерения разности давлений перед и после диафрагмы производятся с помощью преобразователя разности давлений из состава КМИМ «Суперфлоу-ПЕ». Принцип рабо ты аналогичен преобразователю давления.

Измерения температуры природного газа производятся с помощью термопреобразова-теля сопротивления ГСМ 012, или ГСМ 296. или ГСП 012. Принцип работы термопреобразователя сопротивления основан на явлении изменения электрического сопро тивления металлов при изменении их температуры. Величина изменения электрического сопротивления определяется типом материала чувствительного элемента и величиной изменения температуры.

Гермопреобразователь состоит из чувствительного элемента, защитного корпуса, клеммной головки.

ИС УУГ имеет встроенное программное обеспечение (далее - ПО), предназначенное для обработки измерительной информации.

Фотографии общего вида средств измерений представлены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Схема пломбировки от несанкционированного доступа представлена в приложении 3.

Обязательные метрологические требования: представлены в таблице 1. Таблица 1

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица 2

Комплектность

Таблица 3

I (римечание - Допускается замена СИ, входящих в состав ИС УУГ, на аналогичные СИ утверждённых типов, внесённые в Государственный реестр СИ Республики Беларусь и проходящие государственную поверку с установленным интервалом времени между государственными поверками, указанным в сертификате об утверждении типа СИ, с метрологическими характеристиками нс хуже указанных в настоящем описании типа.

Место нанесения знака утверждения типа средств измерений: знак утверждения тина средств измерений наносится па маркировочную табличку ИС УУГ.

1(оверка осуществляется но МРБ Ml 1.3328-2022 «Система обеспечения единства измерений Республики Беларусь. Измерительные системы узлов учета газа ГРС филиалов ОАО «Газпром трапегаз Беларусь», оснащенных стандартными сужающими устройствами (диафрагмами) с КМИМ «Суперфлоу-ПЕ». Методика поверки».

Сведения о методах измерений

ГОСТ 8.586.1-2005 Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 1. Принцип метода измерений и общие требования.

ГОСТ 8.586.2-2005 Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройст в. Част ь 2. Диафрагмы. Технические требования.

ГОСТ 8.586.5-2005 Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 5. Методика выполнения измерений.

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений:

техническая документация (паспорт) ОАО «Газпром трансгаз Беларусь»; методику поверки:

МРБ Ml 1.3328-2022 «Система обеспечения единства измерений Республики Беларусь. Измерительные системы узлов учета газа ГРС филиалов ОАО «Газпром трансгаз Беларусь», оснащенных стандартными сужающими устройствами (диафрагмами) с КМИМ «Суперфлоу-ПЕ». Методика поверки».

Перечень средетв поверки: представлен в таблице 4.

Таблица 4__

Наименование и тип средств поверки

Термогигрометр UNITESS ТНВ 1___

Иу грометр микрометрический НМ____

Микроскоп универсальный УИМ-23____

Микроскоп универсальный УИМ-21_________

Микрометр гладкий____

Радиусомер оптоэлектронный LVS-24                 ___

Образцы шерохова тости № 4____ ______

Щупы, класс точности 2___

Линейки поверочные типа ЛД но ГОСТ 8026-92______________________________

Рулетка измерительная по ГОС'Г 7502-98_______________ ___

Нутромер микрометрический НМ__________________________________

Программный комплекс «Расходомер ИСО», модуль: «Стандартные сужающие устройства».___________________________________________________________________

Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.

Идентификация программного обеспечения: представлена в таблице 5.

Таблица 5

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: измерительная система узла учета газа ГРС «Белоозсрск» филиала «Кобринское УМГ ОАО «Газпром грансгаз Беларусь» № 601/1-2 соответствует требованиям технической документации (паспорту) ОАО «Газпром грансгаз Беларусь».

11роизводитель средств измерений

ОАО «Газпром трансгаз Беларусь»

Республика Беларусь, 220040, г. Минск, ул. Некрасова. 9

Телефон: +375 17 280 0101

факс:+375 17 285 63 36

e-mail: office@btg.bv

Уполномоченное юридическое лицо, проводившее испытания средств измсрсний/мстрологнчсскую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт мсгрологии» (Бел1 ИМ)

Республика Беларусь, 220053, г. Минск, Старовиленский тракт, 93

Телефон: +375 17 374-55-01

факс:+375 17 244-99-38

e-mail: info@bclgim.by

1 филожения: 1. Фотографии общего вида средств измерений па 2 листах.

2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.

3. Схема пломбировки от несанкционированного доступа на 1 листе.

Директор БелГИМ                                     А.В. Казачок

Приложение 1 (обязательное) Фо тографии общего вида средств измерений

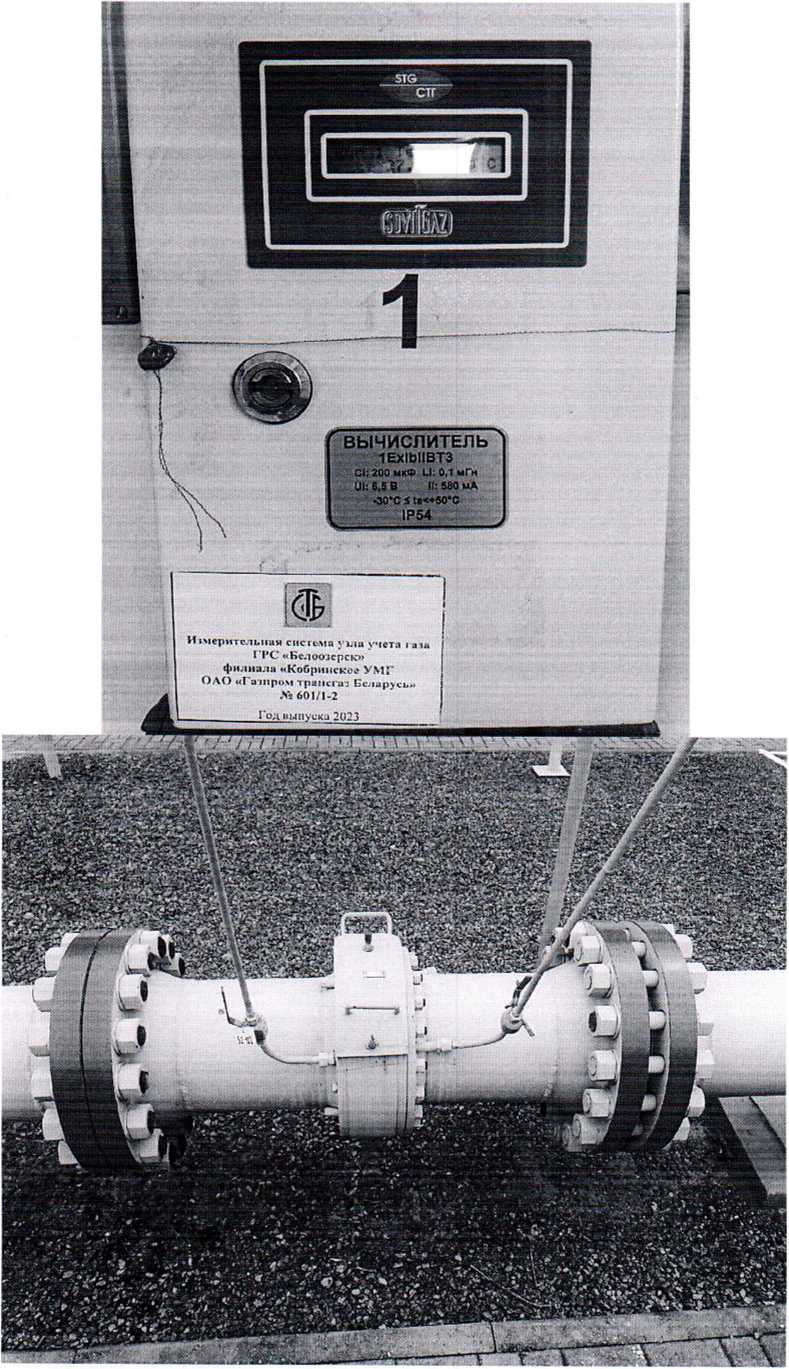

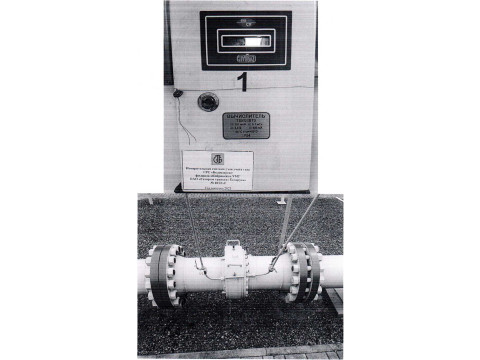

Рисунок 1.1 - Фотографии общего вида ИС УУГ

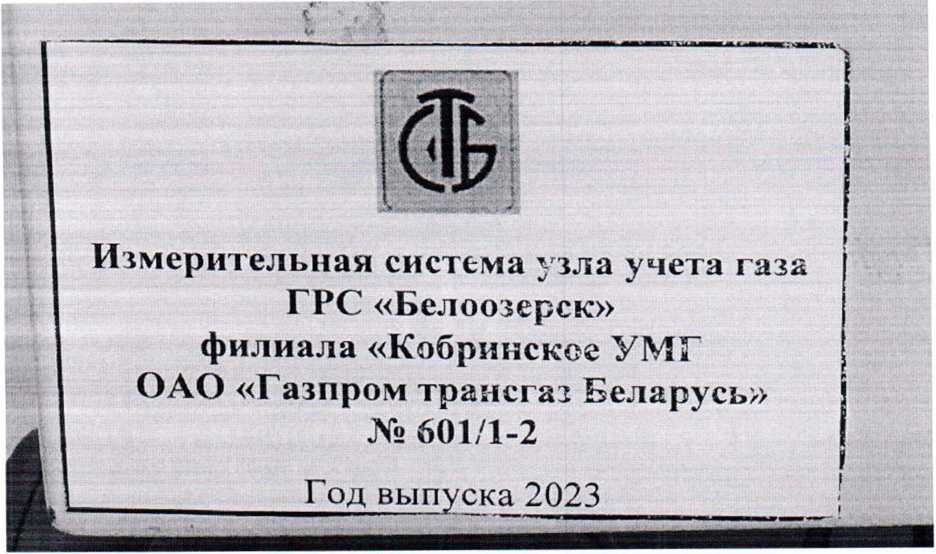

Рисунок 1.2 - Фотография маркировки ИС УУГ

11риложение 2 (обязательное) Схема (рисунок) с указанием места для нанесения знака поверки средств измерений

Знак поверки наносится в свидетельство о государственной поверке.

1 Триложенис 3

(обязательное)

Схема пломбировки от несанкционированного доступа

Место пломбировки от несанкционированного доступа

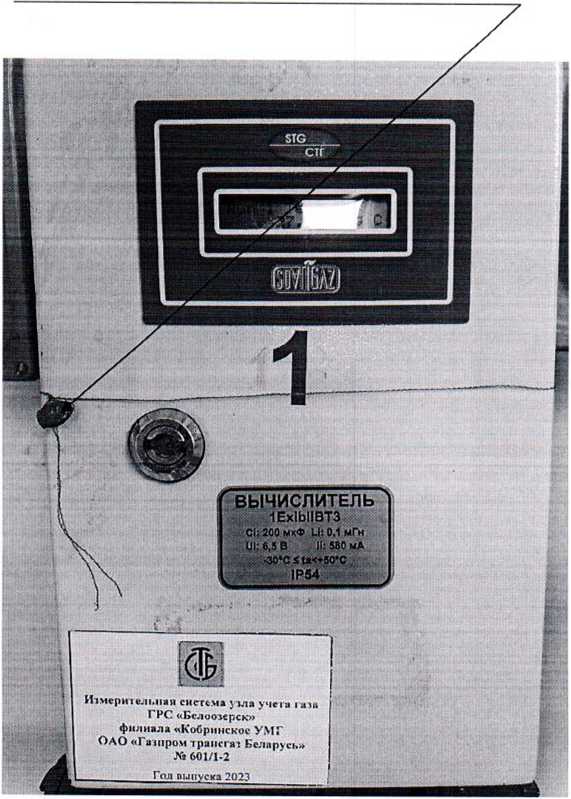

Рисунок 3.1 - Схема пломбировки от несанкционированного доступа
