Стенд поверочный для бытовых счетчиков газа 5179.67.00.000 № 2301
| Номер в ГРСИ РФ: | РБ 03 07 10170 23 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Счетчики газа |
| Производитель / заявитель: | ОАО "Минский механический завод имени С. И. Вавилова" (ММЗ им. Вавилова), г. Минск |
|
Описание типа РБ 03 07 10170 23 [2023-08-17]
rb-03-07-10170-23_2023-08-17.pdf
|
Скачать |
Стенд поверочный для бытовых счетчиков газа 5179.67.00.000 № 2301 (далее - стенд) предназначен для воспроизведения единицы объемного расхода газа в диапазоне от 0.016 до 4.000 м7ч.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 10170 23 |
| Наименование | Стенд поверочный для бытовых счетчиков газа 5179.67.00.000 № 2301 |
| Год регистрации | 2023 |
| Номер сертификата | 16814 |
| Дата регистрации | 2023-08-17 |
| Срок действия | - |
| Получатель сертификата | ОАО «ММЗ имени С.И.Вавилова - управляющая компания холдинга «БелОМО», г. Минск, Республика Беларусь |
Производитель / Заявитель
ОАО «ММЗ имени С.И.Вавилова - управляющая компания холдинга «БелОМО»
Адрес: 220114, г. Минск, ул. Макаёнка, 23
Контакты: +375 17 215 11 90, факс: +375 17 272 31 63, belomo@belomo.by
Поверка
| Межповерочный интервал / Периодичность поверки | 24 месяца |
| Методика поверки | Поверка по МРБ МП.МН 3679-2023 «СОЕИ РБ. Стенд поверочный для бытовых счетчиков газа 5179.67.00.000 № 2301. Методика поверки» |
Поверители
Скачать
|
Описание типа РБ 03 07 10170 23 [2023-08-17]
rb-03-07-10170-23_2023-08-17.pdf
|
Скачать |
Описание типа
Назначение
Стенд поверочный для бытовых счетчиков газа 5179.67.00.000 № 2301 (далее - стенд) предназначен для воспроизведения единицы объемного расхода газа в диапазоне от 0.016 до 4.000 м7ч.
Область применения - метрологическая оценка бытовых счетчиков газа гиноразмеров G1.6, G2.5.
Описание
Стенд относится к тину поверочных установок с критическими соплами. Принцип работы стенда основан на сопоставлении результатов одновременных измерений расхода (объема) рабочей среды поверяемым счетчиком и воспроизведённым расходом (объемом) рабочей среды, измеренным с помощью эталонных средств измерений, подключенных последовательно в измерительной магистрали. В качестве эталонных средств измерений в стенде используется комплект сопел, работающих в критическом режиме. Встроенное программное обеспечение (далее - ПО) предназначено для обработки результатов измерений.
Фотографии общего вида средств измерений представлены в приложении 1.
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.
Обязательные метрологические требования: представлены в таблице 1. Таблица 1
|
11аименованис |
Значение |
|
Диапазон объёмного расхода воздуха, воспроизводимого стендом, м7ч |
от 0.016 до 4.000 |
|
Пределы допускаемой относительной погрешности стенда при измерении объема воздуха. % |
±0,5 |
|
Пределы допускаемой относительной погрешности стенда при измерении интервалов времени, % |
±0,01 |
|
Пределы допускаемой относительной погрешности стенда при измерении температуры, % |
±1,0 |
|
Пределы допускаемой относительной погрешности стенда при измерении суммарных потерь давления. % |
±2,5 |
|
Пределы допускаемой относительной погрешности стенда при измерении атмосферного давления, % |
±1,5 |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.
Таблица 2
|
11аименование |
Значение |
|
Расширенная неопределенность объемного расхода сопел стенда, %, нс более |
0,3 |
|
Максимальное количество одновременно поверяемых на стенде счётчиков, шт. |
8 |
|
Суммарные потери давления в системе трубопровода стенда при максимальном расходе, 11а, нс более |
1400 |
|
Диапазон разрежения воздуха, создаваемый в системе вакуумирования стенда, к11а |
от минус 65 до минус 80 |
|
Рабочие условия эксплуатации: диапазон температуры окружающего воздуха, °C диапазон относительной влажность окружающего воздуха, % диапазон атмосферного давление, к11а |
от 17 до 23 от 30 до 80 от 87,0 до 106,7 |
|
Габаритные размеры стенда (без учета сис темы создания разрежения воздуха), мм, (длинахширинахвысота) |
1900x750x1060 |
Комплектность
Таблица 3
|
Наименование |
Количество |
|
Стенд поверочный для бытовых счетчиков газа 5179.67.00.000 № 2301 |
1 |
|
5179.67.00.000 РЭ «Стенд поверочный для бытовых счетчиков газа. Руководство по эксплуатации» |
1 |
|
5179.67.00.000 ПС «Стенд поверочный для бытовых счетчиков газа. Паспорт» |
1 |
|
ЗИП в составе: | |
|
Пневмораспределитель SY 5120-4Y0-C8-F2-Q |
1 |
|
Микросопла критические образцовые |
8 |
Место нанесения знака утверждения тина средств измерений: знак утверждения тина средств измерений наносится на титульные листы паспорта и руководства по эксплуатации.
Поверка осуществляется но МРБ МП.МИ 3679-2023 «Система обеспечения единства измерений Республики Беларусь. Стенд поверочный для бытовых счетчиков газа 5179.67.00.000 № 2301. Методика поверки».
Сведения о методах измерений
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
техническая документация (паспорт, руководство по эксплуатации) ОАО «ММ3 имени С.И. Вавилова - управляющая компании холдинга «БелОМО»; методику поверки:
МВБ МН.МН 3679-2023 «Система обеспечения единства измерений Республики Беларусь. Стенд поверочный для бытовых счетчиков газа 5179.67.00.000 № 2301. Методика поверки».
Перечень средств поверки: представлен в таблице 4.
Таблица 4_____________
________________ Наименование и тип средств поверки_________________ _____ Сопла Вентури критического истечения 0,016; 1.600; 4.000 м7ч_______
Магазин сопротивлений Р4831__________________________________________________
Преобразователь давлетшя измерительный PR-50G____
Термометр сопротивления платиновый ТСНТ-202Н-050-РТ100 ____
Калибратор напряжений П320______________________________________________
Частотомер электронно-счетный вычислительный 43-64__________________________
Прибор измери тельный ПИ-002_____________________________________________
Мановакууммстр ДА2005СгУЗ____________
Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуем ой точи остыо.
Идентификация программного обеспечения: представлена в таблице 5.
Таблица 5
|
Идентификационное наименование НО |
Номер версии ПО (идентификационный номер) |
Контрольная сумма |
Контрольная сумма метрологической значимой части IIO |
|
Вега СЗ |
9 |
23524 |
14425 |
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: стенд поверочный для бытовых счетчиков газа 5179.67.00.000 № 2301 соответствует требованиям технической документации (паспорт, руководство по эксплуатации) ОАО «ММ3 имени С.И. Вавилова - управляющая компании холдинга «БелОМО».
11роизводитель средет в измерений
ОАО «ММ3 имени С.И. Вавилова - управляющая компании холдинга «БелОМО» Республика Беларусь, 220114, г. Минск, ул. Макаёнка. 23.
Телефон: +375 17 215-11-90
факс: +375 17 272-31-63
e-mail: belomo@belomo.by
Уполномоченное юридическое лицо, проводившее испытания средств измсрсний/метрологическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ)
Республика Беларусь, 220053, г. Минск. Старовиленский тракт. 93
Телефон: +375 17 374-55-01
факс:+375 17 244-99-38
e-mail: info@belgim.by
Приложения: 1. Фотографии общего вида средств измерений на 2 листах.
2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений па 1 листе.
Директор БелГИМ
А.В. Казачок
Приложение 1 (обязательное) Фотографии общего вида средств измерений

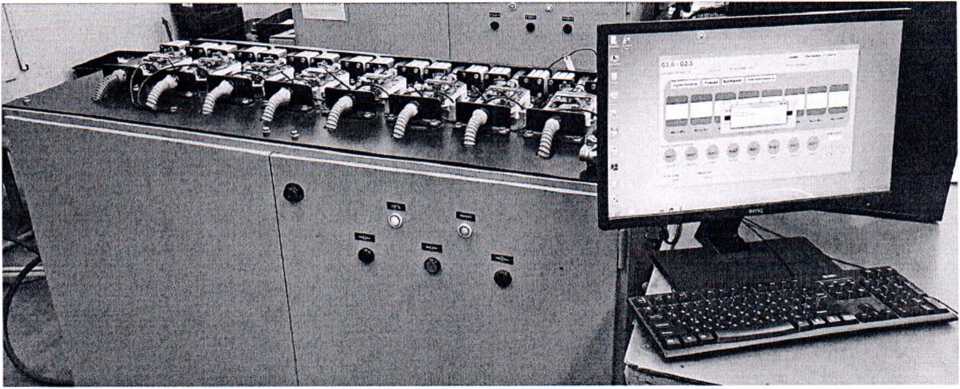

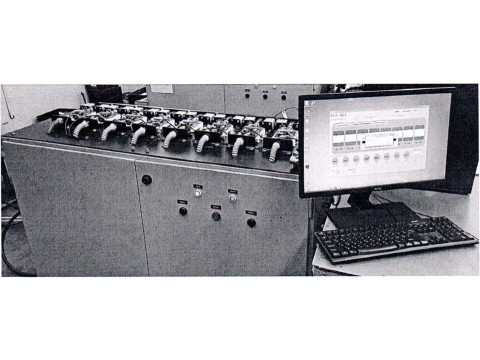

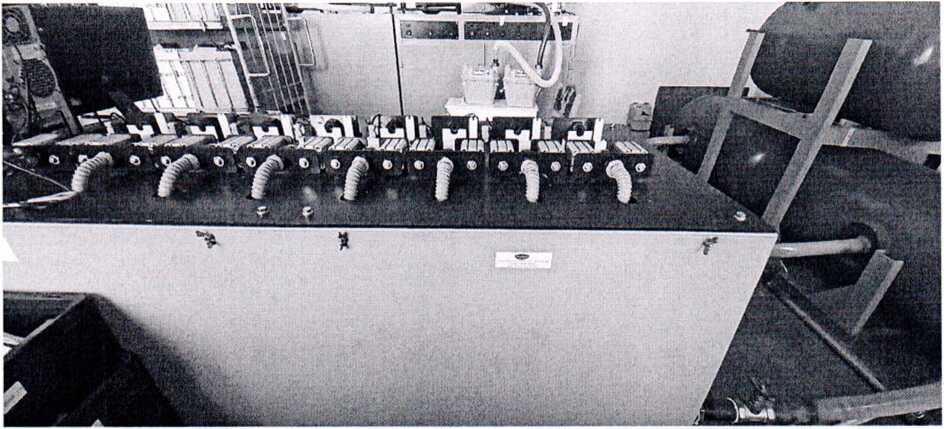

Рисунок 1.1 - Фотографии общего вида стенда поверочного для бытовых счетчиков газа 5179.67.00.000 № 2301
Рисунок 1.2 - Фотография маркировки стенда поверочного для бытовых счетчиков газа 5179.67.00.000 № 2301
Приложение 2 (обязательное) Схема (рисунок) с указанием места для нанесения знака поверки средств измерений
Знак поверки средств измерений наносится па свидетельство о поверке стенда
Другие Счетчики газа
