Установка поверки счетчиков газа УПиК-3 № 3

Назначение

Установка поверки счсгчиков газа УПиК-З № 3 (далее - установка) предназначена для воспроизведения и измерения объемного расхода газа в диапазоне от 0.025 до 10.000 м3/ч.

Область применения метрологическая оценка счетчиков газа диафрагменных типоразмеров 02,5, G4, G6.

Описание

Принцип действия установки заключается в воспроизведении и измерении объемного расхода при помощи потока воздуха, пропускаемого через счетчики за счет создания давления разряжения с помощью вакуумной станции.

Значения расходов обеспечиваются комплектом сопел Вентури критического истечения (далее микросопло).

Установка состоит из персонального компьютера, устройства управления, пневматических соединений между счетчиками, пневматического соединения между двумя рядами мест поверки счетчиков, датчика атмосферного давления, датчиков температуры, датчиков давления, датчиков перепада давления, датчика влажности, блока микросонел.

Установка допускает проведение метрологической оценки от 1 до 10 счсгчиков одновременно в ручном или автоматическом режимах.

Установка обеспечивает метрологическую оценку счсгчиков с импульсным выходным сигналом за определенное количество полных циклов их работы.

Па основании значений потери давления на каждом месте метрологической оценки счсгчиков. а также значений расхода воздуха через активизированные микросопла, установки формирую! и вычисляют эталонный объем воздуха для температуры 20 °C и относительной влажности воздуха 60 %, проходящий через каждый поверяемый счетчик. Измеренные поверяемым счетчиком значения объема воздуха передаются на устройство управления с помощью импульсного выходного сигнала, период следования которого определяется циклическим объемом счетчика.

Формирование эталонного объема воздуха производится при 'температуре окружающей среды (20 ± 3) °C и при условии, что отклонение температуры воздуха в местах установки датчиков температуры пневматической системы не превышает значения 0.5 °C.

Управление установкой осуществляется при помощи программного обеспечения «AlphaS Г-NZGA» (далее - программа «AlphaST-NZGA»), установленного на персональном компьютере, посредством устройства управления установки.

Управление микросоплами в пневма!ичсской схеме установки производится устройством управления при помощи элсктроклананов. Счетчики подключаются к воздушной ма1 исграли установки при помощи нневмозажимов.

Метрологическая оценка счетчиков па установке осуществляется с помощью программы «AlphaS Г-NZGA» посредством устройства управления. Программа «AlphaS Г-NZGA» производит обработку результатов измерения объема воздуха, сравнивает их с эталонным объемом и определяет погрешность измерения каждого поверяемого счетчика.

Фотографии общего вида средств измерений представлены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Обязательные метрологические требования: представлены в таблице 1. Таблица 1

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

1аблица2

Комплектность

Таблица 3

Место нанесения знака утверждения типа средств измерений: знак утверждения тина средств измерений наносится на титульный лист паспорта.

Поверка осуществляется по МРБ МП.МП 3744-2023 «Система обеспечения единства измерений Республики Беларусь. Установка поверки счетчиков таза УПиК-З № 3. Методика поверки».

Сведения о методах измерений

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений:

•техническая документация (паспорт, руководство по эксплуатации) ОАО «11овогрудский завод газовой аппаратуры»;

методику поверки:

МРБ МН.МН 3744-2023 «Система обеспечения единства измерений Республики Беларусь. Установка поверки счетчиков газа УПиК-З № 3. Методика поверки».

1 (срсчснь средс тв поверки: представлен в таблице 4.

Таблица 4___

______Наименование и тип средств поверки

Термогигрометр UNITESS ТНВ 1_____

К о м I и io кт сопел В ci ггури критического истечения_________

Калибратор многофункциональный Bcamex МС6 исполнение (-К)

Ч а с то г о м ер электронно-счетный 43-96___

Электроконтактный мановакууммстр ДА2005СгУЗ

1 Тримечание - Допускается применять другие средства поверки, обеспечивающие । определение метрологических характеристик с требуемой точностью.__

Идентификация программного обеспечения: представлена в таблице 5.

Таблица 5

Заключение о соответствии утвержденного тина средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: установка поверки счетчиков газа УПиК-З № 3 соотвстствуст требованиям технической документации (паспорт, руководство по эксплуатации) ОАО «11овогрудский завод газовой аппаратуры».

1 1роизводитель средств измерений

ОАО «Иовогрудский завод газовой аппаратуры»

Республика Беларусь. 231400. г. Повогрудок.

Гродненская область, ул. Мицкевича. 109.

Телефон: 8-10-375 1597-4-37-96

e-mail: info и novogas.com

Уполномоченное юридическое лицо, проводившее испытания средств измерений/метрологическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ)

Республика Беларусь. 220053. г. Минск. Старовилепский тракт, 93

Телефон: +375 17 374-55-01

факс: +375 17 244-99-38

e-mail: info@belgim.by

1[риложения: 1. Фотографии общего вида средств измерений на 1 листе.

2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.

Директор БелГИМ                                      А.В. Казачок

Приложение 1 (обязательное)

Фотографии общего вида средств измерений

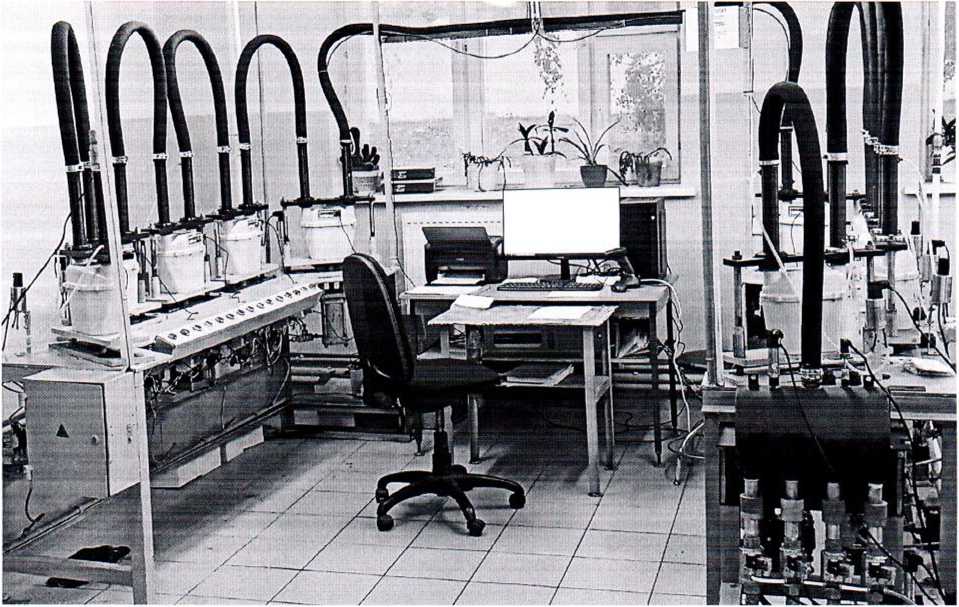

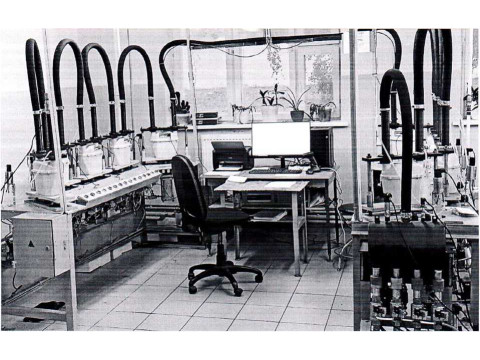

Рисунок 1.1 - Фо тографии общего вида установки поверки счетчиков газа УПиК-3 № 3

■

«ж

Рисунок 1.2 - Фотография маркировки установки поверки счетчиков газа УПиК-З № 3

Приложение 2 (обязательное) Схема (рисунок) с указанием места для нанесения знака поверки средс тв измерений

Знак поверки средств измерений наносится на свидетельство о поверке установки
