Расходомер-счетчик электромагнитный МР 400-К

Назначение

Расходомер-счетчик электромагнитный МР400-К (comfort) предназначен для измерения среднего объемного расхода и объема жидкости и преобразования измеренных значений в унифицированные электрические выходные сигналы постоянного тока, импульсного выходного сигнала и сигнала в стандарте RS-232, а также индикации результатов измерений. Микропроцессорный преобразователь производит управление измерительным процессом, математическую обработку результатов измерения среднего объемного расхода и объема жидкости.

МР400-К может быть использован для измерения расхода и объема различных электропроводящих жидкостей отопительная , сточная вода, соки, пиво, молоко, растворы кислот, щелочей и т.п.) в широком диапазоне температур.

Описание

Конструктивно    МР400—К состоит из патрубка, с расположенны

ми в нем электродами, который встраивается в действующий трубопровод. К патрубку присоединена измерительная головка,на задней поверхности которой имеются гермовводы кабелей: токового выходного сигнала, частотно-импульсного выходного сигнала, RS-выхода и кабеля питания. На передней панели расположен индикатор, на который выводятся измеренные значения расхода, объема, а также время работы и в случае неисправности,отображается код ошибки.

МР400 К по устойчивости к воздействию температуры и влажности окружающего воздуха соответствует группе 84 ГОСТ 12997:

-диапазон температур окружающего воздуха от 5 до 50 °C,

-относительная влажность , не более 80% при 35 °C.

По прочности к вибрационным воздействиям МР400-К соответствует группе N2 ГОСТ 12997.

Степень защиты МР400-К от проникновения пыли, посторонних тел и воды - IP54 по ГОСТ 14254 .

Показатели надежности.

Средняя наработка на отказ составляет 75000 ч.

Средний срок службы - не менее 12 лет.

Максимальная температура измеряемой жидкости 180 °C.

Применяется следующая облицовка патрубка :

- при температуре жидкости до 95 °C - полипропилен ;

- при температуре жидкости до 180°С - Ал2ОЗ(керамика) или PTFE (фторопласт).

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диаметры условного прохода трубопровода, выпускаемых МР400-К: 10, 20, 40, 80, 150 мм.

Значения наибольшего, наименьшего и переходного расходов, а также константы импульсного выхода в зависимости от диаметра условного прохода приведены в табл. 1.

Таблица 1

Относительная погрешность МР400-К при измерении и индикации расхода и объема не превышает ± 3 % в интервале от Qmin до Qt и ± 1 % в интервале от Qt до Q шах.

Относительная погрешность измерения расхода по токовому выходу не превосходите 3 % в интервале от Qmin до Qt и 11,0 % в интервале от Qt до Qmax.

Относитсяьная погрешность измерения объема по импульсному выходу не превосходит 1 3,0 % в интервале от Qmin до Qt и ±1,0 7о в интервале от Qt до Qmax.

Относительная погрешность при измерении расхода и объема по интерфейсу RS-232 не превосходит ±3,0 % в интервале от Qmin до Qt и ±1,0 % в интервале от Qt до Qmax.

Сервисные функции НР400-К в соответствии с табл. 2.

Таблица 2

Габаритные размеры и масса MP 400-К соответсвуют значениям, указанным' на рис. 1 и в табл. 3.

Таблица 3.

-4

ставляет 5-10 См/м.

Номинальная статическая характеристика имеет вид:

Пэ-Ду

(1)

Q = п------

В

где

Q - расход жидкости;

Нэ- э. д. с. ,наводимая на электродах;

Ду- диаметр условного прохода;

В - электромагнитная индукция;

п - коэффициент пропорциональности.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорч В25. 00-00. 00 ПС и методики поверки В25. 00-00. 00 И1.

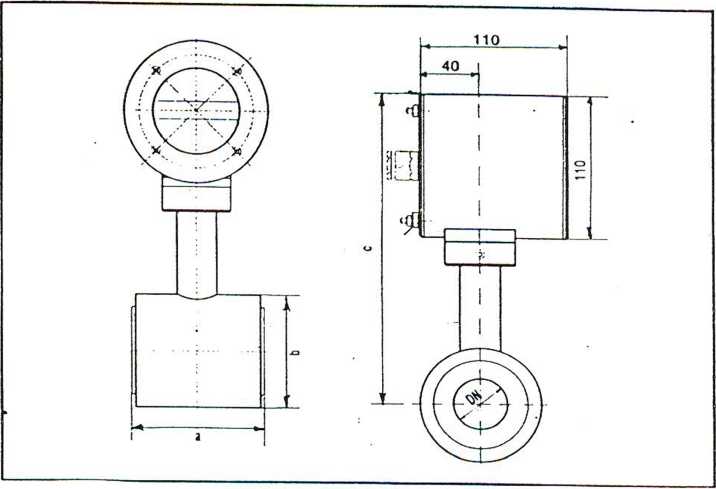

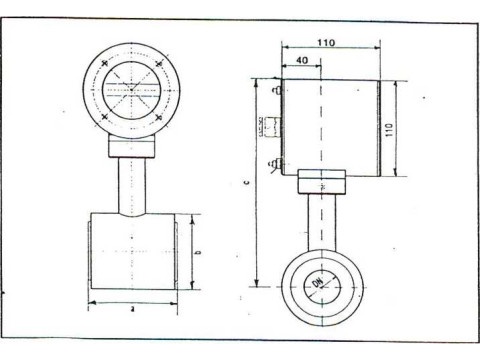

Рис. i Габаритные размеры МР 400.

Комплектность

В комплект поставки ИР400-К входят:

- МР400-К В25. 00-00. 00;

- фланцы, уплотняющие прокладки, болты и гайки;

- прямые отрезки трубопроводов (по желанию заказчика);

- переходные конусные отрезки трубопроводов (по желанию за казн и ка ).

- Паспорт В25. 00-00. 00 ПС;

- Техническое описание и инструкция по эксплуатации В25. 00-00. 00 ТО;

- Инструкция. ГСИ. Преобразователь расхода электромагнитный МР400-Э и расходомер-счетчик электромагнитный МР400-К . Методика поверки В25. 00-00. 00 И1.

Поверка

Поверка МР400-К осуществляется согласно НТД: "Инструкция ГСИ. Преобразователь расхода электромагнитный МР400-Э и расходомер - счетчик электромагнитный МР400-К. Методика поверки. " В25. 00-00. 00 И1.   •

Основные средства поверки:

- поверочная расходомерная установка с погрешностью, не превышающей 0,3 %;

- частотомер электронно-счетный Ф 5311; - комбинированный прибор Ц 4314

Межповерочный интервал - 4 года.

Нормативные документы

Электромагнитные расходомеры-счетчики МР400-К соответствуют требованиям технических условий В25. 00-00. 00 ТУ.
