Комплекс автоматизированный программно-аппаратный отпуска и учета газа на АГНКС (ГАЗ-У)

Назначение

Комплекс автоматизированный программно-аппаратный отпуска и учета газа на АГНКС (ГАЗ-У) применяется на, автомобильных газонаполнительных компрессорных станциях и предназначен для:

- автоматизированного определения значений остаточного давления в баллонах поставленного на заправку автомобиля;

- автоматического выбора из базы данных типа и параметров баллонов, установленных на автомобиле;

- автоматического контроля за сроками аттестации баллонов и гидравлических испытаний постоянно заправляемых на АГНКС автомобилей;

- автоматического определения объема газа необходимого до полной заправки автомобиля с улетом температуры окружающего воздуха и газа в коллекторе;

- заправки автомобиля и визуализации текущего давления в баллонах;

- автоматического отключения подачи газа в баллоны автомобиля при полной его заправки;

- дозаправки автомобиля после усадки газа в баллонах;

- сохранения информации по реализованному газу для формирования сменных и текущих отчетов;

- автоматического формирования и печати на принтере сменного отчета по реализации газа на АГНКС , а также отчета за указанный период.

Комплекс позволяет:

- производить пополнение базы данных по заправляемым автомобилям;

- производить учет поступившего на .АГНКС газа;

- проводить документирование информации по температуре окружающего воздуха;

- подключать другие сервисные устройства, повышающие культуру обслуживания и информационное обеспечение.

Описание

Комплекс представляет собой совокупность программно-аппаратных средств сбора и обработки информации, необходимой для проведения точного расчета и документирования объемного движении газа по АГНКС, и управления заправкой автомобилей.

Комплекс состоит из:

- персонального компьютера типа IBM PC 486DX2 с программным обеспечением контроля и управления отпуском газа на АГНКС;

-принтера;

- источника бесперебойного питания;

- микропроцессорного блока контроля и управления (МБКУ);

- датчиков измерения температуры окружающего воздуха и газа в коллекторе;

- датчиков давления типа "САПФИР" с блоками преобразования сигналов.

Расчет объема отпускаемого потребителю газа производится в

соответствии с РД РБ 00154387.0001-95 “Методические указания. Объем газа. Методика выполнения измерений на автомобильной газонаполнительной компрессорной станции (АГНКС)”.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

Комплекс обеспечивает заправку автомобилей по 7-ми колонкам одновременно и контроль давления по всем подключенным каналам.

Диапазон измерения давлений по каждому из каналов от 0 до 25 Мпа. В качестве первичных датчиков давления используются измерители типа "Сапфир-22-Ех” с блокам преобразования сигналов "БПС-24".

Диапазон измерения температуры окружающего воздуха от -30 °C. до +40 °C.

Диапазон измерения температуры газа в коллекторе от 0 °C до+100 °C.

Допускаемая абсолютная основная погрешность комплекса при измерении остаточного и текущего давления не превышает ±0.1 Мпа.

Допускаемая абсолютная дополнительная погрешность комплекса при измерении остаточного и текущего давления от изменения температуры окружающей Среды от 20 °C до 10 °C не превышает ± 0.1 МПа.

Допускаемая абсолютная   погрешность комплекса при измерении

температуры газа в коллекторе не превышает ± 1 °C.

Допускаемая абсолютная   погрешность комплекса при измерении

температуры окружающего воздуха не превышает ± 1 °C.

Комплекс позволяет производить документирование информации, формирование отчетов за смену и за любой заданный интервал времени в течении отчетного года ( с 1 января текущего года по января следующего года), формирование отчетов о движении газа ио АГНКС . Комплекс производит сортировку автомобилей на белорусские и транзитные. Расчет объема заправляемого газа ведется с учетом типов баллонов (металлические, металлопластиковые, металлокерамические ) , количества баллонов (от 1 до 16), температуры окружающего воздуха , температуры газа и состава газа.

Массогабаригные характеристики соответствуют ТУ РБ 00154387.001-97

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносится:

на переднюю панель МБКУ - офсетным способом;

на титульный лист паспорта - тшюграфским способом.

СОСТАВ ИЗДЕЛИЯ И КОМПЛЕКТНОСТЬ ПОСТАВКИ

Поверка

Поверка проводится по методике поверки МП 257-97

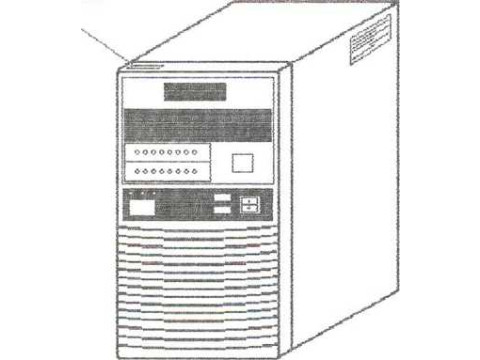

Оттиск поверигельного клейма наносится на шщюпроцессорныи блок контроля и управления (МБКУ) в соответствии с рисунком

место

нанесения клейма

Нормативные документы

РД РБ 00154387.0001-95 “Методические указания. Объем газа. Методика выполнения измерений на автомобильной газонаполнительной компрессорной станции (АГНКС)”

Заключение

Комплекс автоматизированный программно-аппаратный отпуска и учета газа на АГНКС (ГАЗ-У) соответствует требованиям ТУ РБ 00154387.001
