Счетчики газа мембранные 4G2,5

Назначение

Счетчики газа мембранные 4G2.5 предназначены для измерения и коммерческого учета объема прошедшего через счетчик газа природного или искусственного происхождения, потребляемого в быту, при максимальной рабочем избыточном давлении 20 кПа.

Описание

Счетчики газа мембранные 4G2.5 состоят из трех основных узлов: измерительного механизма, корпуса, отсчетного устройства.

Измерительный механизм состоит из двух измерительных камер с мембранами, распределительного канала и распределительного механизма.

Распределительный механизм служит для управления при помощи золотников притоком газа к измерительным камерам и преобра- ' зования поступательного движения мембран в непрерывное вращательное движение коленчатого валика, которое через магнитную муфту передается механическому отсчетному устройству.

Корпус состоит из двух кожухов, соединенных зажимным поясом с резиновым уплотнителем.

Отсчетное устройство выполнено в виде цифровых роликов, связанных с коленчатым валиком.

При изготовлении счетчиков применяются синтетические мембраны SD-10 производства фирмы SHINTOA KOEKI (Япония).

Отсчетное устройство защищено кожухом, на котором устанавливается поверочная пломбе! (см. Приложение).

Направление потока газа обозначено стрелкой, без возможности ее удаления, на корпусе счетчика.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальный расход, м3/ч

Максимальный расход., м3/ч

Минимальный расход, м3/ч

Порог чувствительности, м3/ч

Относительная погрешность счетчика, %, не более

при расходе от Qin in до 2Qmin

при расходе от 2Qmin вкл. до Qinax вкл.

Потеря давления при максимальном (Qmax)

ра с х од е, Па, н е б о л е е

Потеря давления при минимальном (Qmin) расходе, Па, не более

Емкость отсчетного устройства, м3

Цена единицы младшего отсчетного устройства

разряда м3

Ма с са , кг, не б о л е. е

Габаритные размеры, мм, не более

Присоединительные размеры:

м еж о се в ое ра с с т о я н и е

резъбовой патрубок с трубной резьбой по ГОСТ 6357

4.0 0.025

0.005

+ /—3 + /-2

160

60

99999,ggg

0.0002

3.0

232x188x276

130+/-0.6

G l1/^"

Диапазон температур окружающей среды,°C

от минус 25 до плюс

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносится на паспорт стетчика газа типографским способом.

Комплектность

В зависимости от заказа потребителя в комплект поставки счетчика газа могут входить уплотнительные прокладки (2 шт.), соединители (2 шт.), гайки (2 шт.).

Поверка

Счетчики газа мембранные 4G2.5 поверяют по ГОСТ 8.324.

Нормативные документы

Техническая документация фирмы фирмы "Metrix" S.A, (Польша). Рекомендации МОЗМ Р 6 и МОЗМ Р 31.

Приложение

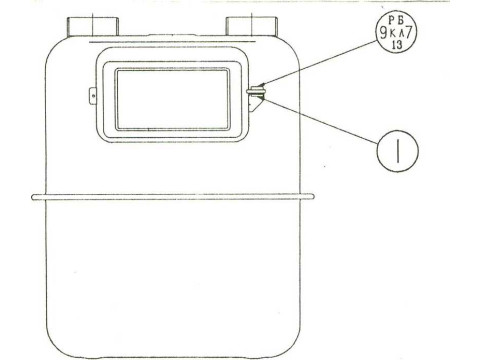

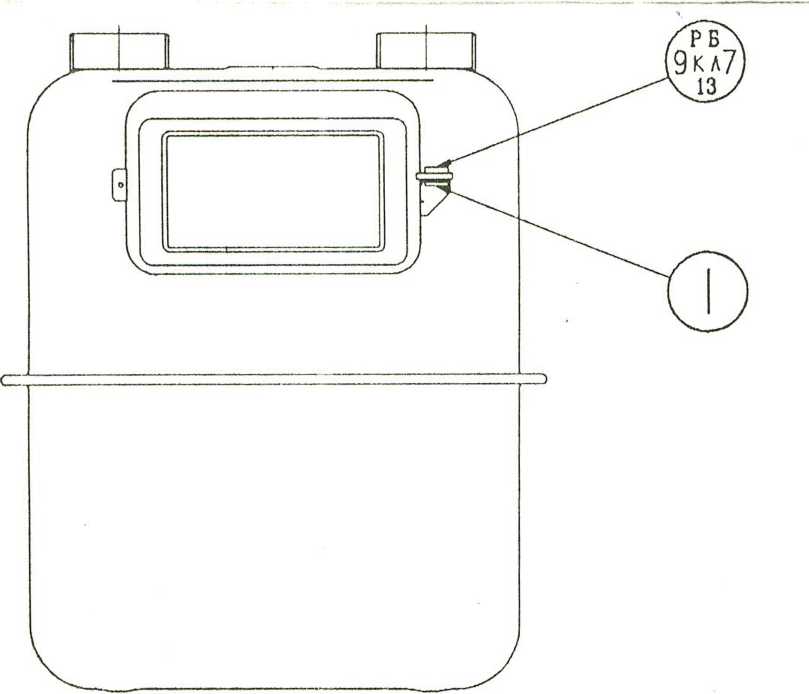

Рис. 1. Передняя панель счетчика газа 4С2.з с указанием места пломбирования

METRIX Nr 000000-1997

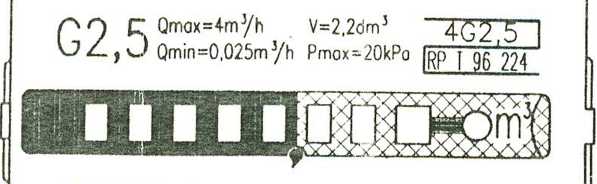

Рис. 2. Заводская табличка счетчика газа~4С2.5 с указанием расположения надписей

Заключение

Счетчики газа мембранные 4G2.5 Фирмы "Metrix" S.A. (Польша) соответствуют требованиям технической документации фирмы "Metrix" S.A. (Польша), рекомендаций МОЗМ Р 6 и МОЗМ Р 31.
