Счетчики газа Gallus 2000 типоразмеров G1.6, G2.5, G4

Назначение

Счетчики газа мембранные “Gallus 2000” предназначены для измерения объема прошедшего через счетчик газа для коммунально-бытовых нужд. Счетчики могут быть использованы для различных газов п ромы шлейного н азна чения.

Описание

.-✓Четники газа мембранные состоят из измерительного устройства, корпуса и отсчетного устройства.

Измерительное устройство состоит из двух камер с закрытыми гибкими стенками, разделенных газонепроницаемой диафрагмой. Диафрагма перемещается за счет разности давлений на входе ивыходе счетчика. Возвратно-поступательное движение диафрагмы преобразуется во вращательное движение механического отсчетного устройства - сумматора барабанного типа.

Измерительная система помешена в газонепроницаемый корпус, изготовленный из листовой стали холодной штамповкой.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наибольший расход газа, м9/ч

Наименьший расход газа, м3 /ч

Предел относительной погрешности,%

а диапазоне       Qmm<Q <2Qmm

2 Qmm < Q < Qmax

Номинальный циклический обьем, дм5

Максимальное рабочее давление, бар Рабочий диапазон температур*,град, С

Масса., кг

Габаритные размеры, мм

7,5;                 4;            6

0,016;           (J©25;       0,04

±3

от минус 20 до плюс 50

1,45 ±0.05

214 х 190 х 156

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак государственного реестра наносится наэксплуатационную документацию типографическим способом.

Комплектность

Комплект поставки счетчиков газа “Gallus 2000” по технической документации фирмы-изготовителя.

Поверка

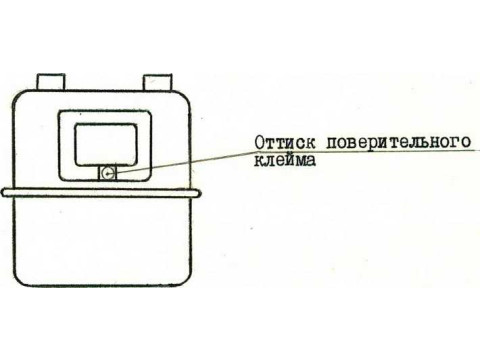

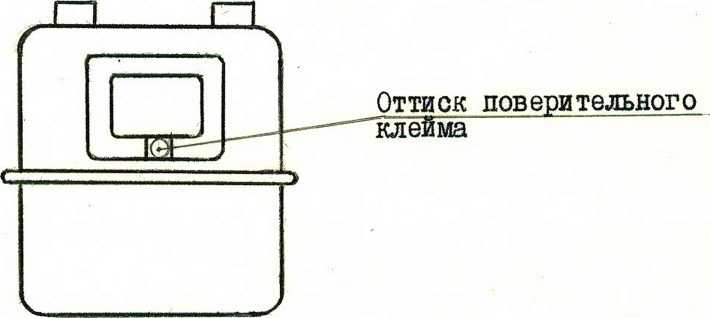

Счетчики газа. “Gallus 2000” поверяют по методике поверки МП227-97 на. образцовой установке с погрешностью ± 0,15. Оттиск поверительного клейма наносится на пломбу отсчетного устройства.

Нормативные документы

Техническая документация фирмы “Schlumberger Industries”, Франция, ТУРБ 14553180.048-97.

Рекомендации МОЗМ Pfe6 и

Заключение

Счетчики газа “Gallus 2000” соответствуют требованиям технической документации фирмы “Schlumberger Industries”, Франция и ТУРБ 14553180.048-97.
