Колонки топливораздаточные ADAST серии 899
| Номер в ГРСИ РФ: | РБ 03 07 0312 02 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Колонки топливораздаточные |
| Производитель / заявитель: | "Adast Systems, a.s.", Чехия |
Топливораздаточные колонки ADAST серии 899 (далее-колонки) предназначены для измерения объема топлива (бензин, керосин, дизельное топливо) с вязкостью до 21 сСт при выдаче его в топливные баки транспортных средств с учетом требований учетно-расчетных операций.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 0312 02 |
| Наименование | Колонки топливораздаточные ADAST серии 899 |
| Год регистрации | 2002 |
| Номер сертификата | 1830 |
| Дата регистрации | 2002-02-20 |
| Срок действия | 2007-02-07 |
| Получатель сертификата | фирма "ADAST Systems a.s.", Чехия (CZ) |
Производитель / Заявитель
фирма "ADAST SYSTEMS a.s."
Адрес: Mirova 2, 679 04 ADAMOV, CZECH REPUBLIC
Контакты: ++42 506 95 31, 951 024 // ++42 506 951 807
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МИ 1864-88 |
Поверители
Скачать
|
Описание типа РБ 03 07 0312 02 [2012-03-29]
rb-03-07-0312-02_2012-03-29.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 0312 02 [2002-01-01]
rb-03-07-0312-02_2002-01-01.pdf
|
Скачать |
Описание типа
Назначение
Топливораздаточные колонки ADAST серии 899 (далее-колонки) предназначены для измерения объема топлива (бензин, керосин, дизельное топливо) с вязкостью до 21 сСт при выдаче его в топливные баки транспортных средств с учетом требований учетно-расчетных операций.
Описание
Принцип действия колонки заключается в следующем: топливо из резервуара через насосный моноблок (оснащенный фильтром, сепаратором газов и паров, паровоздушным и обратным клапаном) подается в черырехцилиндровый измеритель объема. Измеренное количество топлива(доза) через раздаточный шланг поступает в бак транспортного средства.
Основными элементами колонки являются:
- четырехцилиндровый измеритель объема типа М403;
- насосный моноблок Р640 или Р641;
- воздушный сепаратор с поплавковой камерой для обратного всасывания;
- электронное отчетное устройства типа ADP, LOGITRON PUMA-НТ MARCONI или PUMA-fit, выдающее информацию об объеме выдачи топлива, стоимости выданного топлива, цене за 1 литр;
- раздаточный шланг(и) с раздаточными пистолетами ZVA ELAFLEX или ADAST;
- корпус.
Колонки имеют ряд модификаций и исполнений, отличающихся количеством раздаточных рукавов, их расположением, видом топлива, производительностью, габаритами и другими характеристиками. Перечень приведен в Приложении А.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические характеристики представлены в таблице 1.
Таблица 1
|
Характеристика |
Значение |
|
Номинальный расход, л/мин |
(40 ± 4)*; (80 ± 8); (130 ± 13) |
|
Минимальный расход, л/мин |
2; 5; 10 |
|
Минимальная доза выдачи, л |
2; 5; 10 |
|
Диапазон температур окружающего воздуха, °C |
от минус 40 до плюс 50 |
|
Предел допускаемой основной относительной погрешности колонки, % |
±0,25 |
|
Количество разрядов ЖКИ счетчика: - объема выдачи топлива, л - стоимости, руб. - цены за 1 литр, руб. |
6 6 4 |
|
Количество разрядов счетчика суммарного учета: - электронного - электромеханического |
11 7 |
|
Длина раздаточного рукава,м |
3,5-5 |
|
Количество раздаточных рукавов на 1 колонку (по требованию заказчика) |
1 или 2 |
|
Максимальное рабочее давление, МПа |
0,25 |
|
Мощность электродвигателя, кВт |
от 0,55 до 1,35 |
|
Взрывозащищенность элементов гидравлической части |
ЕЕх ПА ТЗ |
Примечание - для колонок, в конструкции которых предусмотрена возможность отсоса паров топлива, номинальный расход равен (30 ± 3) л/мин.
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра средств измерений Республики Беларусь наносится на фирменной табличке колонки.
Комплектность
Комплект поставки колонок в соответствии с технической документацией фирмы "ADAST Systems a.s.", Чехия.
Поверка
Поверка колонок производиться по методическим указаниям МИ 1864 ТСИ. Колонки топливораздаточные. Методика поверки".
Межповерочный интервал - 1 год.
Средства поверки:
- Мерники образцовые 2 го разряда, вместимостью 5, 10, 20, 50, и 100 литров по ГОСТ 8.400;
- Передвижная поверочная лаборатория ППЛ-ТМ.

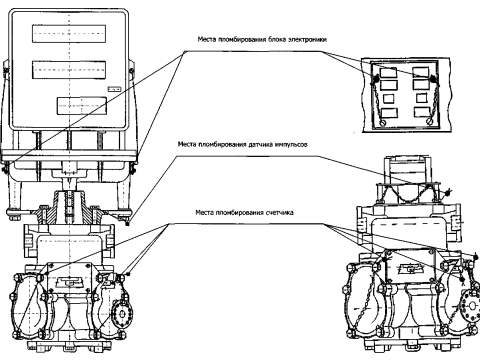

Схема пломбировки узлов и элементов колонки приводится в приложении Б.
Нормативные документы
ГОСТ 9018 "Колонки топливораздаточные. Общие технические условия" и техническая документация фирмы " ADAST Systems a.s.", Чехия.
Заключение
Колонки топливораздаточные ADAST серии 899 соответствуют требованиям технической документации фирмы "ADAST Systems a.s.", Чехия, а также ГОСТ 9018.
