Счетчики газа диафрагменные СГМН-1

Назначение

Счетчики газа диафрагменные СГМН-1 (далее счетчики) предназначены для измерения израсходованного количества природного газа по ГОСТ 5542 или паров сжиженного углеводородного газа по СТБ 2262, а также, других неагрессивных газов, применяемых в бытовых и производственных целях.

Область применения - объекты социального и культурно-бытового назначения, жилые дома.

Описание

Счетчик состоит из двух камер, внутренние полости которых разделены газонепроницаемыми диафрагмами. Диафрагмы перемещаются за счет разницы давления газа на входе и выходе счетчика и приводят во вращение отсчётное устройство, находящееся на лицевой панели счетчика.

Структура полного обозначения счетчиков в зависимости от исполнения:

СГМН-1 x-x-x-Gx

L---------------Наличие дополнительного устройства;

------------Расстояние между осями штуцеров;

-----------Направление потока газа;

—Номинальный расход.

По наличию дополнительного устройства:

- СГМН-1-x-x-Gx - без дополнительного устройства;

- СГМН-1 И-x-x-Gx - с устройством импульсного выхода;

- СГМН-1 R-x-x-Gx - с устройством беспроводной передачи данных;

По расстоянию между осями штуцеров:

1 - расстояние между осями штуцеров 250 мм;

2 - расстояние между осями штуцеров 200 мм;

По направлению потока газа:

1 - направление потока газа левое;

2 - направление потока газа правое;

По номинальному расходу:

4 - номинальный расход типоразмера G4;

6 - номинальный расход типоразмера G6.

Счетчики исполнений СГМН-11/l-x-x-Gx, СГМН-IR-x-x-Gx могут быть встроены в единую систему автоматизированного сбора и обработки информации.

По устойчивости и прочности к воздействию температуры и влажности окружающего воздуха счетчики должны соответствовать группе исполнения С4 по ГОСТ 12997, но для эксплуатации в зависимости от варианта исполнения при температуре окружающего воздуха от минус 40 °C до плюс 50 °C или от минус 40 °C до плюс 60 °C.

По стойкости к термическому воздействию окружающей среды счетчики относятся к II классу (алюминиевый корпус) по СТБ 1159.

Наибольшее избыточное рабочее давление счетчиков - 60 кПа.

Условное обозначение вариантов исполнения счетчиков приведено в приложении А.

Направление потока газа обозначено стрелкой на крышке счетчика.

Внешний вид счетчиков представлен на рисунке 1- 3.

Место нанесения знака поверки в виде клейма-наклейки приведено в приложении Б к описанию типа.

Пломба с оттиском знака поверки расположена под пломбой предприятия (Приложение Б).

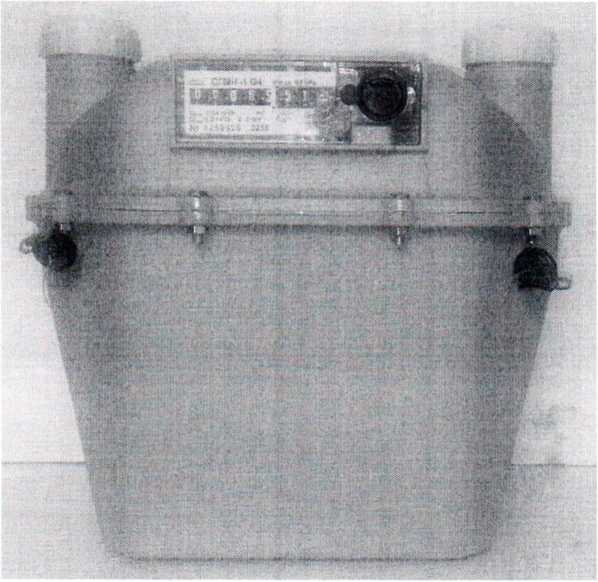

Рисунок 1 - Общий вид счетчиков газа СГМН-lx-x-x-Gx

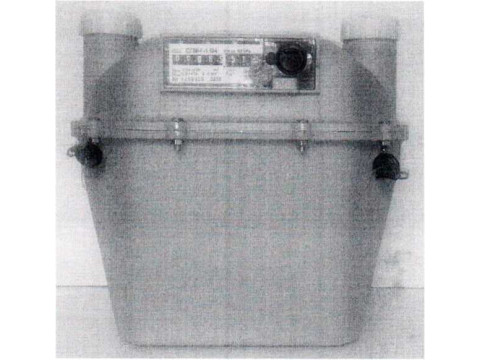

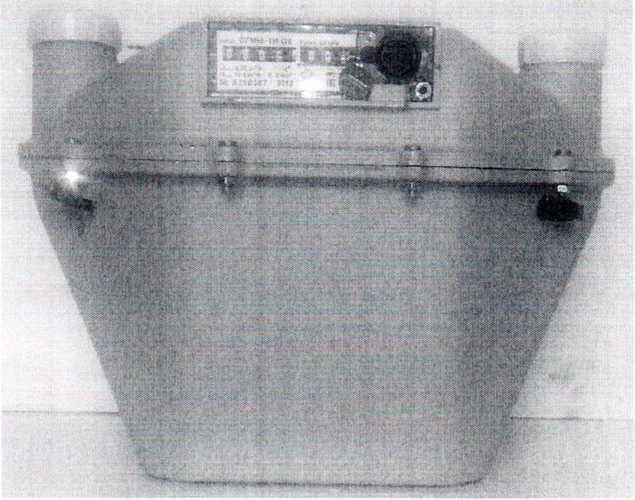

Рисунок 2 - Общий вид счетчиков газа СГМН-1И-х-х-Ох

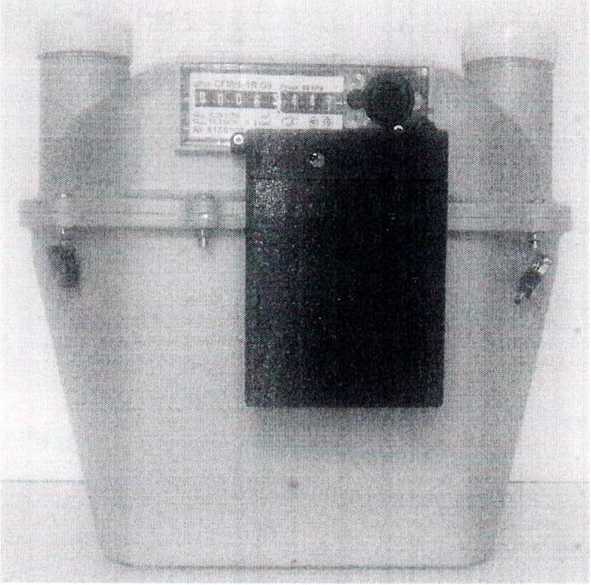

Рисунок 3 - Общий вид счетчиков газа СГМН-1 R-x-x-Gx

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные параметры счетчиков приведены в таблице 1

Таблица 1

* Для счетчиков исполнений СГМН-1 R

Пределы допускаемой основной относительной погрешности счетчика при выпуске из производства и после ремонта:

± 3 % в диапазоне расходов от Омин до 0,1 Оном;

± 1,5 % в диапазоне расходов свыше 0,1 QНОМ ДО Qмакс.

Пределы допускаемой основной относительной погрешности в процессе эксплуатации:

± 4 % в диапазоне расходов от Омин до 0,1 Оном;

± 3 % В диапазоне расходов свыше 0,1 Оном ДО Омаке.

Дополнительная относительная погрешность счетчиков, вызванная отклонением температуры измеряемого газа от нормальной (20±3) °C, по сравнению с основной относительной погрешностью не превышает ± 0,45 % при изменении температуры на 1 °C.

Порог чувствительности счетчиков не более 0,002 Оном.

Циклический объем счетчиков - 2 дм3/об.

Один импульс соответствует объему 0,01 м3 прошедшего через счетчик газа.

Электрические характеристики цепи устройства импульсного выхода:

- напряжение Umax < 12 В,

СИЛа ТОКа Imax 10 мА.

Технические характеристики модуля беспроводной передачи данных и сервисные программы согласно ТУ производителя.

I I '<£?) >

\а

Счетчик является прочным и герметичным при воздействии внутреннего избыточного давления в 1,5 раза превышающего наибольшее избыточное рабочее давление.

Конструкция соединительных элементов счетчика обеспечивает прочность и герметичность при присоединении счетчика к подводящему газопроводу при воздействии внутреннего давления в 1,5 раза превышающего наибольшее избыточное рабочее давление, изгибающего момента 110 Н-м и крутящего момента 340 Нм.

Знак утверждения типа

Знак утверждения типа наносится на лицевой панели счетчика методом тампопечати и в паспорте типографским способом.

Комплектность

* Входят в комплект счетчиков, планируемых к применению на территории Республики

Беларусь и по требованию заказчика

** Входят в комплект счетчиков с импульсным выходом по требованию заказчика.

***Входит в комплект счетчиков по требованию заказчика

Заключение

Счетчики газа диафрагменные СГМН-1 соответствуют требованиям ТУ BY 100185185.232-2013, СТБ 1159-99.

Межповерочный интервал - не более 120 месяцев.

Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.

г. Минск, Старовиленский тракт, 93, тел. 334-98-13

Аттестат аккредитации № BY/112 1.0025
