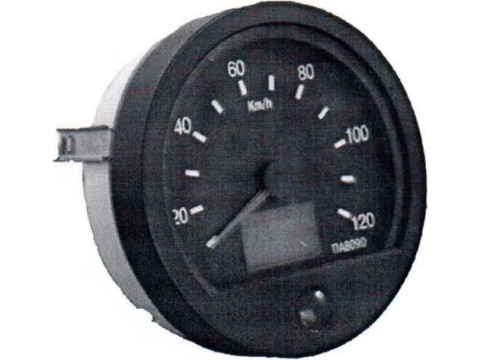

Спидометры электронные ПА8090

Назначение

Спидометры электронные ПА8090 (в дальнейшем - прибор) предназначены для преобразования частоты вращения приводного вала датчика спидометра (или приводной шестерни) в показание скорости движения и количества оборотов приводного вала датчика спидометра в показание счетчика пройденного пути автомобиля.

Прибор устанавливается на автомобиле и питается от его бортовой сети.

Прибор оснащен дисплеем с возможностью переключения пользователем отображения суточного пробега, текущего времени и заданного значения максимальной скорости.

Имеется возможность установки программируемого коэффициента при помощи переносного портативного программатора ОМА-1335.

Прибор предназначен для работы в комплекте с датчиком импульсов ПД8089-1 ТУ РБ 300125187.207-2004, ПД8093 ТУ BY 300125187.211-2006 или аналогичными.

Передаточное отношение механизма прибора может устанавливаться потребителем в соответствии с программируемым коэффициентом в диапазоне от 1001 до 25000. Для ввода программируемого коэффициента прибор переводится в технологический режим.

Описание

Прибор конструктивно состоит из корпуса, крышки. В корпусе прибора закреплен измерительный механизм. Подключение прибора обеспечивается штыревыми контактами на корпусе. Показание скорости движения определяется по шкале механизма. Верхний предел диапазона показаний 120 км/ч.

Прибор имеет шесть модификаций: ПА8090, ПА8090-1, ПА8090-2, ПА8090-3, ПА8090-4, ПА8090-5.

Прибор имеет индикатор превышения заданной скорости движения.

Прибор оснащен дисплеем и кнопкой расположенной на лицевой панели, предназначенной для переключения режимов.

Показание пройденного пути определяется по показанию итогового счетчика. Емкость итогового счетчика пройденного пути должна быть 999999,9 км. Емкость дополнительного счетчика должна быть 999,9 км.

Шкала имеет освещение.

Шкала выполнена по форме круговой, угол поворота шкалы 220°.

Конструкцией прибора предусмотрена возможность опломбирования крепежных винтов, штекерных соединений.

Общий вид и схема клеймения приборов приведены на рисунках 1,2, 3, 4.

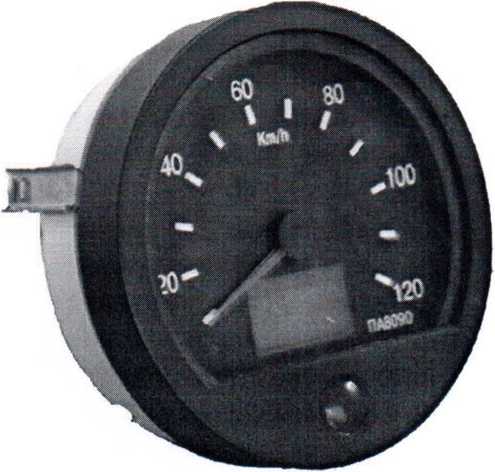

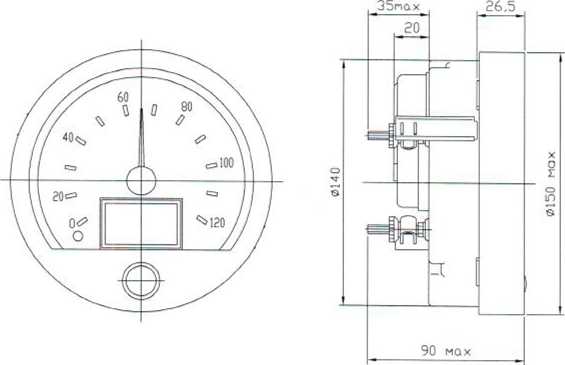

Рисунок 1 - Общий вид спидометров ПА8090, ПА8090-2, ПА8090-4

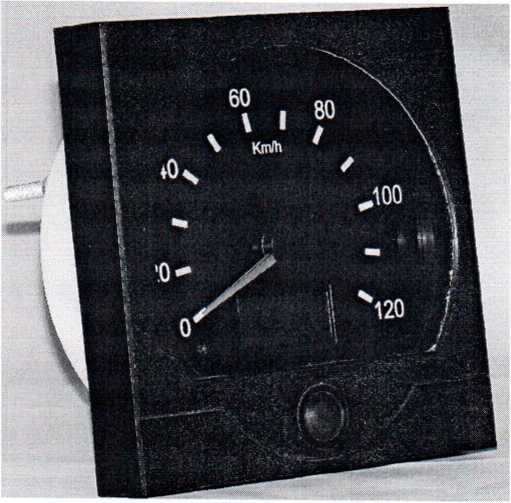

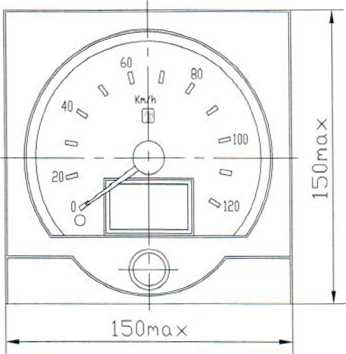

Рисунок 2- Общий вид спидометров ПА8090-1, ПА8090-3, ПА8090-5

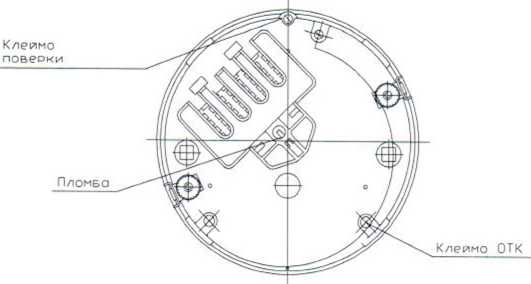

Рисунок 3 - Схема клеймения приборов ПА8090,

ПА809Д2, ПА8090-4

(йВзм)

/

х л

35пах

20       26-5

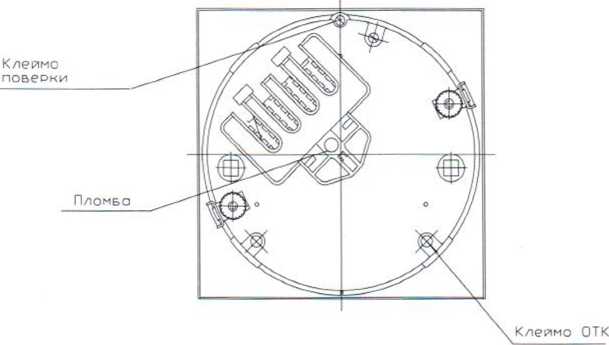

Рисунок 4 - Схема клеймения приборов ПА8090-1, ПА8090-3, ПА8090-5

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Пределы допускаемой основной абсолютной погрешности показаний указателя скорости прибора не должны превышать значений, указанных в таблице 1.

Таблица 1

Относительная погрешность итогового счетчика пройденного пути ± 1 % от измеряемого значения.

Вариация показаний прибора на отметке «60» не должна превышать абсолютное значение основной погрешности.

Потребляемая мощность по цепи питания не более 9 Вт.

Номинальное напряжение системы электрооборудования:

- 24 В - для ПА8090, ПА8090-1, ПА8090-4, ПА8090-5,

- 12 В - для ПА8090-2, ПА8090-3.

Габаритные размеры не более:

- 0 150x90 мм для ПА8090, ПА8090-2, ПА8090-4;

- 150x150x90 мм для ПА8090-1, ПА8090-3, ПА809О5

Масса прибора не более 0,8 кг.

Климатическое исполнение У2Т2.

Значение гамма - процентной наработки до отказа 800000 км пробега при у = 90 %.

Знак утверждения типа

Знак утверждения типа наносится на приборы методом штемпелевания (наклейки), на эксплуатационную документацию - типографским способом.

Комплектность

Комплект поставки указан в таблице 2.

Таблица 2

ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ

ТУ РБ 300125187.208-2004 «Спидометры электронные ПА8090»,

ГОСТ 3940-2004 «Электрооборудование автотракторное»,

ГОСТ 12936-2017 «Спидометры автомобильные с электроприводом», ГОСТ 25651-2015 «Приборы автомобилей контрольно-измерительные».

Методика поверки МП.ВТ.097-2004, согласованная РУП «Витебский ЦСМС».

Заключение

Спидометры электронные ПА8090 соответствуют ТУ РБ 300125187.208-2004, ГОСТ 3940-2004, ГОСТ 12936-2017, ГОСТ 25651-2015, ТР ТС 018/2011.

Межповерочный интервал - не более 24 месяцев.

Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 24 месяцев.

Государственные приемочные испытания проведены:

Республиканское унитарное предприятие «Витебский центр стандартизации, метрологии и сертификации» (РУП «Витебский ЦСМС»)

ул. Б. Хмельницкого, 20, 210015, г. Витебск, тел./факс: (0212) 42-68-04.

Аттестат аккредитации № ВУ/112 01.0812 от 25.03.2008
