Анализаторы давления насыщенных воздухом паров жидких нефтепродуктов «АДНП НОВА»

Назначение

Анализаторы давления насыщенных воздухом паров жидких нефтепродуктов «АДНП НОВА» (далее - анализаторы) предназначены для определения общего давления, создаваемого в вакууме летучими маловязкими нефтепродуктами, их компонентами и исходным сырьем, содержащими воздух (ASVP), в соответствии с СТБ EN 13016-1-2011, ГОСТ EN 13016-1-2013, ГОСТ 33361-2015, ГОСТ 33157-2014. Область применения - промышленные предприятия и научно-исследовательские лаборатории в нефтехимической, нефтеперерабатывающей промышленности.

Описание

Принцип действия анализаторов основан на измерении давления насыщенных паров пробы относительно вакуума. Вакуум создастся путем поднятия поршня после всасывания образца в термостатированную измерительную камеру при закрытых входном и выходном клапанах. После введения пробы в камеру се выдерживают до достижения равновесия при температуре 37,8 °C. Общее давление в камере равно сумме давления паров пробы и парциального давления растворенного воздуха, измеряемых с помощью датчика давления. Измеренное общее давление пара (ASVP) может быть преобразовано в эквивалентное давление сухих паров (DVPE) по формуле корреляции. Анализаторы выпускают в двух исполнениях, отличающиеся диапазоном показаний.

Конструктивно анализаторы выполнены в едином корпусе. В состав анализатора входят термостатированная камера с поршнем, датчик давления и датчик температуры, блок управления с жидкокристаллическим дисплеем. Анализатор имеет возможность подключения к персональному компьютеру но интерфейсам USB. Измерения выполняются автоматически под управлением встроенного программного обеспечения ADNP.

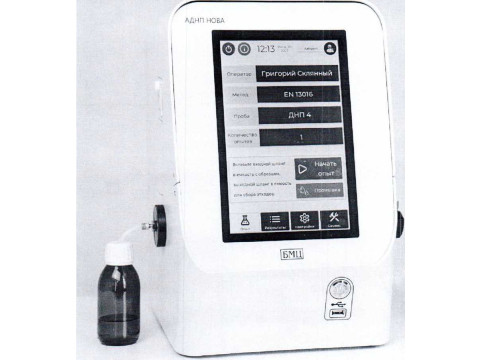

Фотография общего вида средств измерений представлена в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Обязательные метрологические требования: представлены в таблице 1.

Таблица 1

Основные технические характеристики и метрологические характеристики, нс относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица 2

Комплектность

Таблица 3

Место нанесения знака утверждения тина средств измерений: на заднюю панель анализатора и титульный лист руководства но эксплуатации.

Поверка осуществляется по МРБ МП.3389-2022 «Система обеспечения единства измерений Республики Беларусь. «Анализаторы давления насыщенных воздухом паров жидких нефтепродуктов «ЛДНП НОВА». Методика поверки».

Сведения о методиках (методах) измерений: приведены в руководстве по эксплуатации.

Технические нормативные правовые акты и технические документы, устанавливающие требования к типу средства измерений:

ТУ BY 100270996.028-2022 «Анализаторы давления насыщенных воздухом паров жидких нефтепродуктов «ЛДНП НОВА»;

СТБ EN 13016-1-2011 «Нефтепродукты жидкие. Давление паров. Часть 1. Определение давления насыщенных воздухом паров (ASVP) и расчетного эквивалентного давления сухих паров (DVPE)»;

ГОСТ EN 13016-1-2013 «Нефтепродукты жидкие. Часть 1. Определение давления насыщенных паров, содержащих воздух (ASVP), и расчет эквивалентного давления сухих паров (DVPE)»;

ГОСТ 33361-2015 «Нефть. Определение давления паров методом расширения»;

ГОСТ 33157-2014 «Нефтепродукты. Метод определения давления насыщенных паров (мини-метод)»;

технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011);

технический регламент Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011);

методику поверки:

МРБ МП.3389-2022 «Система обеспечения единства измерений Республики Беларусь. «Анализаторы давления насыщенных воздухом паров жидких нефтепродуктов «ЛДНП НОВА». Методика поверки».

Перечень средств поверки: представлен в таблице 4.

Таблица 4 _               ___ ___

Наименование и тип средств поверки

1 Гигрометр-термометр цифровой__ _____

2 Барометр - анероид БАММ-1__________

3 Термомстр лабораторный электронный JIT300__ ___

_3Манометр цифровой DPI 104____ __

4 Стандартные образцы давления насыщенных паров нефтепродуктов ГСО 9817-2011 (ДНП-11 А( 10)), (ДНП-ПА(80))

Примечания

I. Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик поверяемого анализатора с требуемой точностью.

2. Допускается взамен ГСО 9817-2011 применять химически чистые углеводородные соединения с массовой долей основного вещества нс менее 99 % (пентан, 2,3-Диметил-буган).

Идентификация программного обеспечения: представлена в таблице 5.

Таблица 5

Заключение о соответствии утвержденного шна средств измерений требованиям технических нормативных правовых актов и. или технической док\ мен laiuni производителя: анализаторы давления насыщенных воздухом паров жидких нефтепродуктов «ЛД1П1 НОВА» соотвстсtbvioi ГУ BY 100270996.028-2022. С ГБ KN 13016-1-2011. ГОСТ l iN 13016-1-2013. ГОС1 33361-2015. ГОС Г 33157-2014. ГР ГС 020/201 1. ГР ГС 004/201 I.

11роизводи тель среде i в измерений

ЗАО «БМЦ»

220007. ул. Фабрициуса, д.8, корпус 1. офис 216.

I. Минск. Республика Беларусь

Гсл/факс । 375 1 7 226 55 54.'(375 1 7 200 68 96

Унолномочсннос юридическое лицо, проводившее исньгтания средств измерений метро.Ю! ическую жспергизу единичного жземпляра средств измерений

Республиканское унитарное иредприяiие «Белорусский iосудареiвенный iiiicthia i Mcipo.ioi ни» (Бел! ИМ).

Республика Беларусь, i. Минск. Старовиленский тракт. 93

тел.: 8-017-374-55-01. факс: 8-017-244-99-38

I -mail: in Го и belgim.by

Приложения: I. Фотография общею вида средств измерений на 1 листе.

2. Схема (рисунок) с указанием места для нанесения таков поверки средств измерений на 1 листе.

Директор Бел! ИМ

А.В. Казачок

Приложение 1 (обязательное) Фотография общего вида средств измерений

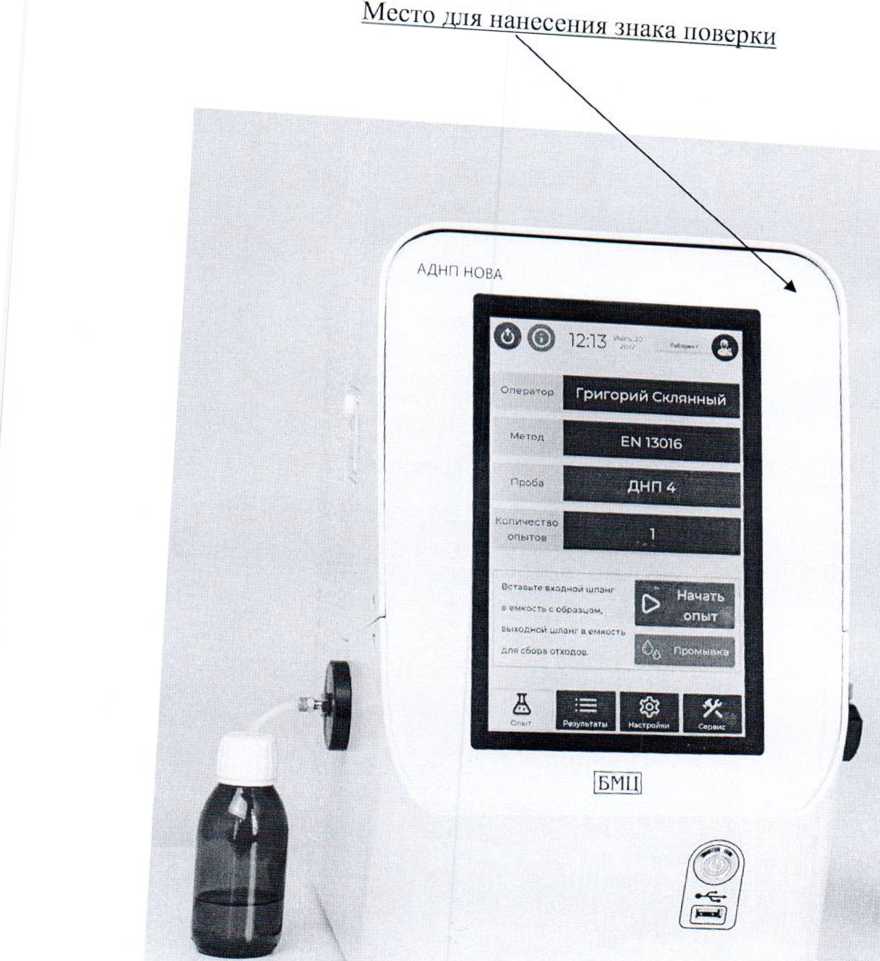

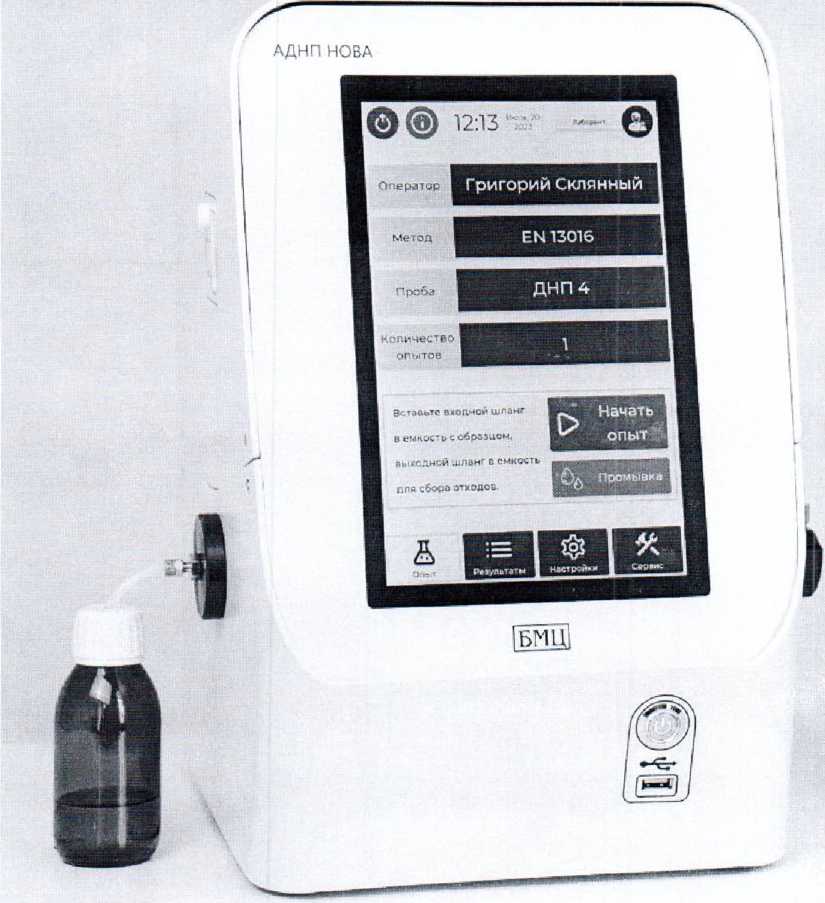

Рисунок 1.1 - Фотография общего вида анализатора давления насыщенных воздухом паров жидких нефтепродуктов «АДНП НОВА»

Схема (рисунок)

I Приложение 2 (обязательное)

С Указаии™ места для нанесения знака поверки средств измерений

Рисунок 2.! . Схема (рисунок) с уКаза„исм

ЛЛЯ нанесения знака поверки
