Модули взвешивающие МК
| Номер в ГРСИ РФ: | РБ 03 02 9207 22 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Производитель / заявитель: | АО "МАССА-К", г. Санкт-Петербург |
|
Описание типа РБ 03 02 9207 22 [2022-10-03]
rb-03-02-9207-22_2022-10-03.pdf
|
Скачать |
Описание: принцип действия модуля взвешивающего МК (далее - модуль МК) основан на преобразовании действующей на пего силовой нагрузки, создаваемой взвешиваемым объектом, в деформацию упругого элемента весоизмерительного цифрового тензорезисторного датчика. Деформация упругого элемента вызывает изменение электрического сигнала, снимаемого с тензорезисторов. Электрический сигнал, пропорциональный массе взвешиваемого объекта, преобразуется в цифровую форму для последующей индикации в единицах массы:
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 9207 22 |
| Наименование | Модули взвешивающие МК |
| Год регистрации | 2022 |
| Номер сертификата | 15614 |
| Дата регистрации | 2022-10-03 |
| Срок действия | 2025-02-25 |
| Получатель сертификата | АО "МАССА-К", г. Санкт-Петербург, Российская Федерация |
Производитель / Заявитель
АО "МАССА-К"
Адрес: 198005, г. С.-Петербург, Московский пр., 19
Контакты: (812)315-11-32 // (812)251-76-02
Поверка
| Межповерочный интервал / Периодичность поверки | 12 месяцев |
| Метрологическое обеспечение | В Республике Беларусь есть техническая возможность проведения работ по метрологической оценке модулей взвешивающих МК в составе весов. |
| Методика поверки | ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» (приложение ДА «Методика поверки весов») |
Поверители
Скачать
|
Описание типа РБ 03 02 9207 22 [2022-10-03]
rb-03-02-9207-22_2022-10-03.pdf
|
Скачать |
Описание типа
Назначение
Описание: принцип действия модуля взвешивающего МК (далее - модуль МК) основан на преобразовании действующей на пего силовой нагрузки, создаваемой взвешиваемым объектом, в деформацию упругого элемента весоизмерительного цифрового тензорезисторного датчика. Деформация упругого элемента вызывает изменение электрического сигнала, снимаемого с тензорезисторов. Электрический сигнал, пропорциональный массе взвешиваемого объекта, преобразуется в цифровую форму для последующей индикации в единицах массы:
на терминале производства АО «МАССА-К»;
компьютере при помощи специального программного обеспечения (далее -ПО);
на кассовом аппарате.
Модуль МК состоит из основания, крестовины, грузоприемной платформы, устройства коммутации (для варианта исполнения UI) и весоизмерительного цифрового датчика DLC со встроенным в него датчиком температуры для термокомпенсации. Установка по уровню производится с помощью пузырькового уровня и установочных опор. которые ввернуты непосредственно в основание.
Десять модификаций модулей МК различаются максимальными, минимальными нагрузками, пределами допускаемой погрешности, поверочными интервалами и имеют обозначение:
Модуль взвешивающий MK-S.NP-(X)
где: МК - обозначение типа;
S - максимальная нагрузка, кг;
.N - количество интервалов для многоинтервальных модулей (.2 -для двухинтервальных модулей, .3 - для трехинтервальных модулей);
Р - присутствует для почтового модуля;
X - присутствует для вариантов исполнения ПА, U, UI.
Модули МК выпускаются в четырех вариантах исполнения:
Штатный вариант (без обозначения X) служит для подключения модуля к терминалам производства АО «МАССА-К»;
UA - модуль подключается к компьютеру или к кассе посредством подключения внешнего весового адаптера USB/MK;
U - модуль взвешивающий имеет встроенный интерфейс USB
для подключения к компьютеру или кассе;
UI - модуль взвешивающий имеет встроенный интерфейс USB
для подключения к компьютеру или кассе и разъем MDN-5 для подключения выносного индикатора.
К штатному варианту модуля могут быть подключены терминалы производства АО «МАССЛ-К» (крепления терминала к стене и стойке входят в комплект поставки):
терминалы A, A (RUEW);
терминалы АВ и АВ (RUEW);
терминал RA;
терминалы RP и R2P;
терминалы RL R2L.
К варианту исполнения UA модуля подключается компьютер посредством внешнего весового адаптера USB/MK. Касса может быть подключена через внешний интерфейс к компьютеру.

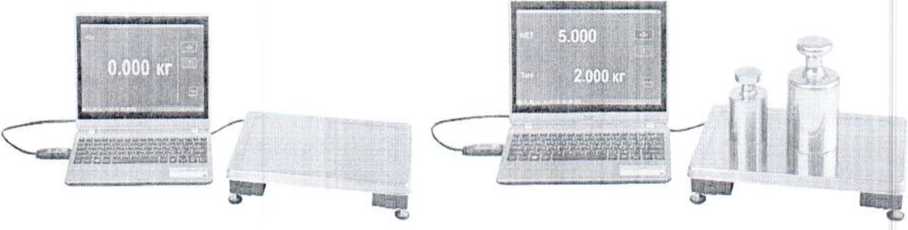

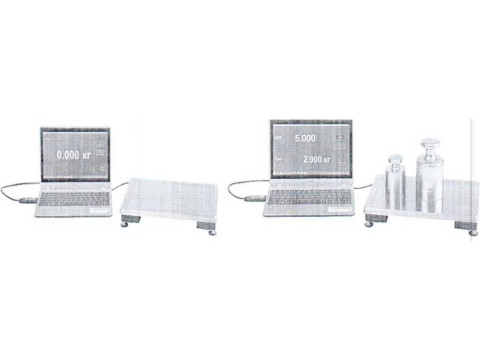

Рисунок 1 - Подключение ноутбука к варианту исполнения UA модуля
К вариантам исполнения U и UI модуля подключается компьютер посредством встроенного интерфейса USB модуля. Касса может быть подключена через внешний интерфейс к компьютеру.
К варианту исполнения U1 модуля может быть подключен компьютер или касса с одновременным подключением выносного индикатора.
Рисунок 2 - Подключение модуля МК к кассе и выносному
индикатору ИВ-3С
Применяемые в модулях взвешивающих внешний весовой адаптер USB/MK, встроенный интерфейс USB и разъем MDN-5 не позволяют вводить команды или данные, предназначенные или используемые для отображения данных, которые ясно не определены и ошибочно могут быть приняты за результат взвешивания; для фальсификации отображаемых, обработанных или сохраненных результатов измерений.
В модуле взвешивающем предусмотрена защита от несанкционированного изменения установленных регулировок (регулировки чувствительности (юстировки)) при помощи программного двадцатичетырехразрядного несбрасываемого счетчика, показания которого меняются случайным образом автоматически при каждой юстировке. Генератор случайных чисел выдает контрольное число - код юстировки. При юстировке код записывается в цифровой весоизмерительный датчик. При замене цифрового весоизмерительного датчика или при повторной юстировке код юстировки изменяется. Повторить код юстировки невозможно. Код юстировки отображается на мониторе компьютера или терминале (Рисунок 3).
Для контроля показаний счетчика (кода юстировки) модуля взвешивающего: на интерфейсе программы «Масса-К: Весовой терминал-100» установленной на компьютере необходимо нажать кнопку (информация) и открыть закладку «Параметры модуля взвешивающего»;
на терминале необходимо ввести определённые команды, описанные в руководстве по эксплуатации на терминал.
Версия ПО и Контрольная сумма ПО модуля взвешивающего

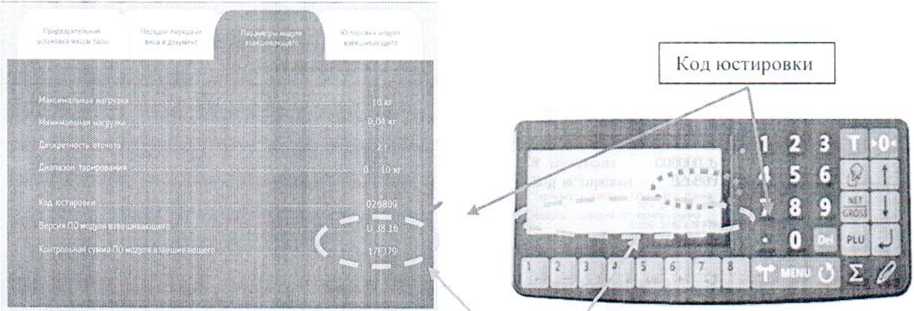

Рисунок 3 - Индикация кода юстировки, версии НО и контрольной
суммы 11О модуля взвешивающего: а - на мониторе компьютера, б - на
терминале.
Сделано в России
Модуль взвешнваютий
CD ® |[R[| Мах 6/15 kg Min 0,04 kg е = 2/5 g
Т = -6 kg
0°С/+40°С
МК-15.2
Версия IIO:U_38.1.6
Дата выпуска 20.08.19
miiiimiiiiiiiiiiii
Заводской номер 123456
Рисунок 4 - Маркировка модуля взвешивающего
Маркировка модуля взвешивающего производится на фирменной, разрушающейся при снятии планке. На которой нанесено:
торговая марка изготовителя и страна изготовления;
модификация модуля взвешивающего;
версия программного обеспечения;
дата выпуска;
серийный номер модуля взвешивающего в формате штрих-кода и в числовом формате;
класс точности по ГОСТ OIML R 76-1-201 1;
знак соответствия требованиям основных директив Таможенного союза.
максимальная нагрузка (Мах);
минимальная нагрузка (Min);
поверочный интервал (е);
максимальный диапазон устройства выборки массы тары;
особый диапазон температур.
Фотографии общего вида средств измерений представлены в приложении 1.
Пломбирование модулей не предусмотрено.
Обязательные метрологические требования: представлены в таблицах 1 -
Таблица 1
|
Наименование характеристики |
Значение |
|
Класс точности модуля взвешивающего по ГОСТ OIML R 76-1-2011 |
средний |
|
Повторяемость (размах) показаний, кг. не более |
|шре| |
|
Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем, не более |
от 0 до 4 % Мах |
|
Диапазон устройства первоначальной установки нуля, не более |
от 0 до 20 % Мах |
Таблица 2 - Обязательные метрологические характеристики
одноинтервальных модулей МК
|
Обозначение варианта исполнения |
Минимальная нагрузка (Min), кг |
Максимальная нагрузка (Мах), кг |
Действительная цена деления (d), поверочный интервал (е). г |
Число поверочных интервалов (п) |
Интервалы взвешивания, кг |
Пределы допускаемой погрешности при поверке (Impel)- г |
|
МК-5 |
0,02 |
5 |
1 |
5000 |
От 0.02 до 0.5 включ. Св.0.5 до 2,0 включ. Св 2.0 до 5,0 включ. |
±0.5 ±1.0 ±1,5 |
|
МК-10 |
0.04 |
10 |
2 |
5000 |
От 0,04 до 1,0 включ. Св. 1.0 до 4.0 включ. Св. 4.0 до 10.0 включ. |
— СП СП -Н -Н -Н |
|
МК-25 |
0.1 |
25 |
5 |
5000 |
От 0.1 до 2.5 включ. Св. 2.5 до 10 включ. Св. 10 до 25 включ. |
±2.5 ±5.0 ±7,5 |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке
Таблица 3 - Обязательные метрологические характеристики
двухинтервальных модулей МК
|
Обозначение варианта исполнения |
Минимальная нагрузка (Min), кг |
Максимальная нагрузка (Мах,/ Мах2), кг |
Действительная цена целения (d|/d2). поверочный интервал (е,/е2), г |
Число поверочных интервалов (П]/112) |
Интервалы взвешивания, кг |
Пределы допускаемой погрешности при поверке (Impel), г |
|
МК-6.2 |
0.02 |
3/6 |
1/2 |
3000/3000 |
От 0.02 до 0.5 включ. Св. 0,5 до 2.0 включ. Св. 2,0 до 3,0 включ. Св. 3,0 до 4.0 включ. Св. 4,0 до 6,0 включ. |
±0.5 ±1.0 ±1,5 ±2.0 ±3,0 |
|
МК-15.2 |
0.04 |
6/15 |
2/5 |
3000/3000 |
От 0,04 до 1.0 включ. Св. 1,0 до 4,0 включ. Св. 4.0 до 6.0 включ. Св. 6,0 до 10 включ. Св. 10 до 15 включ. |
±1,0 ±2,0 ±3,0 ±5.0 ±7,5 |
|
МК-32.2 |
0.1 |
15/32 |
5/10 |
3000/3200 |
От 0.1 до 2.5 включ. Св. 2.5 до 10 включ. Св. 10 до 15 включ. Св. 15 до 20 включ. Св. 20 до 32 включ. |
±2,5 ±5.0 ±7,5 ±10 ±15 |
|
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке | ||||||
Таблица 4 - Обязательные метрологические характеристики
трехинтервальных модулей МК
|
Обозначение варианта исполнения |
Минимальная нагрузка (Min), кг |
Максимальная нагрузка (Мах,/ Мах2/ Мах3), кг |
Действительная цена деления (di/d^/d;,), поверочный интервал (ei/e2/e3), г |
Число поверочных интервалов (прПэ/Пз) |
Интервалы взвешивания, кг |
Пределы допускаемой погрешности при поверке (|тре|). г | |
|
МК-6.3 |
0.01 |
1/3/6 |
0.5/1/2 |
2000/ 3000/ 3000 |
От 0,01 до 0.25 включ. Св. 0.25 до 1.0 включ. Св. 1.0 до 2,0 включ. Св. 2.0 до 3,0 включ. Св. 3.0 до 4.0 включ. Св. 4.0 до 6,0 включ. |
±0.25 ±0.5 ±1,0 ±1,5 ±2.0 ±3,0 | |
|
МК-15.3 |
0.02 |
3/6/15 |
1/2/5 |
3000/ 3000/ 3000 |
От 0.02 до 0.5 включ. Св. 0,5 до 2,0 включ. Св. 2.0 до 3.0 включ. Св. 3.0 до 4.0 включ. Св. 4.0 до 6.0 включ. Св. 6.0 до 10 включ. Св. 10 до 15 включ. |
±0.5 ±1.0 ±1.5 ±2.0 ±3.0 ±5,0 ±7.5 | |
|
МК-32.3 |
0.04 |
6/15/32 |
2/5/10 |
3000/ 3000/ 3200 |
От 0,04 до 1.0 включ. Св. 1.0 до 4.0 включ. Св. 4.0 до 6.0 включ. Св. 6.0 до 10 включ. Св. 10 до 15 включ. Св. 15 до 20 включ. Св. 20 до 32 включ. |
±1.0 ±2.0 ±3.0 ±5,0 ±7.5 ±10 ±15 | |
|
МК-32.3Р |
0,005 |
3/6/32 |
1/2/5 |
3000/ 3000/ 6400 |
От 0,005 до 0.5 включ. Св. 0.5 до 2,0 включ. Св. 2.0 до 3,0 включ. Св. 3.0 до 4,0 включ. Св.4,0 до 6.0 включ. Св.6,0 до 10 включ. Св. 10 до 32 включ. |
±0.5 ±1,0 ±1.5 ±2,0 ±3,0 ±5.0 ±7.5 | |
|
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке | |||||||
Таблица 5
|
Наименование характеристики |
Модификации модулей МК | |||||||||
|
5 |
6.2 |
6.3 |
10 |
15.2 |
15.3 |
25 |
32.2 |
32.3 |
32.3Р | |
|
Максимальный диапазон устройства выборки массы тары, кг |
5 |
3 |
1 |
10 |
6 |
3 |
25 |
15 |
6 |
5 |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 6.
Таблица 6
|
11аименование характеристики |
Значение |
|
Время установления показаний, с. не более |
2 |
|
Габаритные размеры (длина; ширина; высота), мм, не более |
340; 250; 60 |
|
Масса, кг. не более |
5 |
|
Параметры электрического питания через USB: напряжение постоянного тока, В |
от 4,5 до 6,0 |
|
Условия эксплуатации: предельные значения температуры. °C относительная влажность воздуха при температуре + 25 °C. %, не более |
0. +40 90 |
|
Вероятность безотказной работы за 2000 ч |
0,95 |
|
Средний срок службы, лет __ |
8 |
Комплектность
Таблица 7
|
Наименование |
Обозначение |
Количество | |
|
Модуль взвешивающий МК |
— |
1 шт. | |
|
Модуль взвешивающий МК. Паспорт. |
— |
1 экз. | |
|
Модуль взвешивающий МК. Руководство по эксплуатации. |
МК5.179.071 РЭ |
1 ЭКЗ. | |
|
1 Теречень специализированных предприятий, осуществляющих гарантийный и послегарантийный ремонт |
— |
1 экз. | |
Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.
Поверка осуществляется по ГОСТ OIML R 76-1-2011 «ГСП. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» (приложение ДА «Методика поверки весов»).
Сведения о методиках (методах) измерений: приведены в эксплуатационном документе.
Технические нормативные правовые акты и технические устанавливающие требования к типу средства измерений:
документы,
ТУ 4274-043-27450820-2019 «Модули взвешивающие МК. Технические условия»;
ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1.
Метрологические и технические требования. Испытания» (приложение ДА «Методика поверки весов»).
Перечень средств поверки: представлен в таблице 8.
Таблица 8
|
Наименование и тип средства поверки | |
|
Эталонные гири 4-го разряда | |
|
Примечания: Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью. Знак поверки наносится в паспорт. | |
Программное обеспечение
В модуле взвешивающем используется встроенное ПО, которое выполняет функции по сбору, обработке и передаче измерительной информации.
Идентификация программы модуля взвешивающего:
на интерфейсе программы «Масса-К: Весовой терминал 100» установленной на компьютере необходимо нажать кнопку ВЗИ (информация) и открыть закладку «Параметры модуля взвешивающего»;
на терминале необходимо ввести определённые команды, описанные в руководстве по эксплуатации на терминал.
На дисплее компьютера или индикаторе терминала отображается версия ПО и контрольная сумма ПО модуля взвешивающего (Рисунок 5).
При работе модуля взвешивающего с компьютером используется только специальное ПО «Масса-К: Весовой терминал 100»:
ПО устанавливаемое на компьютер выполняет функции по хранению, представлению и передаче измерительной информации.
Идентификация программы «Масса-К: Весовой терминал 100»:
при запуске «Масса-К: Весовой терминал 100» сверху интерфейса программы высвечивается версия ПО.

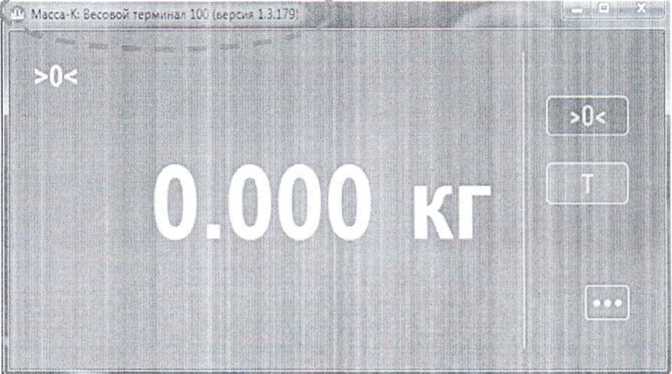

Рисунок 5 - Индикация наименования программы и ее версии установленной на компьютере
Идентификация программного обеспечения: представлена в таблице 9.
Таблица 9
|
Иде н т и ф и ка ци о н 11 ы е да и 11 и е (признаки) |
Значение | ||
|
110 модуля взвешивающего |
110 при работе модуля взвешивающего с компьютером | ||
|
Идентификационное наименование ПО |
Р32хх.НЕХ |
Масса-К: Весовой терминал 100 | |
|
Номер версии (идентификационный номер) НО* |
U_38.1.6 |
1.3.179 | |
|
Цифровой идеитификатор ПО** |
17F379 |
сО79ЬЗса | |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC 24 |
CRC 32 | |
* Номер версии (идентификационный номер) НО не ниже указанного_____
** Цифровой идентификатор приведен для указанной в таблице версии ПО
