Датчики давления микропроцессорные СЕНСОР

Номер в ГРСИ РФ: РБ 03 04 2398 07
Раздел: Средства измерений давления [4]
Категория: Датчики давления
Производитель / заявитель: ООО "ТеплоСАР", г. Минск
Скачать
Описание типа РБ 03 04 2398 07 [2004-03-03]
rb-03-04-2398-07_2004-03-03.pdf
Скачать
Описание типа РБ 03 04 2398 07 [2007-01-01]
rb-03-04-2398-07_2007-01-01.pdf
Скачать
Описание типа РБ 03 04 2398 07 [2008-10-06]
rb-03-04-2398-07_2008-10-06.pdf
Скачать
Нет данных о поставщике

Датчики давления микропроцессорные СЕНСОР (в дальнейшем датчики) предназначены для непрерывного преобразования избыточного давления, разрежения и разности давлений в унифицированный выходной сигнал.

Информация по Госреестру

Основные данные
Номер по Госреестру РБ 03 04 2398 07
Наименование Датчики давления микропроцессорные СЕНСОР
Год регистрации 2007
Номер сертификата 4905
Дата регистрации 2007-10-25
Срок действия -
Получатель сертификата ООО "ТеплоСАР", г. Минск, Республика Беларусь (BY)
Производитель / Заявитель

ООО "ТеплоСАР"

Адрес: 220141, г. Минск, Староборисовский тр-т, 51, к. 506

Контакты: тел./факс(017)211-83-25 // E-mail: teplosar@mail.ru

Поверка

Межповерочный интервал / Периодичность поверки 12 мес.
Методика поверки Поверка СИ, в т.ч. находящихся в эксплуатации, проводится по СТБ 8069-2017 (НТК №04-18).

Поверители

Скачать

Описание типа РБ 03 04 2398 07 [2004-03-03]
rb-03-04-2398-07_2004-03-03.pdf
Скачать
Описание типа РБ 03 04 2398 07 [2007-01-01]
rb-03-04-2398-07_2007-01-01.pdf
Скачать
Описание типа РБ 03 04 2398 07 [2008-10-06]
rb-03-04-2398-07_2008-10-06.pdf
Скачать

Описание типа

Назначение

Датчики давления микропроцессорные СЕНСОР (в дальнейшем датчики) предназначены для непрерывного преобразования избыточного давления, разрежения и разности давлений в унифицированный выходной сигнал.

Область применения: системы контроля и автоматического управления технологическими процессами в различных отраслях хозяйственной деятельности.

Описание

Датчики состоят из пустотелого цилиндрического корпуса, нижняя часть которого заканчивается штуцером для присоединения к месту отбора давления (модели СЕНСОР-ДИ-101, 211, 111) , торцевой мембраной (СЕНСОР-ДИ-110) или тензомодулем разности давлений (СЕНСОР-ДД-240). Внутри корпуса находится тензометрический датчик с встроенным термодатчиком и плата с элементами электрической схемы . К верхней части корпуса прикреплен четырехконтактный разъем для подключения внешних цепей.

Принцип действия датчиков состоит в следующем : под воздействием давления измеряемой среды изменяется сопротивление тензодатчика, что в свою очередь приводит к изменению выходного сигнала датчика прямо пропорционально измеряемому давлению. На плате установлен микропроцессор, который получает информацию о текущей температуре от термодатчика и давлении от тензодатчика. Используя данные о температуре и давлении, микропроцессор по программе вычисляет значение поправки и корректирует выходной сигнал для компенсации нелинейности тензодатчика и погрешности от воздействия температуры.

Место нанесения поверительного клейма-наклейки указано в приложении А.

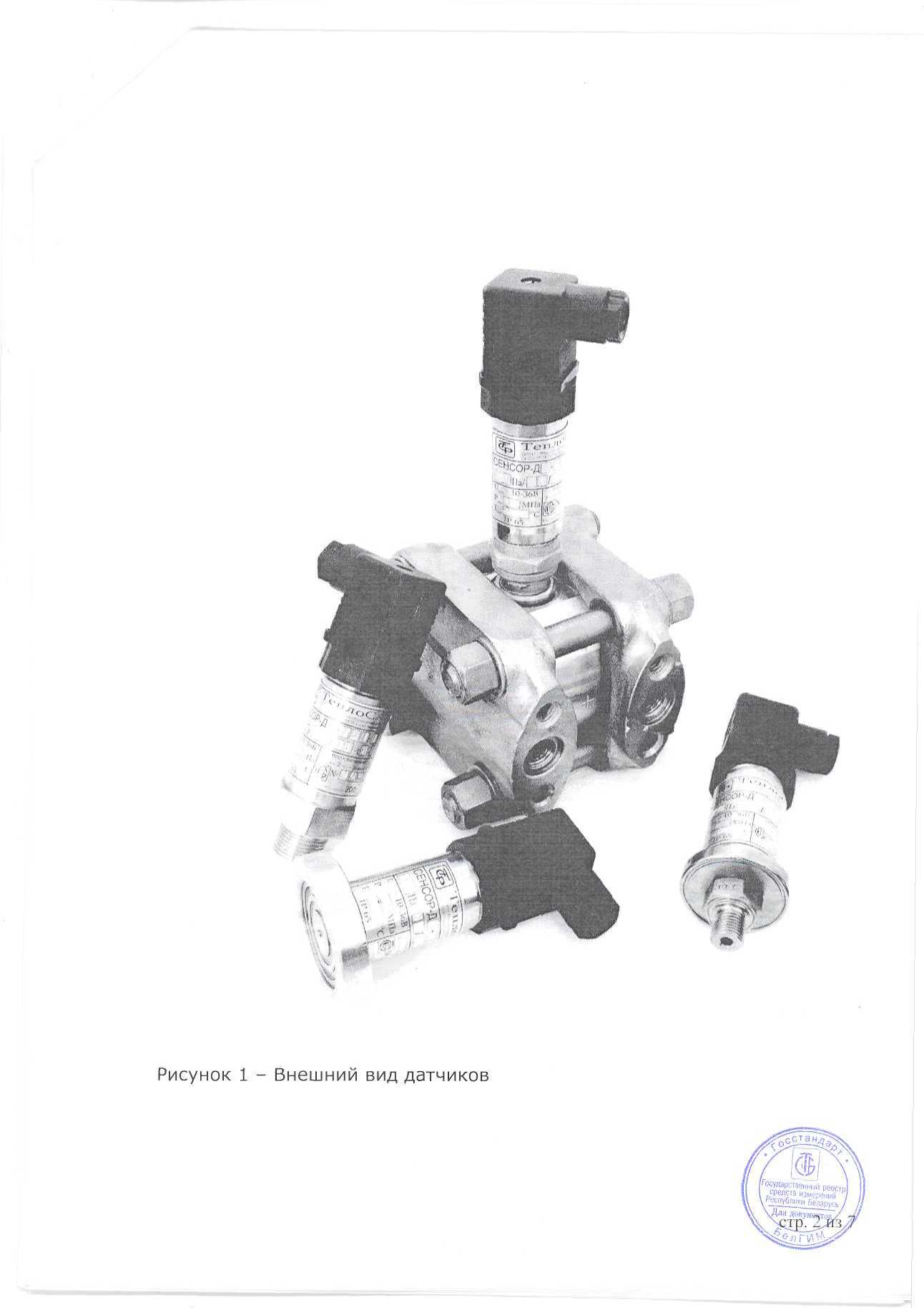

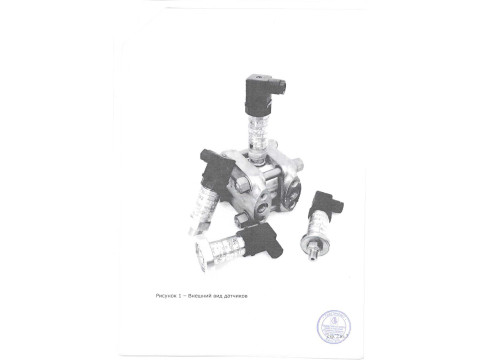

Внешний вид датчиков представлен на рисунке 1.

То з(,н

М1Й

POCwiap'raumiM peccrj У2-«»6Пяп fe.TJpM-K / \Ды г*уни(т.^/

Рисунок 1 - Внешний вид датчиков

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИС ГИКИ

1. Обозначение моделей, верхний и нижний пределы измерений, пределы допускаемой основной приведенной погрешности, масса указаны в таблице 1.

Таблица 1

Обозначение модели

Пределы измерений

Пределы допускаемой основной приведенной погрешности, % от диапазона

Масса кг, не более

Нижний

Верхний

СЕНСОР-ДВ-111

-2,5;-4,0;-б;-10;-1б;

-25;-40;-60;-100кПа

0 кПа

±0,5

0,25

СЕНСОР-ДИ-Ю1

0 кПа

2,5;4,0;6;10;16;25;

40;60;100 кПа

±0,2 ±0,25 ±0,5

СЕНСОР-ДИ-110

СЕНСОР-ДИ-111

0 кПа

25; 40; 60; 100 кПа

СЕНСОР-ДИ-211

0 МПа

0,16;0,25;0,4;0,6; 1,0;

1,6; 2,5; 4,0; 6 ; 10; 16;

25; 40; 60 МПа

СЕНСОР-ДД-240

0 кПа

1,6;2,5;4,0;6,0;6,3; 10;

16;25;40;60;63;100;160;

250кПа

5

2. Перечень материалов, применяемых при изготовлении датчиков, указан в таблице 2.

Таблица 2

Обозначение модели

Исполнение по материалам

Материал чувствительной мембраны

Материал полости, принимающей давление

Материал корпуса

101

Сплав 36НХТЮ ГОСТ 5632-72

Латунь Л-59 ГОСТ 2060-90

Сталь 12Х18Н10Т

ГОСТ 5632-72

110, 111, 211

Титановый сплав ВТ1-00 ГОСТ 19807-91

Сталь 12Х18Н10Т

ГОСТ 5632-72

Сталь12Х18Н10Т

ГОСТ 5632-72

240

01

Сплав 36НХТЮ ГОСТ 5632-72

Углеродистая сталь с покрытием ГОСТ 380-94

Сталь 12Х18Н10Т

ГОСТ 5632-72

02

Сплав 36НХТЮ ГОСТ 5632-72

Сталь 12Х18Н10Т

ГОСТ 5632-72

Сталь 12Х18Н10Т

ГОСТ 5632-72

3. Выходные электрические сигналы постоянного тока по ГОСТ 26.011-80 0-5 мА или 4-20 мА.

4. Габаритные и присоединительные размеры указаны в приложении Б.

5. Питание датчиков осуществляется от источника постоянного тока напряжением от 10 до 36 В.

6. Потребляемая мощность не более 1 ВА.

7. Диапазон температур окружающего воздуха в зависимости от климатического исполнения по ГОСТ 15150-69:

У2* - от минус 30 °C до плюс 80 °C;

УХЛ3.1* - от 5 °C до 50 °C.

8. Дополнительная погрешность, вызванная отклонением температуры окружающего воздуха от нормальных условий (23±2) °C в пределах рабочих температур не более ±0,1 % на 10 °C.

9. По степени защиты оболочки от воздействия пыли и воды датчики соответствуют исполнению IP54 по ГОСТ 14254-96.

10. Датчики могут иметь исполнение по взрывозащите «искробезопасная электрическая цепь уровня «!Ь» в комплекте с блоком питания БПД-24Ех ТУ4264-001-29301297-97 или блоками других типов, имеющих вид взрывозащиты «искробезопасная электрическая цепь «ia» или «ib» с Uo < 24В, 10 < 120мА, Со > 0,08pF, Lo > 0,5мН для подгруппы взрывозащищенного электрооборудования ПС (определения по ГОСТ 30852.10-2002). Маркировка взрывозащиты ExibIICT6 X.

11. Средняя наработка на отказ не менее 100000ч.

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносят на специальную табличку на корпусе датчика методом шелкографии, а также на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплект поставки датчика указан в таблице 3.

Таблица 3.

ОБОЗНАЧЕНИЕ

КОЛ-ВО

ПРИМЕЧАНИЕ

Датчик

1

Паспорт

1

Руководство по эксплуатации

1

на 10 датчиков

Упаковка

1

Блок питания БПД-24Ех|Ы1С

ТУ4264-001-29301297-97

1

Только для датчиков взрывозащищенного исполнения по требованию заказчика

ТЕХН И Ч ЕСКИЕ ДОКУ М Е НТ Ы

ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами . Общие технические условия»,

ГОСТ 30852.0-2002 «Электрооборудование взрывозащищенное. Часть 0. Общие требования»,

ГОСТ 30852.10-2002 «Электрооборудование взрыво-защищенное. Часть 11. Искробезопасная электрическая цепь i»,

МИ 1997-89 «Преобразователи давления измерительные. Методика

поверки».

Научно-исследовательский испытательный центр БелГИМ

г.Минск, Старовиленский тракт, 93, тел.334-98-13

Аттестат аккредитации № BY 112.02.1.0.0025
