Машина универсальная испытательная Kason WDW-10 № 2009692

Назначение

Машина универсальная испытательная Kason WDW-10 №  2009692

(далее по тексту - машина) предназначена для измерений силы, перемещения, скорости перемещения при испытаниях образцов на растяжение и сжатие в режиме статического нагружения.

Область применения - оценка соответствия техническим требованиям.

Описание

Принцип действия машины основан на деформации испытуемых образцов с помощью электромеханического привода и измерения прикладываемой силы в режиме нагружения.

Конструктивно машина состоит из двух направляющих колонн, образующих совместно с подвижной траверсой и основанием две зоны для проведения испытаний: верхняя зона предназначена для испытаний на растяжение, нижняя для испытаний на сжатие. Электронный блок машины включает в себя измерительную систему и систему управления и торможения.

Измерительная система машины содержит канал измерений силы, состоящий из двух датчиков силы, аналого-цифрового преобразователя (АЦП) и источника питания. Принцип действия канала измерений силы заключается в преобразовании датчиками силоизмерительной нагрузки, воздействующей на образец, в электрический сигнал, который передается на АЦП электронного блока управления. В систему управления и торможения входит сервопривод с платой управления. Совместно с каналом измерения силы система управления и торможения позволяет обеспечивать заданные параметры движения траверсы, контролировать ее перемещение, скорость перемещения и создаваемую в процессе испытаний нагрузку на образец.

Машина выполнена в напольном исполнении с управлением от персонального компьютера (ПК). Обработка, анализ и отображение результатов измерений осуществляется программным обеспечением MaxTest, установленным на ПК.

В машине применяются датчики силы TQ-A1 зав. № NOJC20E01266, производства фирмы «JINAN TAIOIN ELECTRIC СО., LTD», Китай и CH-LF1-10KN инв. № 136, производства фирмы «CHARTECH ELECTRONIC СО.», Соединенные Штаты Америки.

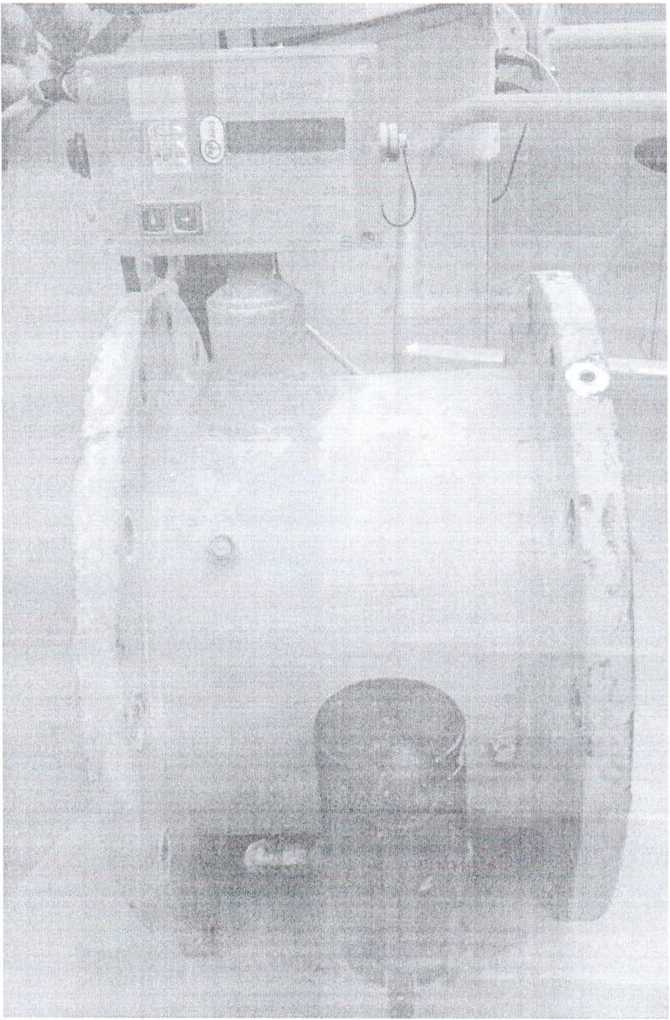

Фотографии общего вида средств измерений представлены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Обязательные метрологические требования представлены в таблице 1.

Таблица 1

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица 2

Комплектность

Таблица 3

Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на маркировочную табличку машины.

Поверка осуществляется по СТБ 8034-2011 «Система обеспечения единства измерений Республики Беларусь. Машины для испытания материалов на растяжение, сжатие и изгиб. Методика поверки».

Сведения о методах измерений

Технические нормативные правовые акты и технические документы устанавливающие:

требования к типу средств измерений:

техническая документация (руководство по эксплуатации, технический паспорт) «Jinan Kason Testing Equipment Co., Ltd.», Китай;

ГОСТ 28840-90 «Машины для испытаний материалов на растяжение, сжатие и изгиб. Общие технические требования»;

методику поверки:

СТБ 8034-2011 «Система обеспечения единства измерений Республики Беларусь. Машины для испытания материалов на растяжение, сжатие и изгиб. Методика поверки».

Перечень средств поверки: представлен в таблице 4.

Таблица 4__

____________________Наименование и тип средств поверки____________________ Штангенциркуль ШЦ-1-150-0,1 по ГОСТ 166-89_______________________________

Головка электронная измерительная ИЧЦ-10 класса точности 1___________________

Линейка измерительная металлическая -1000 мм, с допускаемым отклонением длины ±0,2 мм по ГОСТ 427-75____________________________________________

Секундомер СДСпр-1-2 класса точности 2____________________________________

Динамометры электронные класса точности 0,5 по СТБ ISO 376-2012_____________

Термогигрометр ИВА-6Н-Д_____________________________________________

Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.

Идентификация программного обеспечения: представлена в таблице 5.

Таблица 5

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: машина универсальная испытательная Kason WDW-10 № 2009692 соответствует требованиям технической документации «Jinan Kason Testing Equipment Co., Ltd.», Китай, TP TC 004/2011, TP TC 020/2011.
