Приборы для определения механических характеристик стальных изделий Импульс-2М
| Номер в ГРСИ РФ: | РБ 03 03 2562 05 |
|---|---|
| Раздел: | Средства измерений силы и твердости [3] |
| Производитель / заявитель: | ГНУ "Институт прикладной физики Национальной академии наук Беларуси" (ИПФ НАН), г. Минск |
|
Описание типа РБ 03 03 2562 05 [2005-01-01]
rb-03-03-2562-05_2005-01-01.pdf
|
Скачать |
Приборы для определения механических характеристик стальных изделий Импульс-2М (далее - приборы) предназначены для измерения твердости по шкалам Бринелля и Роквелла «С» металлических изделий и предела прочности изделий из сталей перлитного класса массой не менее 2.5 кг и шероховатостью поверхности Ra не более 1,6 мкм, а также мелких деталей (толщиной не менее 3 мм) при условии их притирки к более массивным изделиям с помощью консистентной смазки.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 03 2562 05 |
| Наименование | Приборы для определения механических характеристик стальных изделий Импульс-2М |
| Год регистрации | 2005 |
| Номер сертификата | 3380 |
| Дата регистрации | 2005-06-30 |
| Срок действия | - |
| Получатель сертификата | Государственное научное учреждение "Институт прикладной физики Национальной академии наук Беларуси", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
Государственное научное учреждение "Институт прикладной физики Национальной академии наук Беларуси"
Адрес: 220072, г. Минск, ул. Академическая, 16
Контакты: (017)284-17-94 / (017)284-10-81 / E-mail: admcom@iaph.bas-net.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится в соответствии с МРБ МП. 1493-2005. |
Поверители
Скачать
|
Описание типа РБ 03 03 2562 05 [2005-01-01]
rb-03-03-2562-05_2005-01-01.pdf
|
Скачать |
Описание типа
Назначение
Приборы для определения механических характеристик стальных изделий Импульс-2М (далее - приборы) предназначены для измерения твердости по шкалам Бринелля и Роквелла «С» металлических изделий и предела прочности изделий из сталей перлитного класса массой не менее 2.5 кг и шероховатостью поверхности Ra не более 1,6 мкм, а также мелких деталей (толщиной не менее 3 мм) при условии их притирки к более массивным изделиям с помощью консистентной смазки.
Область применения - предприятия машиностроения, приборостроения, энергетики, авиа- и судостроения, транспорта и др.
Описание
Прибор Импульс-2М состоит из ударного преобразователя и размещенных в одном корпусе блока АЦП и карманного персонального компьютера - КПК. Ударный преобразователь соединен с блоком АЦП и КПК посредством интерфейсного кабеля.
Сущность используемого в приборе метода заключается в нанесении удара жестким индентором по поверхности испытываемого изделия и регистрации с момента касания скорости внедрения индентора в контролируемый металл в процессе испытательного удара. При движении индентора, прикрепленный к нему постоянный магнит, наводит в катушке индуктивности ЭДС. пропорциональную скорости движения индентора. Этот сигнал усиливается в предварительном усилителе и поступает в блок АЦП, где преобразуется в цифровой формат с частотой дискретизации 5 МГц. запоминается и передается в карманный персональный компьютер, где обрабатывается по специальным алгоритмам и производится расчет твердости. Затем в соответствии с ГОСТ 22761-77 по полученным значениям твердости определяется предел прочности контролируемого образца.
Внешний вид прибора Импульс-2М представлен на рисунке I.
Схема с указанием мест для нанесения государственного поверительного клейма-наклейки приведена в Приложении А.

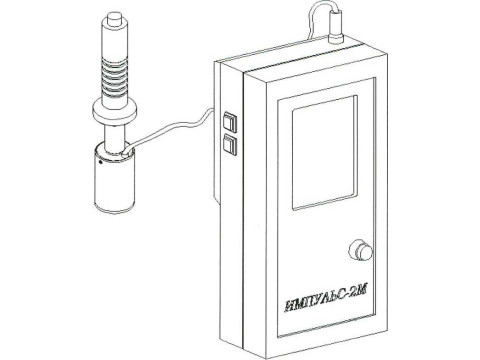

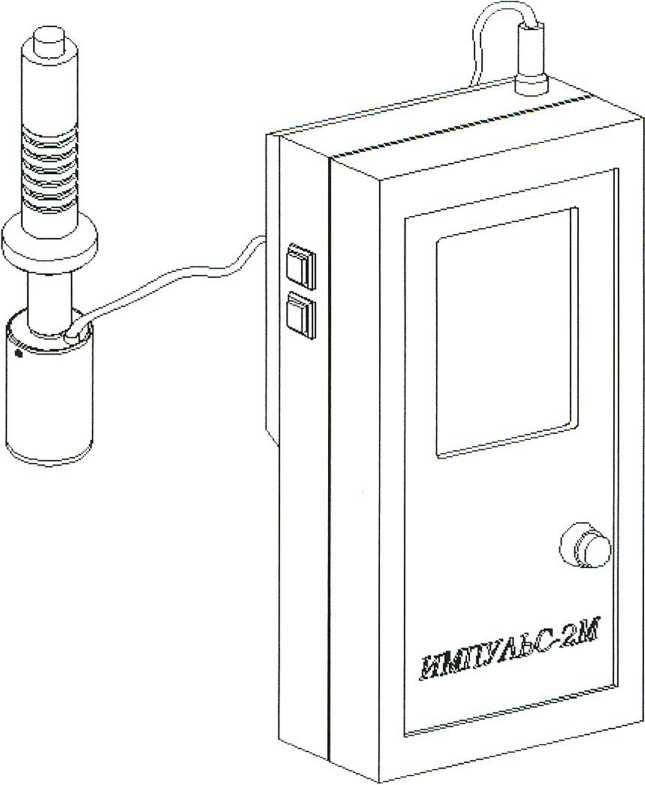

Рисунок 1 - Внешний вид прибора для определения механических характеристик стальных изделий Импульс-2М
Основные технические и метрологические характеристики
Диапазоны измерения твердости: • по шкале Роквелла «С» • по шкале Бринелля
от 20 до 67 HRC; от 90 до 430 НВ;
Пределы допускаемой абсолютной погрешности измерения твердости плоских, выпуклых и вогнутых изделий соответствуют приведенным в таблице 1.
Таблица 1
|
Наименование шкалы |
Пределы допускаемой абсолютной погрешности измерения твердости |
Значение твердости образцовой меры твердости 2-го разряда по ГОСТ 9031-75, используемой для калибровки |
|
Шкала Роквелла «С» |
±2 HRC |
(25 ± 5) HRC |
|
±1,5 HRC |
(45 ± 5 ) HRC | |
|
±1,5 HRC |
(65 ± 5) HRC | |
|
Шкала Бринелля |
±10 НВ |
(100 ±25) НВ |
|
±15 НВ |
(200 ± 50) НВ | |
|
±15 НВ |
(400 ± 50) НВ |
Диапазон измерения предела прочности. МПа
от 380 до 1520.
Пределы допускаемой абсолютной погрешности измерения предела прочности плоских, выпуклых и вогнутых изделий соответствуют приведенным в таблице 2.
Таблица 2
|
Наименование шкалы |
Пределы допускаемой абсолютной погрешности измерения предела прочности. МПа |
Значение твердости образцовой меры твердости 2-го разряда по ГОСТ 9031 -75, используемой для калибровки |
|
Шкала Бринелля |
±35 |
(100 ±25) НВ |
|
±55 |
(200 ± 50) НВ | |
|
±80 |
(400 ± 50) НВ |
2,5.
Минимальная масса контролируемого изделия, кг,
Минимальная толщина контролируемого изделия, мм.
Минимальный радиус кривизны поверхности контролируемого изделия выпуклых изделий, мм, вогнутых изделий, мм.
40,
200.
Максимальное значение параметра шероховатости Ra контролируемого изделия, мкм,
1,6.
не более 4.
не более 10.
не менее 400.
7.
0,7.
6.
Время одного измерения, с.
Время установления рабочего режима, с.
Количество запоминаемых измерений
Время непрерывной работы, ч, не менее
Потребляемый ток, А, не более
Номинальное напряжение питания постоянного тока, В.
Габаритные размеры, мм, не более
|
ударного преобразователя |
030x140. |
|
блок обработки АЦП и КПК |
205x110x72. |
|
Масса, кг, не более | |
|
ударного преобразователя |
0,2, |
|
блок обработки АЦП и КПК |
0,85. |
|
Степень защитной оболочки по ГОСТ 14254-96 |
IP 20В. |
|
Средний срок службы, лет |
не менее 10. |
|
Средняя наработка на отказ, ч |
не менее 5000. |
|
Среднее время восстановления, ч |
не более 1. |
|
Предельный рабочий диапазон температур. °C |
от плюс 5 до плюс 40. |
|
Относительная влажность в рабочих условиях. % |
75 при температуре 30°С. |
|
Атмосферное давление в рабочих условиях, кПа |
от 84,0 до 106,7. |
|
Предельный диапазон температур транспортирования. °C, |
от минус 25 до плюс 55. |
|
Относительная влажность при транспортировании, % |
(95±3) при температуре 35°С. |
Класс защиты от поражения электрическим током по ГОСТ 12.2.091-2002 III.
Знак Государственного реестра
Знак Государственного реестра наносится па переднюю корпуса прибора корпуса способом, обеспечивающим его сохранность в течение всего срока службы, и типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Комплект поставки прибора приведен в таблице 3.
Таблица 3
|
Наименование |
Количество |
|
Прибор для определения механических характеристик стальных изделий Импульс-2М |
1 |
|
Паспорт |
1 |
|
Чехол |
1 |
|
Свидетельство о поверке |
1 |
|
Методика поверки МРБ МП. 1493 - 2005 |
1 |
Технические документы
ТУ BY 100289280.020 - 2005 Прибор для определения механических характеристик стальных изделий Импульс-2М. Технические условия.
МРБ МП. 1493 - 2005 Прибор для определения механических характеристик стальных изделий Импульс-2М. Методика поверки.
ГОСТ 12997-84 Изделия ГСП. Общие технические условия.
Заключение
Приборы для определения механических характеристик стальных изделий Импульс-2М соответствуют требованиям ТУ BY 100289280.020-2005, ГОСТ 12997-84.
Межповерочный интервал - 12 месяцев. Научно-исследовательский Испытательный центр БелГИМ г. Минск, Старовиленский тракт, 93. Тел. 234-98-13
Аттестат аккредитации № BY 112.02.1.0.0025
