Твердомеры портативные цифровые ТПЦ-4

Назначение

Твердомеры портативные цифровые ТПЦ-4 (далее - твердомеры) предназначены для измерений твердости сталей по шкалам Бринелля и Роквелла «С» на различных стадиях технологического процесса, а также готовых изделий на предприятиях машиностроения, приборостроения, энергетики, авиа- и судостроения, транспорта и др.

Твердомеры позволяют производить измерения на плоских и выпуклых поверхностях массивных образцов (масса более 1,2 кг) с радиусом кривизны более 20 мм и чистотой обработки не хуже Ra 1,6. Твердомеры позволяют производить также измерения твердости мелких деталей (толщина более 2 мм), при условии их притирки к более массивным изделиям с помощью консистентной смазки.

Описание

Принцип действия твердомеров заключается в нанесении локального удара жестким индентором по испытываемому изделию; регистрации временного интервала между двумя последовательными соударениями индентора с контролируемой поверхностью и преобразовании полученного сигнала с выведением на табло индикатора прибора величины твердости контролируемого изделия непосредственно в единицах Роквелла, Бринелля и в условных единицах.

Твердомер изготавли вается:

- в виде базовой модификации ТПЦ-4, обеспечивающей возможность измерения твердости плоских и выпуклых изделий, в диапазоне чисел 20-67 по шкале Роквелла и в диапазоне чисел 90-450 по шкале Бринелля;                                /Д',A      Д

/Г &

Лист I из 6                                         V '           ■ - ;

- в виде модификации ТПЦ-4М, позволяющей измерять твердость плоских, выпуклых и вогнутых изделий, в диапазоне чисел 20-67 по шкале Роквелла и в диапазоне чисел 90-450 по шкале Бринелля.

Внешний вид твердомера ТПЦ-4 представлен на рисунке 1.

Схема с указанием мест для нанесения государственного поверительного клейма-наклейки приведена в Приложении А к описанию типа.

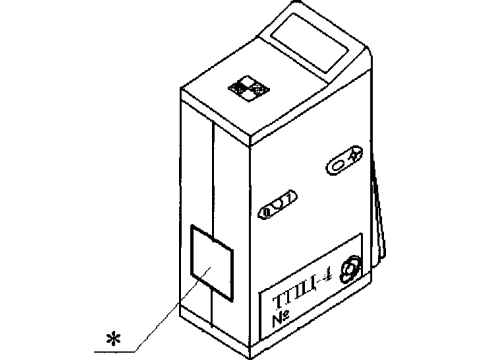

Рисунок 1 - Внешний вид твердомера ТПЦ-4

Основные технические и метрологические характеристики

1 Диапазоны измерений твердомера приведены в таблице 1.

Таблица 1

2 Пределы допускаемой абсолютной погрешности измерения твердости плоских и выпуклых изделий:

• по шкале Роквелла «С»          ±2 HRC на мере твердости (25 ± 5) HRC;

±1,5 HRC на мере твердости (45 ± 5) HRC;

±1,5 HRC на мере твердости (65 ± 5) HRC;

• по шкале Бринелля              ±10 НВ на мере твердости (100 ± 25) НВ;

±15 НВ на мере твердости (200 ±50) НВ;

±15 НВ на мере твердости (400 ±50) НВ.

Пределы допускаемой абсолютной погрешности измерения твердости вогнутых изделий:

• по шкале Роквелла «С»          ±3 HRC на мере твердости (25 ± 5) HRC;

±2,5 HRC на мере твердости (45 ± 5) HRC;

±2,5 HRC на мере твердости (65 ± 5) HRC;

• по шкале Бринелля              ±10 НВ на мере твердости (100 ± 25) НВ;

±15 НВ на мере твердости (200 ±50) НВ;

±15 НВ на мере твердости (400 ±50) НВ.

3 Минимальное значение массы изделия, кг

4 Минимальный радиус кривизны выпуклого изделия, мм

5 Минимальный радиус кривизны вогнутого изделия, мм

6 Параметр шероховатости контролируемой поверхности Ra, мкм         не более 1,6.

7 Время одного измерения, с                                               не более 3.

8 Число измерений от одной заводки                                   не менее 30.

9 Время установления рабочего режима, с                                не более 4.

10 Время непрерывной работы, ч                                       не менее 8.

11 Питание твердомера осуществляется от одной батареи типа «Крона» с номинальным напряжением 9 В.

12 При измерении значений твердости, выходящих за верхний предел соответствующих шкал на индикаторном табло твердомера отображается число 999.

13 При измерении значений твердости, выходящих за нижний предел соответствующих шкал на индикаторном табло твердомера отображается число 000.

14 Габаритные размеры приведены в таблице 1.

Таблица 1

15 Масса твердомера ТПЦ-4, кг твердомера ТПЦ-4М, кг

не более 0,3;

не более 0,45.

от плюс 5 до плюс 40.

75 при температуре 30°С. от 84,0 до 106,7. от минус 25 до плюс 55.

16 Диапазон температур при эксплуатации, °C

17 Относительная влажность при эксплуатации, %

18 Атмосферное давление в рабочих условиях, кПа

19 Диапазон температур при транспортировании, °C

20 Относительная влажность при транспортировании, % (95±3) при температуре 35°C.

21 Степень защитной оболочки по ГОСТ 14254-96

IP 20.

III.

не менее 5000.

не более 1.

не менее 10.

22 Класс защиты от поражения электрическим током по

ГОСТ 12.2.091-2002

23 Средняя наработка на отказ, ч

24 Среднее время восстановления, ч

25 Средний срок службы, лет

Знак Государственного реестра

Знак Государственного реестра наносится на переднюю панель корпуса твердомера способом, обеспечивающим его сохранность в течение всего срока службы, и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Технические документы

ТУ BY 100289280.012 - 2005 Твердомеры портативные цифровые ТПЦ-4. Технические условия.

МРБ МП. 1468 - 2005 Твердомер портативный цифровой ТПЦ-4. Методика поверки.

ГОСТ 12997-84 Изделия ГСП. Общие технические условия.

Заключение

Твердомеры портативные цифровые ТПЦ-4 соответствуют требованиям ТУ BY 100289280.012 - 2005, ГОСТ 12997-84.

Межповерочный интервал - 12 месяцев.

Научно-исследовательский

Испытательный центр БелГИМ

г. Минск, Старовиленский тракт, 93,

Тел. 234-98-13

Аттестат аккредитации № BY 112.02.1.0.0025
