Датчики весоизмерительные тензорезисторные Dual shear beam
| Номер в ГРСИ РФ: | РБ 03 02 9837 23 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Датчики весоизмерительные |
| Производитель / заявитель: | "Zhonghang Electronic Measuring Instruments Co., LTD (ZEMIC)", Китай |
|
Описание типа РБ 03 02 9837 23 [2023-06-05]
rb-03-02-9837-23_2023-06-05.pdf
|
Скачать |
Датчики весоизмерительные тензорезисторные Dual shear beam (далее - датчики) предназначены для измерения и преобразования приложенной к ним механической нагрузки в нормированный электрический сигнал при использовании в весо- и силоизмерительном оборудовании.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 9837 23 |
| Наименование | Датчики весоизмерительные тензорезисторные Dual shear beam |
| Год регистрации | 2023 |
| Номер сертификата | 16423 |
| Дата регистрации | 2023-06-05 |
| Срок действия | 2028-06-05 |
| Получатель сертификата | ООО «ГК ЗЕМИК», г. Белгород, Российская Федерация |
Производитель / Заявитель
фирма "Zhonghang Electronic Measuring Instruments Co., LTD (ZEMIC)"
Адрес: P.O. Box 2, Hanzhong 723007, Shaanxi
Контакты: +86 916 2386128, +86 139 9261 1993 / +86 916 2650616 / fengcao@zemic.com.cn
Поверка
| Межповерочный интервал / Периодичность поверки | -* |
| Методика поверки | Первичную государственную поверку проводить по ГОСТ 8.631-2013 «Государственная система обеспечения единства измерений. Датчики весоизмерительные. Общие технические требования. Методы испытаний». (приложение ДА «Методика поверки»). * - МПИ бессрочный |
Поверители
Скачать
|
Описание типа РБ 03 02 9837 23 [2023-06-05]
rb-03-02-9837-23_2023-06-05.pdf
|
Скачать |
Описание типа
Назначение
Датчики весоизмерительные тензорезисторные Dual shear beam (далее - датчики) предназначены для измерения и преобразования приложенной к ним механической нагрузки в нормированный электрический сигнал при использовании в весо- и силоизмерительном оборудовании.
Область применения - различные отрасли промышленности, сельского хозяйства и торговли.
Описание
Датчики состоят из жесткого металлического упругого элемента на поверхности которого наклеены фольговые тензорезисторы, объединенные в мостовую схему с элементами термокомпенсации и нормирования. Конструктивно упругий элемент выполнен в форме балки на двух опорах цилиндрического, квадратного и прямоугольного сечений.
Под действием силы тяжести упругий элемент вместе с тензорезисторами деформируется и вызывает изменения электрического сопротивления тензорезисторов и, как следствие, разбалансирование мостовой схемы пропорционально приложенной силе тяжести.
Датчики выпускаются следующих модификаций: В9В1, В9С, B9D, В9Е, B9F, В9Н, B9N, Н9С, H9D, Н9Н, H9N, НМ9А, НМ9В, НМ9С, НМ9Е. Модификации датчиков отличаются техническими характеристиками.

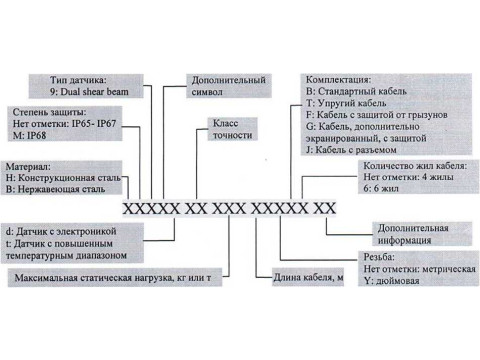

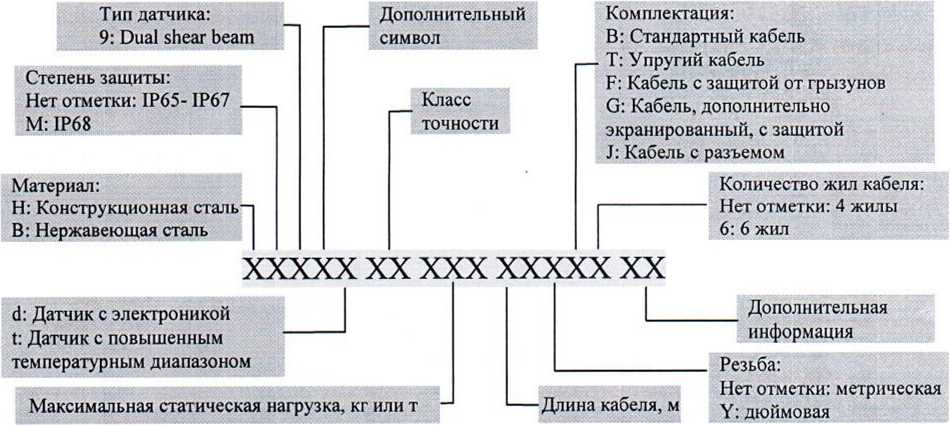

Обозначение модификаций датчиков приведено на рисунке 1.
Рисунок 1 - Обозначение модификаций датчиков
Обязательные метрологические требования приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Класс точности |
СЗ |
|
Максимальное число поверочных интервалов |
3000 |
|
Коэффициент распределения погрешности |
0,7 |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям, указаны в таблице 2.
Комплектность
Таблица 3
|
Наименование |
Количество |
|
Датчик в сборе соответствующей модификации |
1 шт. |
|
Паспорт |
1 экз. |
|
Упаковка |
1 шт. |
Место нанесения знака утверждения типа средств измерений - наносится на паспорт.
Первичная поверка датчиков осуществляется по ГОСТ 8.631-2013 (OIML R 60:2000) «Государственная система обеспечения единства измерений. Датчики весоизмерительные. Общие технические требования. Методы испытаний» (приложение ДА «Методика поверки»).
Сведения о методах измерений
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
1. ГОСТ 8.631-2013 (OIML R 60:2000) «Государственная система обеспечения единства измерений. Датчики весоизмерительные. Общие технические требования. Методы испытаний»;
2. Техническая документация фирмы «Zhonghang Electronic Measuring Instruments Co., LTD (ZEMIC)», Китай.
методику поверки: ГОСТ 8.631-2013 (OIML R 60:2000) «Государственная система обеспечения единства измерений. Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Программное обеспечение отсутствует.
Заключение о соответствии утвержденного типа требованиям технических нормативных правовых актов и/или технической документации производителя:
Датчики весоизмерительные тензорезисторные Dual shear beam модификаций В9В1, В9С, B9D, В9Е, B9F, В9Н, B9N, Н9С, H9D, Н9Н, H9N, НМ9А, НМ9В, НМ9С, НМ9Е соответствуют требованиям технической документации фирмы «Zhonghang Electronic Measuring Instruments Co., LTD (ZEMIC)», Китай.
Таблица 2
|
Наименование характеристики |
Значение характеристики для модификаций | |||||||||||
|
В9В1 |
В9С, Н9С |
B9D, H9D |
В9Е |
B9F |
В9Н, Н9Н |
B9N |
H9N |
НМ9С |
НМ9Е |
НМ9В |
НМ9А | |
|
Верхняя граница нагружения, т |
2; 5 |
2,3; 4,5; 6,8; 9,1; 13,6; 18,1; 22,7; 27,2; 34,0; 40,8; 45,4; 68,0; 90,7; 113,4 |
0,5; 0,7; 0,9; 1,1; 1,8; 2,3; 4,5; 6,8; 9,1; 11,3; 15,9; 22,7; 34,0 |
22,7; 27,2; 29,5; 34,0; 45,4; 56,7; 68,0 |
4,5; 6,8; 9,1; 11,3; 13,6; 18,1; 22,7; 27,2; 34,0 |
22,7; 27,2; 34; 45,4 |
4,5; 6,8; 9,1; 11,3; 13,6; 18,1; 22,7; 27,2; 34,0; 45,4; 56,7 |
11,3; 18,1; 22,7; 27,2; 34,0; 45,4; 56,7; 68,0; 90,7 |
2,3; 4,5; 6,8; 9,1; 13,6; 18,1; 22,7; 27,2; 34,0; 40,8; 45,4; 68,0; 90,7; 113,4 |
20,0; 22,7; 27,2; 29,5; 30,0; 34,0; 40,0; 45,0; 45,4; 50,0; 56,7; 60,0; 68,0; 90,7; 100,0; 113,4 |
10; 20; 25; 30; 40; 50 |
10; 15; 20; 25; 30; 40; 50 |
|
Входное сопротивление, Ом |
700 ±7 |
700 ±7 (750 ± 7) |
700 ± 3,5 | |||||||||
|
Выходное сопротивление, Ом |
703 ±4 |
700 ±7 |
703 ± 3,5 | |||||||||
|
Диапазон напряжения питания, В |
от 5 до 12 | |||||||||||
|
Сопротивление изоляции, ГОм, не менее |
5 | |||||||||||
|
Диапазон температуры, в котором осуществляется температурная компенсация, °C |
от минус 10 до 40 | |||||||||||
|
Рабочий диапазон температуры, °C |
от минус 35 до 70 | |||||||||||
|
Диапазон температуры при хранении,°C |
от минус 40 до 70 | |||||||||||
|
Граница безопасного нагружения в процентах от максимального нагружения |
150 | |||||||||||
|
Разрушаемое нагружение в процентах от максимального нагружения |
300 | |||||||||||
|
Степень защиты, обеспечиваемая оболочкой,согласно ГОСТ 14254-2015 |
IP67 |
IP68 | ||||||||||
