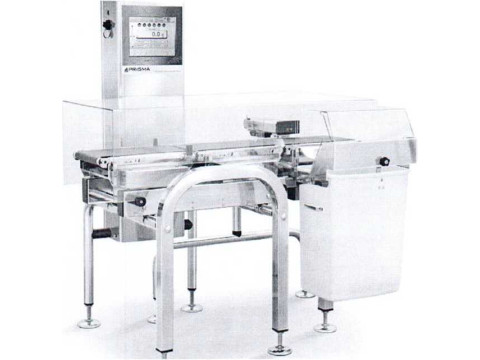

Чеквейер автоматический PRISMA 08T3 № СР 0908301 (Фото 2)

Номер в ГРСИ РФ:	РБ 03 02 9500 23
Раздел:	Средства измерений массы [2]
Производитель / заявитель:	«PRISMA INDUSTRIALE S.r.l.», Италия

Скачать

Описание типа РБ 03 02 9500 23 [2023-01-27]

rb-03-02-9500-23_2023-01-27.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Чеквейер автоматический PRISMA 08ТЗ № СР 0908301 (далее по тексту - чеквейер) предназначен для взвешивания и сортировки продукции.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 02 9500 23
Наименование	Чеквейер автоматический PRISMA 08T3 № СР 0908301
Год регистрации	2023
Номер сертификата	16005
Дата регистрации	2023-01-27
Срок действия	-
Получатель сертификата	ООО «Солидпак», д. Тарасово, Ждановичский с/с, Минский р-н, Республика Беларусь

Производитель / Заявитель

«PRISMA INDUSTRIALE S.r.l.»

Поверка

Межповерочный интервал / Периодичность поверки	12 месяцев
Методика поверки	Поверка по МРБ МП.МН 3503-2023 «СОЕИ РБ. Чеквейер автоматический PRISMA 08T3. Методика поверки»

Поверители

Скачать

Описание типа РБ 03 02 9500 23 [2023-01-27]

rb-03-02-9500-23_2023-01-27.pdf

Скачать

Описание типа

Назначение Описание Комплектность Сведения о методах измерений

Назначение

Область применения - пищевая промышленность.

Описание

Конструктивно чеквейер состоит из грузоприемного устройства (ГНУ), грузовых конвейеров для перемещения взвешиваемых грузов на ГПУ и с него, а также блока управления. содержащего электронный весоизмерительный прибор и устройства коммутации. ГПУ и конвейеры установлены на опорной металлической раме.

ГПУ выполнено в виде ленточного транспортера, опирающегося на два весоизмерительных тснзорсзисторых датчика.

Весоизмерительный прибор оснащен жидкокристаллическим дисплеем и органами управления, размещенных на его лицевой панели.

Чеквейер оснащен пневматическим механизмом отбраковки (сортировки).

Принцип действия чеквейера основан на преобразовании деформации упругих элементов датчиков, возникающей под действием силы тяжести проходящего по ГПУ груза, в пропорциональный массе аналоговый электрический сигнал. Измеренное значение массы выводится на дисплей. Если отклонение измеренного значения массы единицы товара от заданного при настройке чеквейера превышает ус тановленные пределы, срабатывает механизм отбраковки (сортировки).

Обработка, анализ и отображение результатов измерения осуществляется с помощью программного обеспечения, загруженного производителем.

Фотографии общего вида средства измерений представлены в приложении 1.

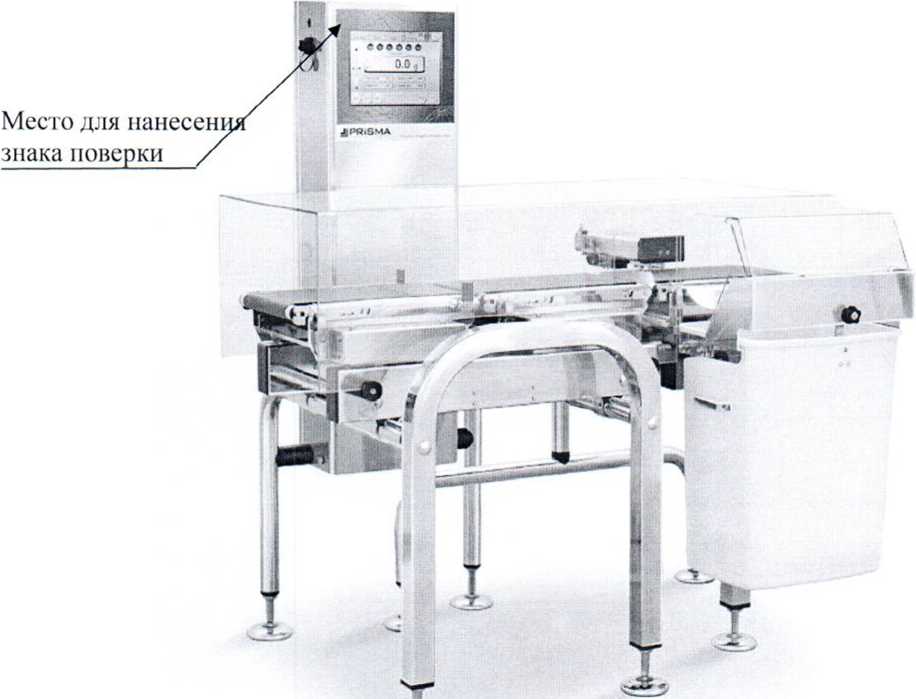

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Обязательные метрологические требования представлены в таблицах 1-4.

Таблица 1

Наименование	Значение
Класс точности	ХПЦ1)
Максимальная нагрузка. Мах, г	2000
Минимальная нагрузка. Min, г	20
Поверочное деление е действительная цена деления (шкалы) d, е =d, г	1
Диапазон выборки массы тары (максимальное значение массы тары), г	от 0 до Мах

Таблица 2 - Пределы допускаемой погрешности чеквейера в неавтоматическом (статическом) режиме работы

Нагрузка ш, выраженная в поверочных делениях, с	Пределы допускаемой погрешности
0<т<500	±0,5 с
500<т<2000	±1 е

Таблица 3 - Пределы допускаемой средней погрешности чеквейера

в автоматическом режиме работы

Нагрузка т, выраженная в поверочных делениях,е	Пределы допускаемой средней погрешности
0<т<500	±0,5 е
500<т<2000	±1 е

Таблица 4 - Допускаемое среднее квадратическое отклонение

Нагрузка т, г	11редел допускаемого среднего квадратического отклонения (в процентах от значения m или в граммах)
т<50	0,48 %
50<т<100	0,24 г
100<т<200	0,24 %
200<т<300	0.48 г
300<т<500	0,16%
500<т<1000	0,8 г
1000<т<2000	0,08 %

Указанные в таблицах 1-4 характеристики соответствуют требованиям OIML R 51-1:2006 для класса точности Х1П( 1).

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 5.

Таблица 5

Наименование	Значение
Максимальная скорость взвешивания, упаковок в минуту	300
Условия эксплуатации: диапазон температуры окружающего воздуха, °C верхнее значение относительной влажности окружающего воздуха при температуре 25 °C и более низких температурах без конденсации влаги, %	от 15 до 25 80
Номинальное напряжение питания сетевого адаптера от сети переменного тока, В	230
Номинальная частота питающей сеги, Гц	50

Комплектность

Таблица 6

Наименование	Количество
Чеквейер автоматический PRISMA 08ТЗ № СР 0908301	1
Руководство но эксплуатации	1

Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на титульный лист руководства по эксплуатации.

Поверка осуществляется по МРБ МП.МН 3503-2023 «Система обеспечения единства измерений Республики Беларусь. Чсквейер автоматический PRISMA 08ТЗ. Методика поверки».

Сведения о методах измерений

Технические нормативные правовые акты и технические документы устанавливающие: требования к типу средств измерений:

техническая документация «PRISMA INDUSTRIALE S.r.l.», Италия, (руководство но эксплуатации);

методику поверки:

МРБ МП.МП 3503-2023 «Система обеспечения единства измерений

Республики Беларусь. Чсквейер автоматический PRISMA 08ТЗ. Методика поверки».

Перечень средств поверки: представлен в таблице 7.

Таблица 7______________________________________________________________________

Наименование и тип средств поверки

Весы неавтоматического действия высокого или специального класса точности но ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1.

Метрологические и технические требования»__________________________________

Гири класса точности Mi по ГОСТ OIML R 111-1-2009 «Гири классов Ei, Ег, 1ч, 172, Mi, М1-2, М2, Мг-з и Мз. Метрологические и технические требования»______________

Термогигрометр testo 175II1______ __________________________

Примечание - Допускается применя ть другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.

Идентификация программного обеспечения: представлена в таблице 8. Таблица 8

Идентификационное наименование ПО

Помер версии ПО (идентификационный номер)

Версия прошивки - 03HJ

Версия ПО - 1.7

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: чсквейер автоматический PRISMA 08ТЗ № СР 0908301 соответствует требованиям технической документации «PRISMA INDUSTRIALE S.r.l.», Италия, (руководство по эксплуатации).

11роизводитель средств измерений

«PRISMA INDUSTRIALE S.r.l.»

Via La Bionda, 17, 43036, Fidenza. Parma, Italy

Телефон: +39 0524 527270

Факс: +39 0524 524142

e-mail: info@prismaindustriale.com

Уполномоченное юридическое лицо, проводившее испытания средств измсрсний/мстрологичсскую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ)

Республика Беларусь, 220053, г. Минск, Старовиленский тракт, 93

Телефон:+375 17 374-55-01

Факс: +375 17 244-99-38

e-mail: info@belgim.by

Приложения: 1. Фотографии общего вида средств измерений па 1 листе.

2. Схема с указанием места для нанесения знака поверки средств измерений па 1 листе.

Директор БелГИМ

А.В. Казачок

Приложение 1 (обязательное) Фотографии общего вила средств измерений

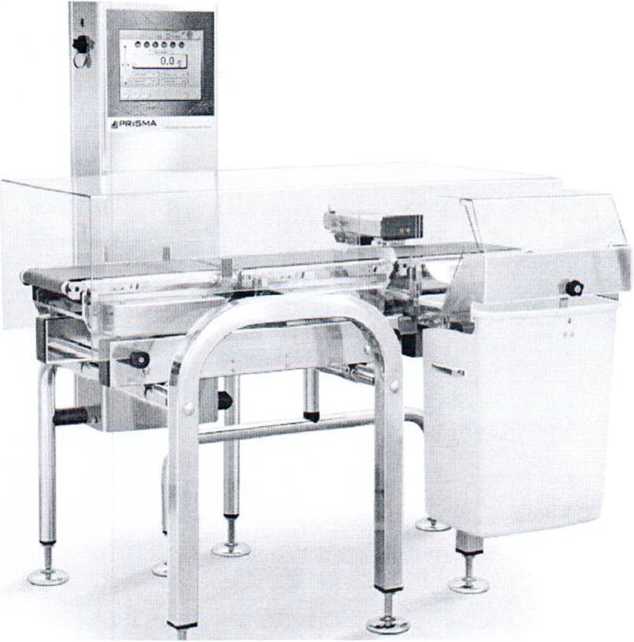

Рисунок 1.1 - Внешний вид чеквейера автоматического PRISMA 08 ТЗ № СР 0908301

PRISMA INDUSTRIALE S.r.l.

Via La Bionda, 17 - 43036 - FIDENZA (Parma) ITALY Tel. 0524/527270 - Fax 0524/524142

MODEL	08T3	ACCURACY CLASS	Xlll(l)
SERIAL	CP 0908301	Max	2000g
YEAR	2021	Min	20g
VOLTAGE	230V 50/60HZ	e	1g
POWER	0,50kW	T	5 Max
WEIGHT	100kg	Maximum belt speed 45 m/min FW factory version 03HJ SW factory version 1.7
