Угломер с нониусом тип 3-5 № 4-16091124
| Номер в ГРСИ РФ: | РБ 03 02 9270 22 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Угломеры |
| Производитель / заявитель: | «Шангхай Шенхонг Межурин Тул Фэктори», Китай |
|
Описание типа РБ 03 02 9270 22 [2022-11-03]
rb-03-02-9270-22_2022-11-03.pdf
|
Скачать |
Угломер с нониусом тин 3-5 № 4-16091124 (далее угломер) предназначен для измерения наружных и внутренних углов контактным методом.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 9270 22 |
| Наименование | Угломер с нониусом тип 3-5 № 4-16091124 |
| Год регистрации | 2022 |
| Номер сертификата | 15695 |
| Дата регистрации | 2022-11-03 |
| Срок действия | - |
| Получатель сертификата | УП «ЦЕНТР ИСПЫТАНИЙ И СЕРТИФИКАЦИИ ТООТ», г. Минск, Республика Беларусь |
Производитель / Заявитель
«Шангхай Шенхонг Межурин Тул Фэктори», Китай
Поверка
| Межповерочный интервал / Периодичность поверки | 12 месяцев |
| Методика поверки | Поверка по МИ 2131-90 «Рекомендация. ГСИ. Угломеры с нониусом. Методика поверки» |
Поверители
Скачать
|
Описание типа РБ 03 02 9270 22 [2022-11-03]
rb-03-02-9270-22_2022-11-03.pdf
|
Скачать |
Описание типа
Назначение
Угломер с нониусом тин 3-5 № 4-16091124 (далее угломер) предназначен для измерения наружных и внутренних углов контактным методом.
Область применения опенка соответствия техническим требования.
Описание
Принцип действия угломера основан на совмещении линейки и основания с измерительными поверхностями и непосредственном отечете показания размера измеряемого плоского угла по шкалам основания и нониуса. Угломер состоит из основания с нанесенной на нем угловой шкалой, сектора с нониусом, линейки, угольника, микрометрической подачи, зажима и стопора.
Фотографии общего вида средств измерений предс тавлены в приложении 1.
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.
Обязательные метрологические требования: представлены в таблице 1.
Таблица 1
|
11аимснованис |
Значение |
|
Расстояние между кромкой нониуса и основанием, мм, нс более |
0,22 |
|
Шероховатость измерительных поверхностей, мкм, нс более |
0,2 |
|
Диапазон измерений углов |
от 0° до 360° |
|
Пределы допускаемой абсолютной погрешности при измерении наружных углов |
±5' |
|
Ширина штрихов шкал основания и нониуса, мм |
от 0,08 до 0,20 |
|
Отклонение от плоскостности и прямолинейности измерительных поверхностей, мкм, нс более |
6 |
|
Отклонения от параллельности измерительных поверхностей линейки, мкм |
12 |
Основные технические характеристики и метрологические характеристики, нс относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.
Таблица 2
|
Наименование |
Значение |
|
Масса, кг* |
0,3 |
|
Расстояние между штрихами шкал, мм, нс менее |
0,45 |
|
Значение отсчета по нониусу* |
5' |
|
Условия эксплуатации: диапазон температуры окружающего воздуха, °C относительная влажность воздуха, %, нс более |
о г 15 до 25 от 38 до 78 |
|
’Согласно эксплуатационной документации | |
Комплектность
Таблица 3
|
Наименование |
Количество |
|
Угломер с нониусом тип 3-5 № 4-16091124 |
1 |
|
Технический паспорт |
1 |
|
Футляр для транспор тировки |
1 |
Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на титульный лист технического паспорта.
Поверка осуществляется по МИ 2131-90 «Рекомендация. ГСП. Угломеры с нониусом. Методика поверки»
Сведения о методах измерений
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к тину средств измерений:
ГОСТ 5378-88 «Угломеры с нониусом. Технические условия».
Технический паспорт
методику поверки:
МИ 2131-90 «Рекомендация. ГСИ. Угломеры с нониусом. Методика поверки».
Перечень средств поверки: представлен в таблице 4.
Таблица 4___________________ __
Наименование и тин средств поверки__
Тсрмогигромстр UniTcssJTUBl ____ __ _____
Ли 11 ейка лскальн ая ЛЧ-200_____
Набор щупов _____
Двухкоординатный измерительный прибор ДИП-1__
Микромстры МР 25 но ГОСТ 4381-87
1 Тризматичсские угловые меры МУ2,3_________
Образец шероховатости поверхности /?я0,2_мкм
Образец просвета_____
Примечание - Допускается применять другие средства поверки, обеспечивающие определение мст-рологичсских характеристик с требуемой точностью.
Идентификация программного обеспечения: программное обеспечение отсутствует.
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: угломер с нониусом 0-360° тип 3 № 4-16091124 соответствует требованиям ГОСТ 5378-88.
Производи гель средств измерений
«Шапгхай Шенхонг Межурин Тул Фэктори», Китай
Уполномоченное юридическое лицо, проводившее испытания средств измсрсний/мстрологичсскую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ)
Республика Беларусь, 220053, г. Минск, Старовиленский тракт, 93
Телефон: +375 17 374-55-01
факс: +375 17 244-99-38
e-mail: info@bclgim.by
1 Триложспия:
1. Фотографии общего вида средств измерений на 1 листе.
2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.
Директор БелГИМ
Л.В. Казачок
Приложение 1 (обязательное) Фотографии общего вида средств измерений

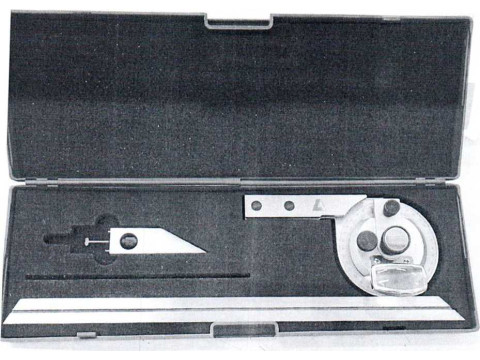

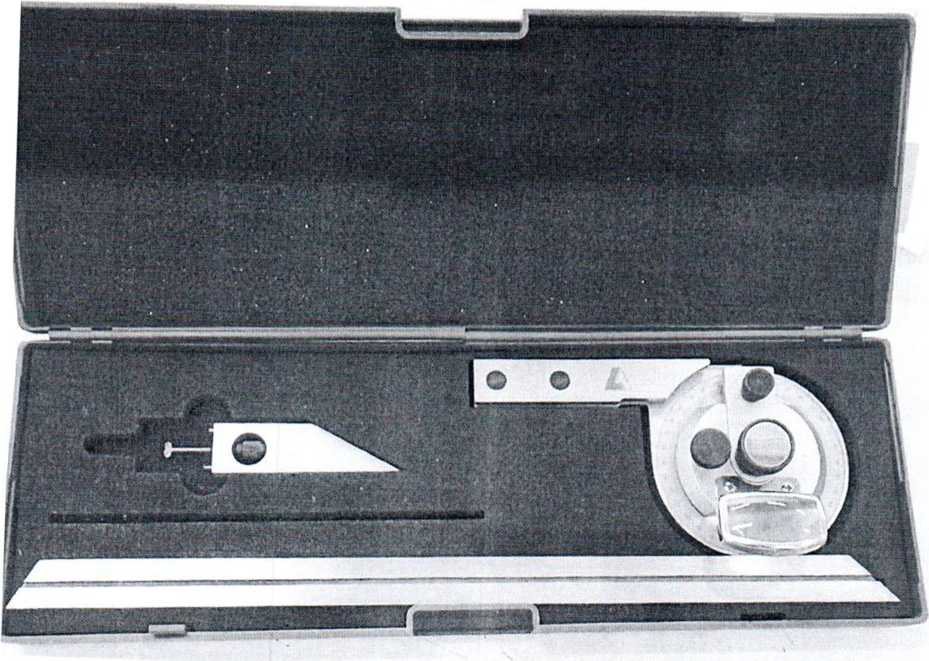

Рисунок 1.1- Фотография общего вида угломера с нониусом ™„ 3-5 № 4-16091124
4-16091124
Рисунок 1.2 - Фотография маркировки угломера с нониусом тип 3-5 № 4- 1 6091124
Приложение 2 (обязательное) Схема (рисунок) с указанием места для нанесения знака поверки средств измерений
Знак поверки средств измерений наносится в свидетельство о государственной поверке
