Системы динамического взвешивания и этикетирования Garvens PAS

Назначение

Системы динамического взвешивания и этикетирования GARVENS PAS, (далее - системы) предназначены для взвешивания в движении, этикетирования и сортировки по массе фасованной продукции.

Область применения - пищевые производства и фасовочные участки крупных супермаркетов и распределительных центров.

Описание

Принцип действия систем основан на преобразовании силы тяжести груза при помощи датчика, построенного на принципе электромагнитной компенсации силы, в электрический сигнал, пропорциональный массе груза. Далее сигнал подается в блок обработки, который осуществляет его преобразование, после чего подает измерительную информацию в отсчетное, сортировочное и печатное устройство.

Система состоит из грузоприемного, грузоизмерительного блоков и терминала, на котором размещаются отсчетное устройство и клавиатура. Грузоприемный блок выполнен в виде конвейерной ленты. Система может быть укомплектована терминалами следующих исполнений: L2-PT (только L2-6 PAS), ID30 (только PAS 3008 и PAS 3012). Терминалы отличаются конструктивным исполнением вычислительных устройств и клавиатуры, программным обеспечением. Система может быть оснащена термопечатным, сортировочным или другим периферийным устройством, например, металлодетектором.

Помимо операции взвешивания, которое осуществляется как в автоматическом, так и в неавтоматическом режимах, система может выполнять функции отбора массы тары (значения массы тары может быть введено с клавиатуры или загружено из памяти системы), определения нахождения массы товаров в определенном интервале и сортировки их по массе.

Система оборудована интерфейсами RS232C, Ethernet, которые иость вывода резуль татов взвешивания на внешние периферийные устр< скольких систем в одну сеть.

обеспечивают в соедини реесгр!

не-

ож-

Система имеет устройства вычисления стоимости товара и печати этикетки со штрихкодированием (только PAS), сохранения ведомостей о 25 - 2000 товаров (в зависимости от терминала), выбора времени процедуры взвешивания, графический или сенсорный (только терминалы ID30) интерфейс выбора параметров и функций, установки пароля доступа для защиты от несанкционированного доступа и др.

Схема пломбировки систем от несанкционированного доступа с указанием места нанесения поверительного клейма- наклейки приведена в Приложении 1.

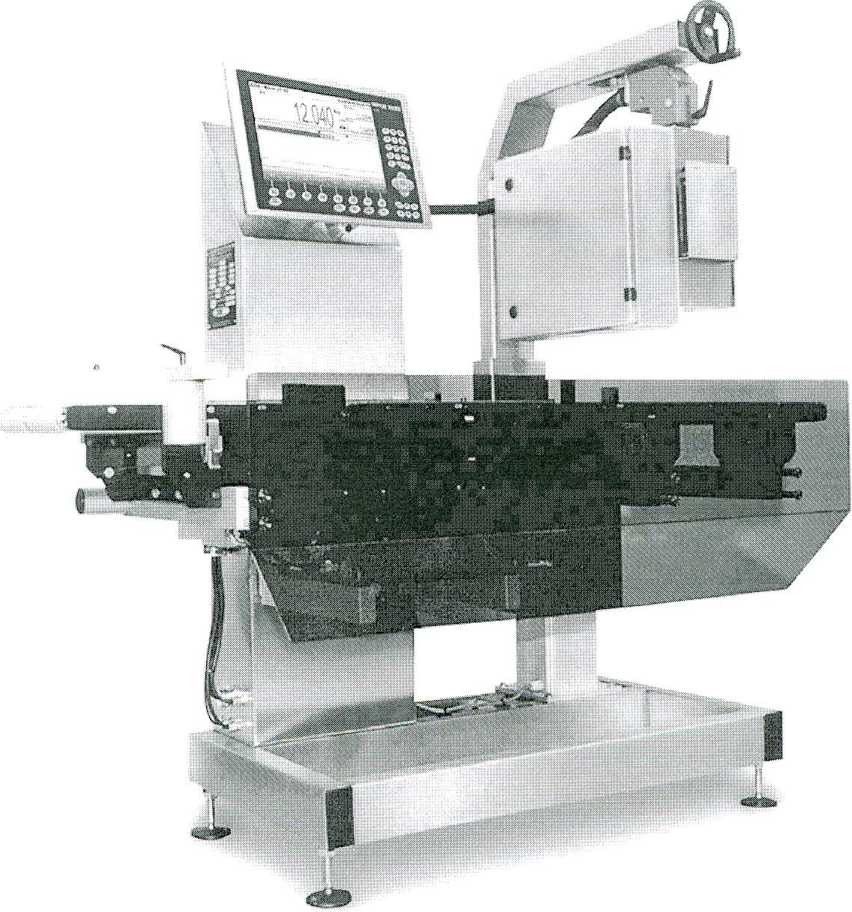

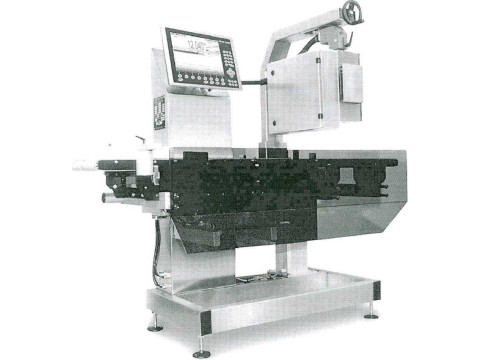

Общий вид системы GARVENS PAS- 3008/12 приведен на рисунке 1.

Рисунок 1

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1 Класс точности по МОЗМ МР № 51-1                                 Х(1);

2 Диапазон выборки массы тары                                   от 0 до Hl IB;

3 Напряжение питания, В                                         от 187 до 380 ;

4 Частота питающей сети, Гц                                        от 49 до 51;

5 Потребляемая мощность, В-A, не более

1500 ; от 0 до 40 ;

6 Диапазон рабочих температур,0 С

7 Средний срок службы, лет, не менее

8 Обозначение исполнений систем, наименьший (НмПВ) и наибольший (НПВ) пределы взвешивания, дискретность отсчёта (d) и цена поверочного деления (е) приведены в таблице 1. Таблица 1

9 Пределы допускаемой систематической погрешности приведены в таблице 2. Таблица 2

Таблица 4
