Весы электронные DPS
| Номер в ГРСИ РФ: | РБ 03 02 3254 07 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | "Teraoka Seiko Co. Ltd.", Япония |
|
Описание типа РБ 03 02 3254 07 [2007-01-01]
rb-03-02-3254-07_2007-01-01.pdf
|
Скачать |
Весы электронные DPS (далее - весы) предназначены для статического измерения массы различных грузов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 3254 07 |
| Наименование | Весы электронные DPS |
| Год регистрации | 2007 |
| Номер сертификата | 4498 |
| Дата регистрации | 2007-03-27 |
| Срок действия | 2012-03-27 |
| Получатель сертификата | фирма "Teraoka Seiko Co.Ltd", Япония (JP) |
Производитель / Заявитель
фирма "Teraoka Seiko Co.Ltd"
Адрес: 13-12 Kugahara, 5-Chome, OHTA-KU, Tokyo 146-8580, Japan
Контакты: +81-3-3752-2131 // +81-3-3752-2801
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.453-82 |
Поверители
Скачать
|
Описание типа РБ 03 02 3254 07 [2007-01-01]
rb-03-02-3254-07_2007-01-01.pdf
|
Скачать |
Описание типа
Назначение
Весы электронные DPS (далее - весы) предназначены для статического измерения массы различных грузов.
Область применения - предприятия различных отраслей промышленности, сельского хозяйства и фасовочные участки крупных супермаркетов и распределительных центров.
Описание
Принцип действия весов основан на измерении с помощью тензорезисторного моста деформаций упругого элемента, возникающих под действием взвешиваемого груза с последующим преобразованием измеренного сигнала в цифровой вид для индикации.
Конструктивно весы состоят из силоизмерительного тензометрического преобразователя, электронного блока, грузоприемной платформы, устройства индикации
и принтера.
Весы электронные DPS изготавливаются в трех модификациях, различающихся наибольшим пределом взвешивания.
- DPS-3600 15 - наибольший предел взвешивания - 15 кг - DPS-3600 30 - наибольший предел взвешивания - 30 кг - DPS-3600 60 - наибольший предел взвешивания - 60 кг.
Каждая модификация изготавливается в трех исполнениях по типу печатающего устройства:
- DPS-3600 S - стандартное: одиночный принтер
- DPS-3600 D - сдвоенный принтер
- DPS-3600 XT - компактный одиночный принтер.
Таким образом, в зависимости от исполнения весы имеют следующую маркировку: DPS-3600 S 15, DPS-3600 S 30, DPS-3600 S 60, DPS-3600 D 15, DPS-3600 D 30, DPS-3600 D 60, DPS-3600 XT 15, DPS-3600 XT 30, DPS-3600 XT 60. Допускается короткое обозначение: DPS-3600.
Блок измерения массы всех исполнений весов абсолютно идентичен. Для управления процессом фасовки применяется сенсорный дисплей весов. Применение второго печатающего устройства позволяет (только для исполнения D) одновременно печатать две этикетки - для покупателей (этикетки скидок, рекламные и т.д.) или этикетки штриховых кодов без снижения производительности процесса фасовки.
Схема пломбировки весов от несанкционированного доступа с указанием места нанесения поверительного клейма-наклейки приведена в Приложении 1.

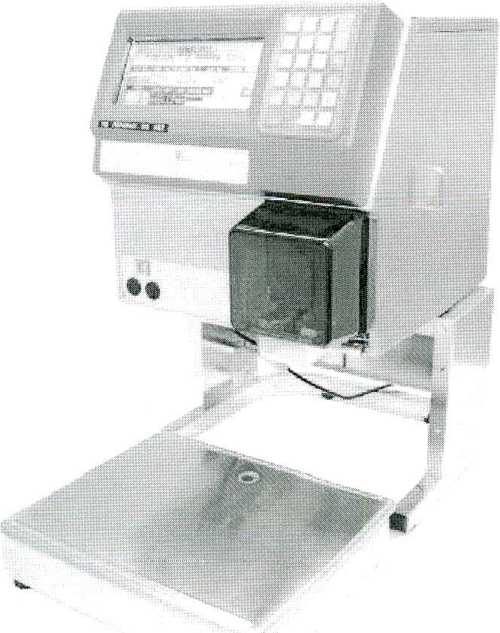

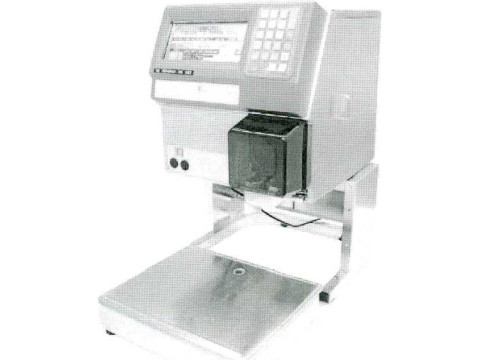

Внешний вид весов приведен на рисунке 1.
Рисунок 1. Весы DPS-3600 S 15
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приведены в таблице 1.
Таблица 1.
|
Исполнения |
DPS-3600 S |
DPS-3600 D |
DPS-3600 XT |
|
(число в конце обозначения модели указывает на наибольший предел взвешивания) |
DPS-3600 S 15 DPS-3600 S 30 DPS-3600 S 60 |
DPS-3600 D 15 DPS-3600 D 30 DPS-3600 D 60 |
DPS-3600 XT 15 DPS-3600 XT 30 DPS-3600 XT 60 |
|
Наибольший предел взвешивания/ Цена поверочного деления |
6-15 кг /2;5 г 15-30 кг/5;10г 30-60 кг / 1 ОДО г | ||
|
Класс точности по ГОСТ 29329 - 92 |
Средний | ||
|
Диапазон рабочих температур |
от минус 10 °C до плюс 40 °C | ||
|
Относительная влажность воздуха |
до 85 % (без конденсата). | ||
|
Потребляемая мощность, ВА, в режиме ожидания, не более |
40 |
40 |
22 |
|
Потребляемая мощность, ВА, в режиме печати, не более |
100 |
100 |
80 |
|
Электрическое питание весов от сети переменного тока |
+10% Напряжение 230ч*% В Частота 50 ±1 Гц | ||
|
Габаритные размеры весов, мм, не более |
480x870x611 |
500 x 870 x611 |
480 x 870 x611 |
|
Масса весов, кг, не более |
45,6 |
54,4 |
29,6 |
Значения наибольшего предела взвешивания (НПВ), наименьшего предела взвешивания (НмПВ), дискретности отсчета (6Д цены поверочного деления (е), и диапазона выборки массы тары приведены в таблице 2.
Таблица 2.
|
НПВ, КГ |
НмПВ, кг |
dd и e, г |
Диапазон выборки массы тары, кг |
|
15 |
0,04 |
От 0,04 добкгвключ.: 2 Св. 6 кг: 5 |
От 0 до 0,998 |
|
30 |
0,1 |
От 0,1 до 15 кг включ.: 5 Св. 15 кг: 10 |
От 0 до 4,990 |
|
60 |
0,2 |
От 0,2 до 30 кг включ.: 10 Св. 30 кг: 20 |
От 0 до 9,980 |
Пределы допускаемой погрешности весов при первичной поверке и в эксплуатации приведены в таблице 3.
Таблица 3.
|
нпв, Кг |
Пределы допускаемой погрешности при | |||
|
первичной поверке, в интервалах взвешивания, г |
эксплуатации, в интервалах взвешивания. г | |||
|
От 0,04 до 1 кг включ.: |
±1 |
От 0,04 до 1 кг включ.: |
±2 | |
|
Св. 1 до 4 кг включ.: |
±2 |
Св. 1 до 4 кг включ.: |
±4 | |
|
15 |
Св. 4 до 6 кг включ.: |
±3 |
Св. 4 до 6 кг включ.: |
±6 |
|
Св. 6 до 10 кг включ.: |
±5 |
Св. 6 до 10 кг включ.: |
±10 | |
|
Св. 10 кг: |
±7,5 |
Св. 10 кг: |
±15 | |
|
От 0,1 до 2,5 кг включ.: |
±2,5 |
От 0,1 до 2,5 кг включ.: |
±5 | |
|
Св. 2,5 до 10 кг включ.: |
±5 |
Св. 2,5 до 10 кг включ.: |
±10 | |
|
30 |
Св. 10 до 15 кг включ.: |
±7,5 |
Св. 10 до 15 кг включ.: |
±15 |
|
Св. 15 до 20 кг включ.: |
±10 |
Св. 15 до 20 кг включ.: |
±20 | |
|
Св. 20 кг: |
±15 |
Св. 20 кг: |
±30 | |
|
От 0,1 до 5 кг включ.: |
±5 |
От 0,1 до 5 кг включ.: |
±10 | |
|
Св. 5 до 20 кг включ.: |
±10 |
Св. 2,5 до 20 кг включ.: |
±20 | |
|
60 |
Св. 20 до 30 кг включ.: |
±15 |
Св. 20 до 30 кг включ.: |
±30 |
|
Св. 30 до 40 кг включ.: |
±20 |
Св. 30 до 40 кг включ.: |
±40 | |
|
Св. 40 кг: |
±30 |
Св. 40 кг: |
±60 | |
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра наносится на титульный лист Руководства по эксплуатации и на шилдик, расположенный на корпусе весов.
Комплектность
1. Весы - 1 шт.
2. Руководство по эксплуатации - 1шт.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы-изготовителя.
ГОСТ 29329-82 «Весы для статического взвешивания. Общие технические требования».
ГОСТ 8.453-82 «ГСП. Весы для статического взвешивания. Методы и средства поверки».
Заключение
Весы электронные DPS соответствуют требованиям ГОСТ 29329 - 92, МОЗМР76, технической документации фирмы-изготовителя.
Межповерочный интервал - 12 месяцев.
Научно-исследовательский испытательный центр
БелГИМ г. Минск, Старовиленский тракт, 93 тел. 234-98-13
Аттестат аккредитации № BY 112.02.1.0.0025
