Весы лабораторные XP Analitical
| Номер в ГРСИ РФ: | РБ 03 02 3255 07 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | «Mettler-Toledo» США |
Весы лабораторные ХР Analytical (далее - весы) предназначены для статического измерения массы. Весы модификаций ХР26, ХР56, ХР204, ХР205, ХР504 могут использоваться для выполнения измерений массы методом сравнения с мерой при проведении поверки и калибровки мер массы.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 3255 07 |
| Наименование | Весы лабораторные XP Analitical |
| Год регистрации | 2007 |
| Номер сертификата | 4499 |
| Дата регистрации | 2007-03-27 |
| Срок действия | 2012-03-27 |
| Получатель сертификата | фирма "Mettler-Toledo GmbH", Швейцария (CH) |
Производитель / Заявитель
фирма "Mettler-Toledo GmbH"
Адрес: представительство в СНГ: 101000, Россия, г. Москва, Стретенский б-р, 6/1, офис 10
Контакты: (095)921-92-11, 921-68-75 // (095)921-78-68, 921-68-15
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.МН 1546-2006 (изменение №1). |
Поверители
Скачать
|
Описание типа РБ 03 02 3255 07 [2007-01-01]
rb-03-02-3255-07_2007-01-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 3255 07 [2011-10-06]
rb-03-02-3255-07_2011-10-06.pdf
|
Скачать |
Описание типа
Назначение
Весы лабораторные ХР Analytical (далее - весы) предназначены для статического измерения массы. Весы модификаций ХР26, ХР56, ХР204, ХР205, ХР504 могут использоваться для выполнения измерений массы методом сравнения с мерой при проведении поверки и калибровки мер массы.
Область применения - предприятия различных отраслей промышленности, сельского хозяйства, научно-исследовательские организации и метрологические лаборатории.
Описание
Принцип действия весов основан на компенсации веса груза электромагнитной силой, создаваемой системой автоматического уравновешивания.
Конструктивно весы представляют собой измерительный блок и терминал. Взвешиваемые грузы помещаются на грузоприемную чашу весов, которая выполнена в виде решетки (Smart-Grid) и имеет крышку для взвешивания сыпучих образцов. В модификациях весов с дискретностью 1мкг дополнительно может использоваться круглая чашка-подвес. Конструкция весов приспособлена для взвешивания под весами. Терминал имеет графический интерфейс (SmartScreen - цветной сенсорный дисплей) для выбора функций управления весами. Весы имеют встроенный электронный датчик горизонтальности установки (LevelControl) с сигнализацией и автоматической подсказкой по установке весов но уровню.
Весы также оснащены разборным стеклянным защитным кожухом. Кожух в модификациях весов с дискретностью 0,1 мг и 0,01 мг оснащен дополнительной горизонтальной внутренней перегородкой. Модификации весов с дискретностью 1мкг и 2 мкг имеют д^торой^алый внутренний кожух. Возможно ручное и автоматическое управление открытий дверок: ^ci^yxa
|
(как внешнего, так и внутреннего). |
‘П -7„,Я |
Весы имеют два встроенных груза для внутренней калибровки и оснащены автоматической системой охлаждения электронных плат механизма весов для поддержания стабильной температуры в пространстве защитного кожуха.
Питание весов осуществляется через адаптер электропитания от сети переменного тока.
Функциональные возможности весов:
- индикация стабильности показаний;
- 5-уровневая система фильтрации вибраций;
- отображение массы в различных единицах (г, мг, мкг, карат и др.);
- ввод и вызов из памяти значений массы тары;
- перевод результата измерения в проценты (процентное взвешивание);
- статистическая обработка результатов измерений;
- функция составления весовых композиций;
- функция счета количества взвешиваемых образцов, имеющих примерно одинаковую массу;
- функция определения плотности образцов (при комплектации весов набором для определения плотности);
- индикация выбранного режима;
- калибровка встроенным грузом или внешней гирей;
- автоматическая настройка при изменении температуры и/или по времени (proFACT);
- задание нагрузки, при достижении которой отсутствует индикация показаний (MinWeigh);
- аналоговая индикация величины нагрузки (SinartTrac);
- хранение в памяти и вызов до 8-ми индивидуальных конфигураций методов взвешивания;
- загрузка прикладного программного обеспечения через имеющийся интерфейс;
- функция установки и хранения даты и времени;
- настройка протоколирования измерений и вывода протокола измерений на печать при подключенном внешнем принтере;
- функция задания идентификаторов взвешиваемых образцов (до четырех);
- защита параметров весов и режимов взвешивания от несанкционированного доступа;
Встроенный настраиваемый последовательный интерфейс передачи данных стандарта RS232C и дополнительно устанавливаемые (любой из 6), интерфейсы: LocalCan, BlueTooth, MiniMettler, PS/2, e-Link, позволяют подключение различных периферийных устройств (принтеров: RS-P42, ВТ-Р42; дополнительного дисплея RS/LC-BLDS, LC-AD, LC-ADS, BT-BLD; ножной педали LC-FS, устройства ввода-вывода дискретных сигналов LC-IO, автоподатчика образцов LV11, устройства чтения штрихового кода, компьютера, стандартной клавиатуры) и объединение весов в сеть. Интерфейс LocalCan позволяет подключить одновременно к весам до 5-ти различных периферийных устройств.
Модификации весов с обозначением, включающим DR (DeltaRange), дополнительно позволяют отображать значение массы в определенном диапазоне с уменьшенной в 10 раз дискретностью. Это обеспечивается, в том числе, после выборки массы тары при любом ее значении в пределах наибольшего предела взвешивания весов.
Схема пломбировки весов от несанкционированного доступа с указанием места нанесения поверительного клейма- наклейки приведена в Приложении 1.

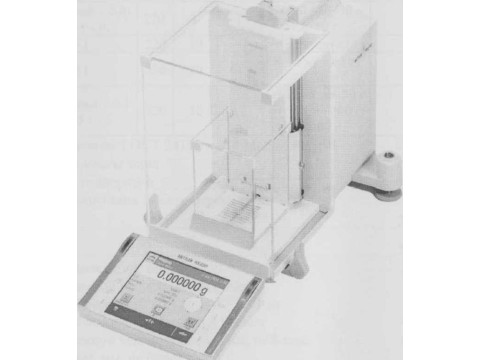

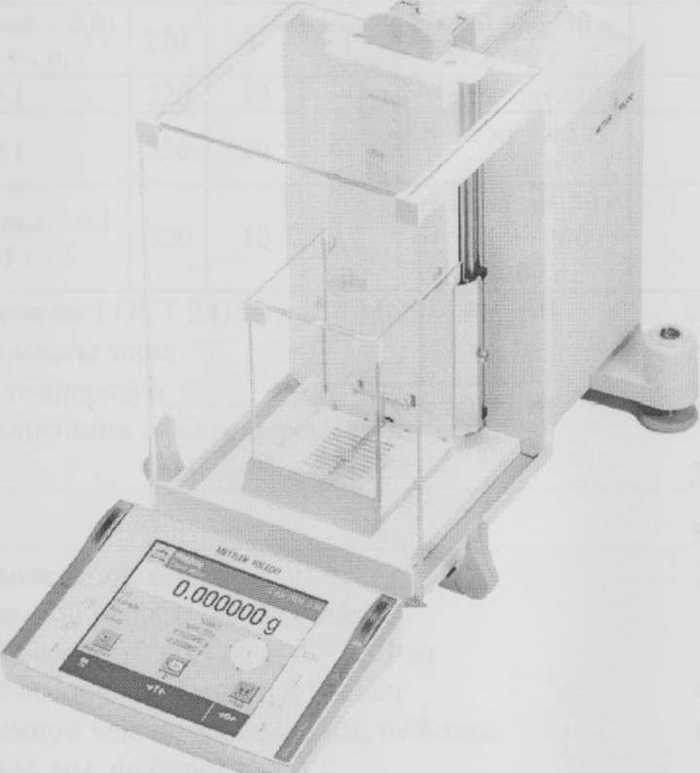

Общий вид весов приведен на рисунке 1.
Рисунок 1
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1 __
|
Обозначение юдификации |
d, мг |
НПВ, г |
НмПВ, мг |
е, мг |
Интервал взвешивания |
Пределы допускаемой погрешности, (±) мг |
ско, мг, не более |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
ХР26 |
0,001 |
22 |
0,1 |
0.1 |
От 0,1 мг до 5 г св. 5 г |
0,02 0,04 |
0,004 |
|
ХР26РС |
0,001 |
22 |
0,1 |
0,1 |
От 0,1 мг до 5 г св. 5 г |
0,02 0,04 |
0,004 |
|
XP26DR |
до 5,1 г вкл. - 0,002 св. 5,1 г - 0,01 |
22 |
0,2 |
0,1 |
От 0,2 мг до 5 г св. 5 г |
0,03 0,08 |
0,003 0,01 |
|
ХР56 |
0,001 |
52 |
0,1 |
0,1 |
От 0,1 мг до 5 г св. 5 г до 20 г св. 20 г |
0.015 0,04 0,07 |
0,003 0,006 0,008 |
|
XP56DR |
до 11 г вкл.- 0,002 св. 11 г- 0,01 |
52 |
0,2 |
0,1 |
От 0,2 мг до 5 г св. 5 г до 20 г :в. 20 г |
0,03 0,07 0,1 |
0,006 0,02 |
|
XP105DR |
до 31 г вкл. - 0.01 св. 31 г - 0,1 |
120 |
1 |
1 |
От 1 мг до 50 г св. 50 г |
0,15 0,3 |
0.04 0,1 |
|
ХР205 |
0,01 |
220 |
1 |
1 |
От 1 мг до 50 г Св. 50 г до 200 г св. 200 г |
0,15 0,2 0,25 л -----------------... —- |
„0?03 |
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
XP205DR |
до 81 г вкл. - 0,01 св. 81 г - 0,1 |
220 |
1 |
1 |
От 1 мг до 50 г Св. 50 г |
0,15 0,3 |
0,03 0,07 |
|
ХР204 |
0,1 |
220 |
10 |
1 |
От 10 мг до 220 г |
0,3 |
0,1 |
|
ХР504 |
0,1 |
520 |
10 |
1 |
От 10 мг до 50 г св. 50 г |
0,4 0,8 |
0,12 0,2 |
|
XP504DR |
до 101 г вкл. - 0,1 св. 101 г - 1 |
520 |
10 |
1 |
От 10 мг до 50 г от 50 г до 200 г св. 200 г |
0,5 2,0 3,0 |
0,15 0,3 0,5 |
|
Класс точности весов по ГОСТ 24104 и MP МОЗМ № 76-1 специальный Диапазон выборки массы тары от 0 до НПВ Диапазон рабочих температур..................................................................от 5 °C до 40°С Параметры электропитания от сети переменного тока: - напряжение, В...........................................................................................220 - частота, Гц..................................................................................................50± 1 Потребляемая мощность, не более 27 В-А Размеры грузоприемной чашки, мм, не более - модификаций весов с d = 0,1 мг и d = 0,01 мг 78x73 - модификаций весов с d = 1 мкг и d = 2 мкг 40x40 Размеры грузоприемной чашки-подвеса , мм, не более 0 35 Габаритные размеры, мм, не более 263x487x322 Масса, кг, не более 12 | |||||||
Модификации весов, наибольшее значение сравниваемой массы, пределы измерений разности сравниваемых масс, СКО показаний при методе сравнения с мерой указаны в таблице 2 Таблица 2
|
Обозначение модификации весов |
Наибольшее значение сравниваемой массы, г |
Пределы измерения разности сравниваемых масс, мг |
СКО показаний при методе сравнения с мерой, мг, не более |
|
ХР26 |
20 |
±10 |
до 1 г включ, - 0,001 св, 1 г - 0,0015 |
|
ХР56 |
50 |
±10 |
до 1 г включ. - 0,001 св. 1 г - 0,003 |
|
ХР205 |
200 |
±20 |
до 10 г включ. - 0,015 св. 10 г - 0,03 |
|
ХР204 |
200 |
±20 |
0,08 |
|
ХР504 |
500 |
±50 |
0,12 |
Знак Государственного реестра
Знак Государственного реестра наносится на титульный лист руководства по эксплуатации типографским способом.
[Госуларс'siwHrt peecip i cpe.'tc's mucpetwii 1 \ Pecnyt -.-«и Беларусь / \Дли довунентив/

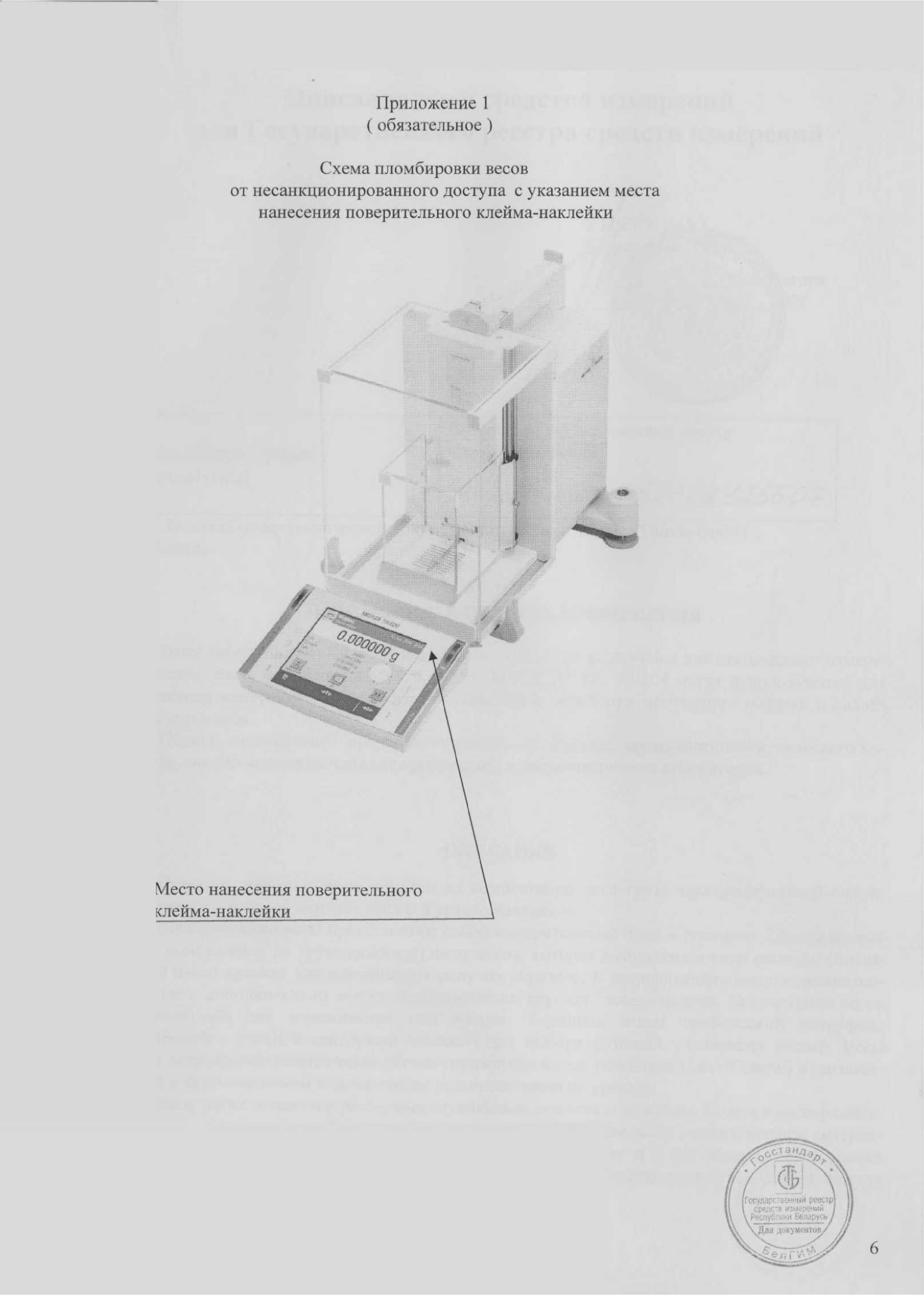

Приложение 1 (обязательное )
Место нанесения поверительного клейма-наклейки ___
Схема пломбировки весов от несанкционированного доступа с указанием места нанесения поверительного клейма-наклейки
