Системы весоизмерительные упаковочно-этикетировочные серии FX-3600
| Номер в ГРСИ РФ: | РБ 03 02 1582 07 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Производитель / заявитель: | "Teraoka Seiko Co. Ltd.", Япония |
Весоизмерительные упаковочно-этикетировочные системы серии FX-3600 (далее -системы) предназначены для статического взвешивания, упаковки и этикетирования продукции в полуавтоматическом режиме.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 1582 07 |
| Наименование | Системы весоизмерительные упаковочно-этикетировочные серии FX-3600 |
| Год регистрации | 2007 |
| Номер сертификата | 4832 |
| Дата регистрации | 2007-08-28 |
| Срок действия | 2012-08-28 |
| Получатель сертификата | фирма "Teraoka Seiko Co. Ltd", Япония (JP) |
Производитель / Заявитель
фирма "Teraoka Seiko Co. Ltd"
Адрес: 13-12 KUGAHARA 5-CHOME, OHTA-KU, TOKYO 146-8580
Контакты: +81-33752-2131 / +81-3-3752-2801 / E-mail: info@hg.digi.co.jp
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.453-82 |
Поверители
Скачать
|
Описание типа РБ 03 02 1582 07 [2002-06-22]
rb-03-02-1582-07_2002-06-22.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 1582 07 [2007-01-01]
rb-03-02-1582-07_2007-01-01.pdf
|
Скачать |
Описание типа
Назначение
Весоизмерительные упаковочно-этикетировочные системы серии FX-3600 (далее -системы) предназначены для статического взвешивания, упаковки и этикетирования продукции в полуавтоматическом режиме.
Область применения - пищевые производства и фасовочные участки крупных супермаркетов.
Описание
Принцип действия системы основан на преобразовании массы взвешиваемого груза с помощью весоизмерительного тензорезисторного датчика в электрический сигнал, обработки этого сигнала электронным блоком управления с выдачей результатов на табло индикации и принтер.
Конструктивно система состоит из весоизмерительного тензорезисторного преобразователя, грузоприемного устройства, электронного блока управления с табло индикации, упаковочного механизма и одного или двух маркираторов (принтер с аппликатором).
Изготавливают весоизмерительные упаковочно-этикетировочных системы серии FX-3600 двух модификаций, различающихся наибольшими пределами взвешивания: FX-3600 XL- 6 и FX-3600 XL-15.
Каждая модификация изготавливается в трех исполнениях, различающихся наличием различных принтеров:
FX-3600 XL - стандартный принтер с диаметром рулона этикеток до 190 мм;
FX-3600 XL/С - компактный принтер с диаметром рулона этикеток до 125 мм;^^ FX-3600 XL/CS - кассетный принтер.
Допускается короткое обозначение: FX-3600XL.
Системы имеет следующие особенности:
- Возможность упаковки на подложках и без подложек. Работа с хрупкими продуктами
- Запатентованная DIG1 система Pick-Pack обеспечивает аккуратный и привлекательный вид упаковки.
- Точное взвешивание непосредственно перед упаковкой. Запатентованная D1GI весовая подсистема «weigh before wrap» взвешивает продукт до упаковки.
- Удобная загрузка расходных материалов - пленка в рулонах загружается со стороны передней панели.
- ПО для автоматической загрузки PLU и ингредиентов из торговой системы (QLoad-3600i).
Схема пломбировки системы с указанием места нанесения поверительного клейма - наклейки от несанкционированного доступа приведена в Приложении 1.

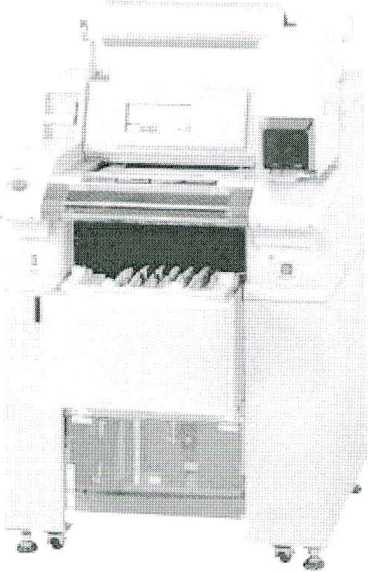

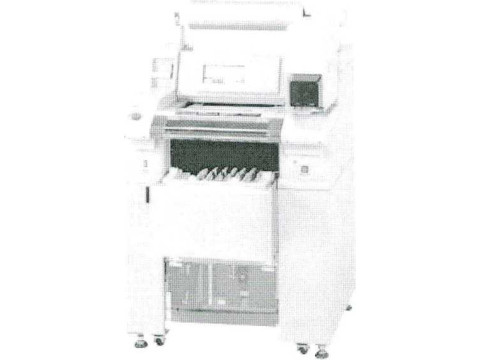

Внешний вид системы изображен на Рисунке 1.
Рисунок 1. Система FX-3600XL
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические характеристики приведены в таблице 1.
Таблица 1.
|
Характеристики |
Значение характеристики | |
|
FX -3600 XL-6 |
FX -3600 XL-15 | |
|
Класс точности по ГОСТ 29329 |
средний | |
|
Наибольший предел взвешивания (НПВ) |
6 кг |
15 кг |
|
Наименьший предел взвешивания (НмПВ) |
20 г |
40 г |
|
Цена поверочного деления(е), дискретность (бЦ |
1 г / 2 г |
2 г / 5 г |
|
Пределы допускаемой погрешности в интервалах взвешивания: От 20 г до 2000 г включ. Св.2000 г до 4000 г включ. Св.4000 г до 6000 г включ. От 40 г до 4000 г включ. Св.4000 г до 6000 г включ. Св.6000 г до 10000 г включ. Св. 10000 г до 15000 г включ. |
± 1 г ±2г ± 4 г |
± 2 г ± 4 г ± 5 г ± Юг |
|
Наибольший предел выборки массы тары |
2,998 г |
5,995 |
|
Непостоянство показаний ненагруженного весового устройства |
1 г |
2 г |
|
Независимость показаний от положения груза на платформе, не более |
± 1 е | |
|
Порог чувствительности, не более |
1,4 е | |
|
Время установления показаний |
1 с | |
|
Время непрерывной работы, не менее |
8 ч | |
|
Масса, не более |
300 кг | |
|
Габаритные размеры, не более |
1010x936x1430 мм | |
|
Потребляемая мощность, не более |
1,5 кВт | |
|
Напряжение питания сети переменного тока Частота |
230 В.|5%+И)% или 380 _57+38В 50 ±1 Гц | |
|
Диапазон рабочих температур |
от 0 °C до 35 °C | |
