Весы автомобильные электронные (далее - весы) предназначены для статического взвешивания автомобилей.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 02 1567 02
Наименование	Весы автомобильные электронные ВАэ
Год регистрации	2002
Номер сертификата	1897
Дата регистрации	2002-04-30
Срок действия	-
Получатель сертификата	Белорусский национальный технический университет, г. Минск, Республика Беларусь (BY)

Производитель / Заявитель

Белорусский национальный технический университет

Адрес: 220013, г. Минск, пр. Ф.Скорины, 65

Контакты: (017)296-66-86 / (017)231-36-17 / E-mail: rand@bntu.edu.by

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по ГОСТ 8.453-82

Поверители

Скачать

Описание типа РБ 03 02 1567 02 [2002-01-01]

rb-03-02-1567-02_2002-01-01.pdf

Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Комплектность Поверка ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА Нормативные документы Заключение

Назначение

Весы автомобильные электронные (далее - весы) предназначены для статического взвешивания автомобилей.

Описание

Весы состоят из следующих основных частей: • грузоприемное устройство в составе:

- грузоприемная платформа;

- датчики тензометрические;

- блок объединительный.

• дискретное отсчетное устройство.

В грузоприемную платформу монтируются тензометрические датчики силы стержневого типа, которые устанавливают на бетонные основания в специальные подпятники, обеспечивающие восприятие только осевой нагрузки. Для предотвращения воздействия радиальных нагрузок в механической конструкции весов предусмотрена установка разгрузочных тяг.

Принцип работы весов основан на преобразовании деформации тензометрических датчиков силы в аналоговый электрический сигнал, который далее преобразуется в цифровую форму в дискретном отсчетном устройстве.

Последовательный интерфейс обеспечивает передачу данных об измеряемой массе на внешние устройства (ПЭВМ.

Лицевая поверхность дискретного отсчетного устройства закрывается крышкой с помощью четырех винтов.

Весы выполняют следующие функции:

• взвешивание с выборкой массы тары;

• накопление результатов нескольких взвешиваний;

• просмотр накопленной суммы;

• передача информации по последовательному каналу связи с внешней ЭВМ. '.Э\

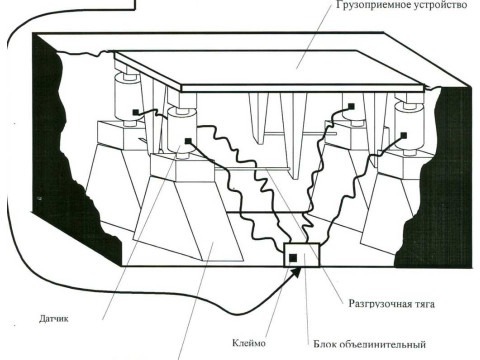

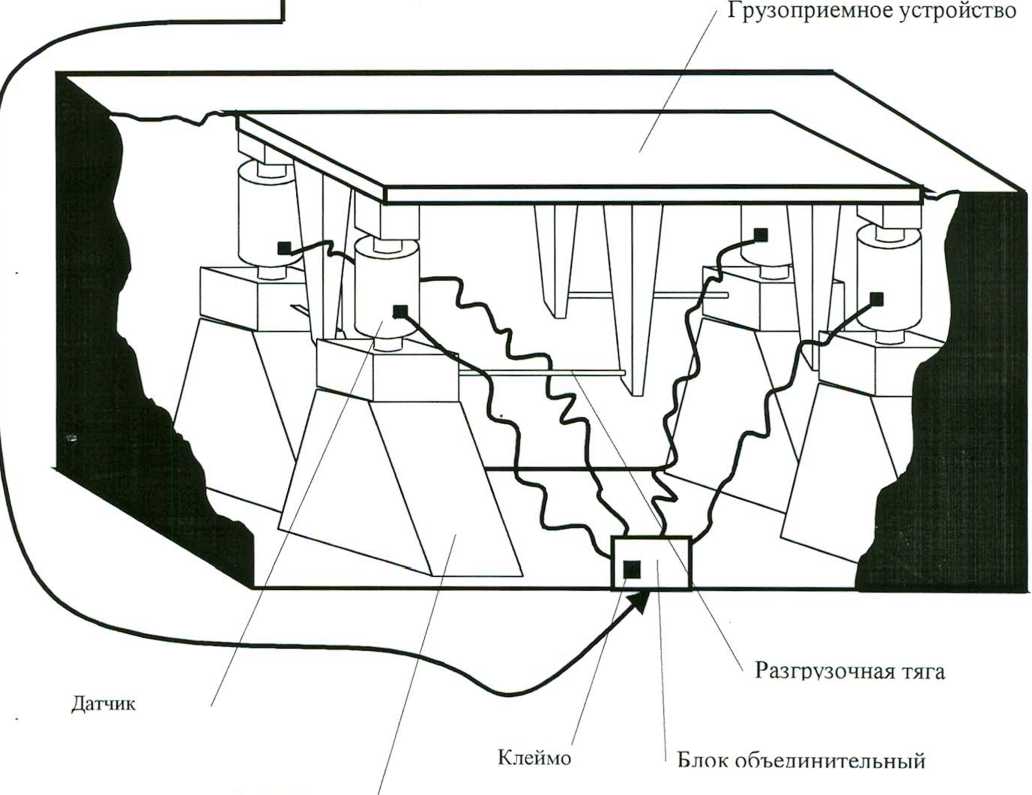

Конструкция весов показана на рисунке 1.

Дискретное отсчетное устройство

Бетонное

основание

Рисунок 1. Конструкция весов ВАэ.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Класс точности по ГОСТ 29329-92 средний (III).

Наименование параметра	Модификации весов
Наименование параметра	ВАэ-30	ВАэ-40	ВАэ-50
Наибольший предел взвешивания (НПВ), т	30	40	50
Наименьший предел взвешивания (НмПВ), т	0,2	0,2	0,4
Дискретность индикации (dd) и цена поверочного деления (е), кг, в диапазонах взвешивания, т: • от 0,2 до 20 • свыше 20 • от 0,4 до 50	10 20	10 20	20
Пределы допускаемой погрешности при первичной поверке, кг, в диапазонах взвешивания, т: • от 0,2 до 5,0 включ. • от 5,0 до 20,0 включ. • от 20,0 до 30,0 включ. • свыше 30,0 • от 0,4 до 10,0 включ. • от 10,0 до 40,0 включ. • свыше 40	± 10 ± 10 ±20 ±20	± 10 ± 10 ±20 ±20	±20 ±20 ±40
Пределы допускаемой погрешности при эксплуатации, кг, в диапазонах взвешивания, т: • от 0,2 до 5,0 • от 5,0 до 20,0 • от 20,0 до 30,0 • свыше 30,0 • от 0,4 до 10,0 • от 10,0 до 40,0 • свыше 40	± 10 ±20 ±20 ±40	±10 ±20 ±20 ±40	±20 ±40 ±60
Диапазон выборки массы тары, т	От 0,2 доЮ	От 0,2 до 15	От 0,4 до 20
Время выхода установки показаний, с, не более	3
Время выхода на установленный режим работы, мин Время непрерывной работы, ч, не более	20 16
Диапазон рабочих температур °C: • грузоприемного устройства • дискретного отсчетного устройства	От минус 20 до плюс 40 От плюс 5 до плюс 40

По устойчивости к климатическим воздействиям весы соответствуют исполнению

УХЛ категории 2.1 по ГОСТ 15150-69. Весы не предназначены для применения во взрыво- и пожароопасных зонах по ПУЭ.

Комплектность

Комплектность поставки указана в таблице 2. Таблица 2

Наименование составной части весов	Количество
Наименование составной части весов	ВАэ-30	ВАэ-40	ВАэ-50
Устройство грузоприемное в составе: Грузоприемная платформа* Датчик тензометрический Блок объединительный	1 шт. 4 шт. 1 шт.	1 шт. 4 шт. 1 шт.	1 шт. 4 шт. 1 шт.
Дискретное отсчетное устройство	1 шт.	1 шт.	1 шт.
Комплект кабелей	1 шт.	1 шт.	1 шт. .
Паспорт	1 экз.	1 экз.	1 экз.

* По согласованию с заказчиком допускается не поставляется.

Поверка

Поверка производится по ГОСТ 8.453-82.

Клеймо (пломба) госповерителя наносится на пломбировочную массу в углублении под один из винтов корпуса дискретного отсчетного устройства, а на другой винт наклеивается клеймо (марка) таким образом, чтобы исключить несанкционированный доступ к тумблеру калибровки, находящийся внутри корпуса контроллера весов. Клеймо (пломба) наносится также на пломбировочную массу в углублении под один из винтов корпуса блока объединительного.

Межповерочный интервал - 1 год.

Основное оборудование для поверки весов - образцовые гири IY разряда по ГОСТ 7328-82.

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносится типографским способом на шильдик, расположенный на корпусе дискретного отсчетного устройства, а также на титульный лист паспорта.
