Весы крановые электронные ВКЭ
| Номер в ГРСИ РФ: | РБ 03 02 1459 01 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | УП КТИ "Астром-М", г. Минск |
|
Описание типа РБ 03 02 1459 01 [2001-01-01]
rb-03-02-1459-01_2001-01-01.pdf
|
Скачать |
Весы крановые электронные ВКЭ предназначены для статического взвешивания грузов, транспортируемых на крюке грузоподъемного крана, тельфером внутри производственных помещений и на открытом воздухе.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 1459 01 |
| Наименование | Весы крановые электронные ВКЭ |
| Год регистрации | 2001 |
| Номер сертификата | 1751 |
| Дата регистрации | 2001-12-20 |
| Срок действия | - |
| Получатель сертификата | УП КТИ "Астром-М", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
УП КТИ "Астром-М"
Адрес: 220033, г. Минск, ул. Серафимовича, 11
Контакты: (017)227-10-00 / (017)227-03-30 / E-mail: astrom_m@hotbox.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.Мн 1048-2001 (утверждена БелГИМ) |
Поверители
Скачать
|
Описание типа РБ 03 02 1459 01 [2001-01-01]
rb-03-02-1459-01_2001-01-01.pdf
|
Скачать |
Описание типа
Назначение
Весы крановые электронные ВКЭ предназначены для статического взвешивания грузов, транспортируемых на крюке грузоподъемного крана, тельфером внутри производственных помещений и на открытом воздухе.
Описание
В основу конструкции весов положен вибрационно-частотный метод измерения, сущность которого состоит в измерении собственной частоты колебаний чувствительного элемента, изменяющейся от воздействия на весы силы тяжести груза.
В соответствии с ГОСТ 29329 весы выполнены подвесными с автоматическим уравновешиванием и с дискретным отсчетным устройством.
Весы состоят из грузоприемного устройства, на которое воздействует
взвешиваемый груз, и дистанционного отсчетного устройства, радиоканалу передается информация о взвешиваемом грузе.
Дла „ жуаенуон
реестр
орое по
среде;в измерений Республики Беларусь
Весы изготавливаются двух модификаций ВКЭ-5, ВКЭ-10 и следующих исполнений:
- ВКЭ-5.1; ВКЭ-10.1 - подвешивание к грузоподъемному оборудованию и удержание груза с помощью разборных звеньев;
- ВКЭ-5.2; ВКЭ-10.2 - подвешивание к грузоподъемному оборудованию с помощью разборного звена и удержание груза на крюке.
Результаты взвешивания отражаются на табло жидкокристаллического индикатора дистанционного отсчетного устройства.
Весы снабжены устройством сигнализации о перегрузке и сбоях при их работе.
Весы позволяют осуществлять следующие функции:
- полуавтоматическую установку нуля;
- взвешивание груза;
- автоматическое изменение цены поверочного деления и дискретности отсчета в зависимости от значения массы взвешиваемого груза;
- вычисление значения массы нетто в процессе взвешивания тары и груза в таре.
Питание весов осуществляется от автономных источников электрического тока. Весы снабжены устройством сигнализации о разряде аккумуляторных батарей грузоприемного устройства и дистанционного отсчетного устройства.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1
|
Наименование показателя |
Значение показателя | |
|
ВКЭ-5 |
ВКЭ-10 | |
|
1 |
2 | |
|
1 Класс точности по ГОСТ 29329 |
Обычный (ПИ) | |
|
2 Наибольший предел взвешивания (НПВ), т |
5,0 |
10,0 |
|
3 Наименьший предел взвешивания (НмПВ), т |
0,05 |
0,05 |
|
4 Цена поверочного деления (е) и дискретность отсчета (dd), кг: От 50 до 5000 кг включ. Св. 5000 до 10000 кг включ. |
5,0 |
5,0 10,0 |
|
5 Пределы допускаемой погрешности при первичной поверке в интервалах взвешивания, кг: От 50 до 1000 кг включ. Св. 1000 до 5000 кг включ. Св. 5000 до 10000 кг включ. |
±5,0 ±10,0 |
±5,0 ±10,0 ±20,0 |
Продолжение таблицы 1
|
1 |
2 | |
|
6 Пределы допускаемой погрешности при эксплуатации в интервалах взвешивания, кг: От 50 до 250 кг в ключ. Св. 250 до 1000 кг включ. Св. 1000 до 5000 кг включ. Св. 5000 до 10000 кг включ. |
±5,0 ±10,0 ±15,0 |
±5,0 ±10,0 ±15,0 ±30,0 |
|
7 Диапазон выборки массы тары, кг |
От 50 до 5000 |
От 50 до 10000 |
|
8 Порог чувствительности, кг |
1,4 е |
1,4 е |
|
9 Рабочий диапазон температур, °C |
От минус 10 до плюс 40 | |
|
10 Дальность приема канала радиосвязи, м, не менее |
20 | |
|
11 Габаритные размеры, мм, не более: - грузоприемное устройство - дистанционное отсчетное устройство |
0180x545 195x102x45 | |
|
12 Источник питания: 12.1 Напряжение, В - грузоприемное устройство - дистанционное отсчетное устройство 12.2 Время непрерывной работы без подзарядки в нормальных условиях (температура 20 °C), ч, не менее - грузоприемное устройство - дистанционное отсчетное устройство 12.3 Время непрерывной работы без подзарядки при пониженной температуре минус 10 °C, ч, не менее - грузоприемное устройство - дистанционное отсчетное устройство |
Аккумуляторная батарея 12-1,0 12-2,0 60 7 30 2 | |
|
13 Масса, кг, не более |
50 | |
|
14 Потребляемая мощность (при подзарядке), Вт, не более |
12,5 | |
|
15 Вероятность безотказной работы за 2000 ч, не менее |
0,9 | |
|
16 Средний срок службы, годы |
8 | |
Комплектность
|
Модификация весов | ||
|
ВКЭ-5 |
ВКЭ-10 | |
|
- грузоприемное устройство |
1 |
1 |
|
- дистанционное отсчетное устройство |
1 |
1 |
|
- зарядное устройство ТУ РБ 14563250.012-95 |
1 |
1 |
|
- паспорт ВКЭ-00.00.000 ПС |
1 |
1 |
|
- руководство по эксплуатации ВКЭ-00.00.000 РЭ |
1 |
1 |
|
- методика поверки ВКЭ-00.00.000МП МН 1048-2001 |
1 |
1 |
|
- упаковка |
1 |
1 |
Знак Государственного реестра наносится на паспорт, табличку потребительской маркировки грузоприемного устройства и лицевую панель дистанционного отсчетного устройства.
Поверка
Поверка весов должна производится по Методике поверки весов крановых электронных ВКЭ-00.00.000МП МН 1048-2001, утвержденной и зарегистрированной в Госстандарте РБ в установленном порядке.
Места расположения клейм изготовителя и госповерителя указаны на рисунке 1.
Перечень средств измерений, применяемых при поверке весов, приведен в таблице 2.
Таблица 2 - Перечень средств измерений
|
Наименование и обозначение СИ |
Тип |
Кол |
Используемый диапазон измерений |
Предел допускаемой погрешности СИ |
|
1 |
2 |
3 |
4 |
5 |
|
Преобразователи силы вибрационно-частотные (эталонные) |
СВК-5 СВК-10 |
1 1 |
От 50 до 5000 кг От 50 до 10000 кг |
От 1,65 до 0,01 % От 1,65 до 0,01 % |
|
Частотомер электронносчетный |
43-54 |
1 |
От 0,1 Гц до 300 МГц |
±2x10'8 |
|
Гири образцовые |
ГО-1У-5 КГО-IV-l |
2 2 |
5 кг 1 кг |
IV разряда IV разряда |
|
Стенд испытательный |
МР-100 |
1 |
От 0 до 100 кН |
±1 % |
ВЕСЫ КРАНОВЫЕ ЭЛЕКТРОННЫЕ ВКЭ

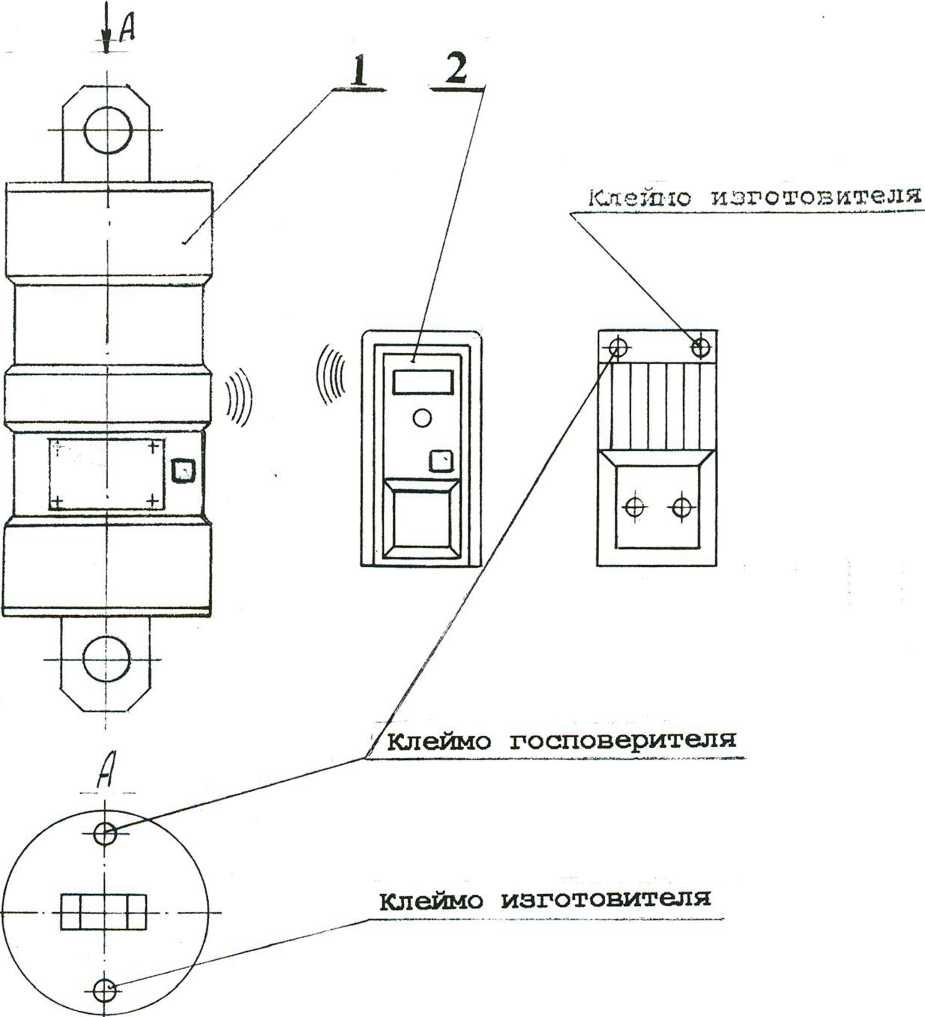

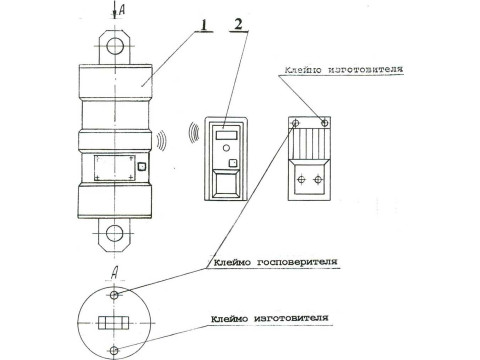

Рисунок 1
1 - грузоприемное устройство
2 - дистанционное отсчетное устройство
Нормативные документы
ГОСТ 29329-92. «Весы для статического взвешивания. Общие технические требования».
ТУ РБ 100088931.024-2001. «Весы крановые электронные ВКЭ».
Заключение
Весы крановые электронные ВКЭ соответствуют ГОСТ 29329-92 «Весы для статического взвешивания. Общие технические требования», ТУ РБ 100088931.024-2001 «Весы крановые электронные ВКЭ».
