Весы тензометрические настольные торговые электронные ВНТ-15

Назначение

Весы тензометрические настольные торговые электронные типа ВНТ-15 (далее -весы), предназначены для измерения массы грузов.

Область применения - предприятия различных отраслей промышленности и торговли.

Описание

Весы изготавливаются в следующих исполнениях:

• ВНТ-15 - весы настольные торговые с табло для покупателя на стойке и питанием от сети переменного тока;

• ВНТ-15.01 - весы настольные торговые с табло для покупателя на корпусе весов и питанием от сети переменного тока;

• ВНТ-15А - весы настольные торговые с табло для покупателя на стойке с автономным питанием и питанием от сети переменного тока;

• ВНТ-15.01А - весы настольные торговые с табло для покупателя на корпусе весов с автономным питанием и питанием от сети переменного тока.

Принцип действия весов основан на преобразовании деформации упругого элемента силоизмерительного тензорезисторного датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Далее аналоговый электрический сигнал с датчика преобразуе фровой электрический код. Результаты взвешивания выводятся на цифровое табло/ч°5-'"Г ’

ов 5

Весы тензометрические настольные торговые электронные !ИПа ВН.

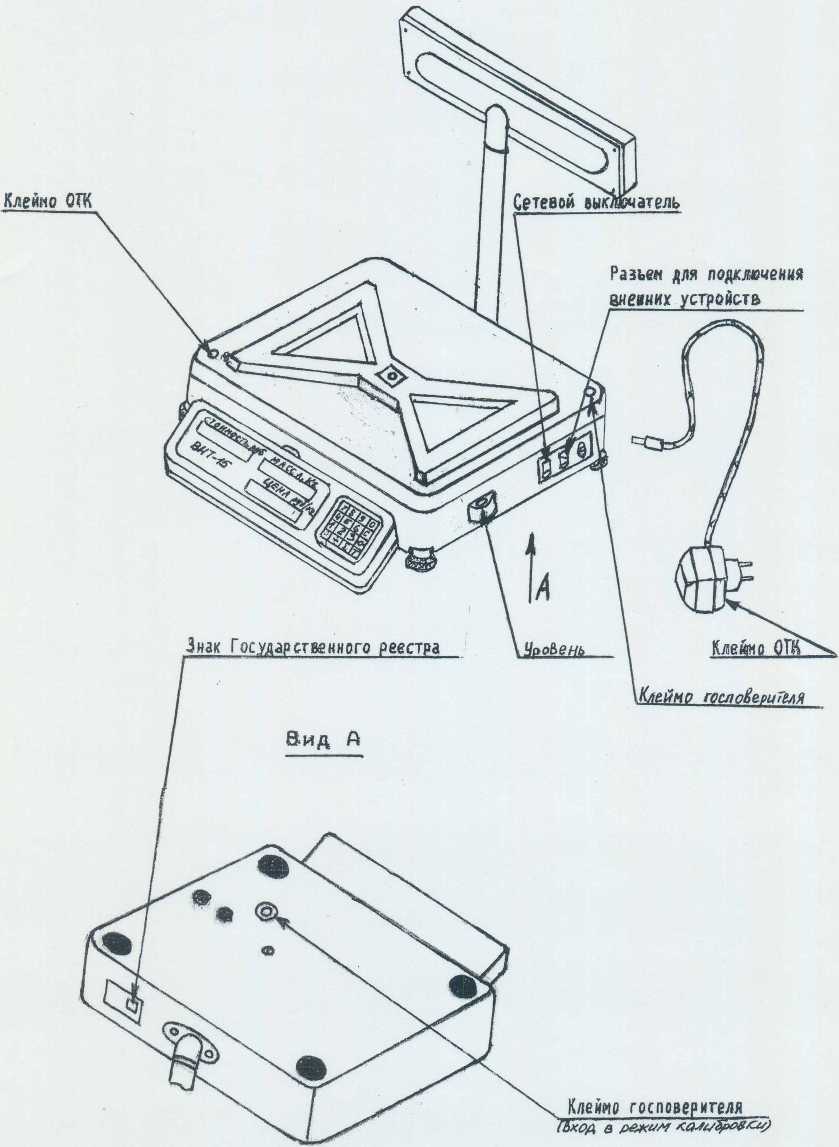

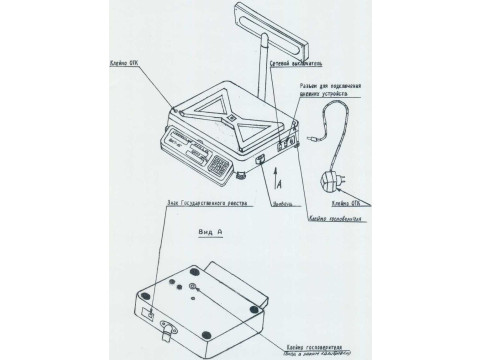

Рисунок 1

Весы состоят из грузоприемной платформы, панели управления и панели индикации. На основании установлен тензометрический датчик параллелограммного типа ДСТ-15-ЗО-1О производства Белорусской государственной политехнической академии, цифровой преобразователь и плата блока питания. На панели управления помещен модуль центрального управления с табло индикации (для продавца) и кнопками управления. Индикация на табло, помещенном на стойке (информация для покупателя), соответствует индикации на табло панели управления (информация для продавца). На табло индицируется информация о массе, цене и стоимости взвешиваемого товара.

Модуль центрального управления и плата цифрового преобразователя состоят из микропроцессоров PIC 16С61, PIC 16С66, PIC 16С84 фирмы « MIKROCHIP», обеспечивающих основные функции весов.

Весы комплектуются блоком питания для подключения к питающей сети.

Исполнение весов ВНТ-15А и ВНГ-15.01А позволяет работать в режиме питания от автономного источника на аккумуляторной батарее, подзарядка которой осуществляется подсоединением весов к сети с помощью блока питания. Подзарядка батареи возможна только при выключенном сетевом выключателе.

Весы оснащены устройствами автоматического изменения цены поверочного деления, полуавтоматической установки нуля, выборки массы тары.

На задней панели корпуса весов размещена табличка с указанием товарного знака и наименования предприятия-изготовителя, обозначения типа весов и технических условий на весы, номинальных напряжения и частоты используемого тока, знака Государственного реестра по СТБ 8001, класса точности весов и их порядкового номера, степени защиты оболочки весов. На боковой панели находится уровень, сетевой выключатель, вилка для подключения сетевого кабеля и разъем для подключения внешнего устройства.

Весы выполняют следующие функции:

взвешивание товаров массой до 15 кг;

ввод цены за 1 кг товара;

- накопление суммы покупок по стоимости и вывод ее на табло индикации;

- программирование информации о ценах 20 базовых товаров;

- передача на внешнее устройство текущего значения массы взвешиваемого товара, его цены и стоимости;

выборка массы тары;

- полуавтоматическая установка на нуль показаний массы и цены товара;

- автоматическое округление стоимости товара.

Основные технические характеристики

Класс точности по ГОСТ 29329 ................................................................. средний (III)

Пределы взвешивания, кг наибольший.............................................................................................................. 15,000

наименьший.................................................................................................................0,040

Пределы допускаемой погрешности весов, кг от 0,040 до 1,000 вкл..........................................   ±0,002

св. 1,000 до 4,000 вкл.................................................................................................±0,002

св.4,000 до 10,000 вкл..............................................................................................±0,005

св. 10,000....................................................................................................................±0,010

Дискретность отсчета (d) и цена поверочного деления (е), кг от 0,040 до 4,000..............................................................................................  0,002

св. 4,000...........................................................................................................................0,005

Диапазон выборки массы тары, кг.........................................................от 0,040 до 3,000

Порог чувствительности весов, г, в интервалах взвешивания, кг от 0,040 до 4,000 ...........................................................................от 2 до 2.8

св. 4,000........................................................................................от 5 до 7

Непостоянство показаний весов, г............................................................................±2

Диапазон регулировки устройства установки на нуль, кг, не более...................................0,6

Диапазон рабочих температур, °C...................................................от плюс 5 до плюс 35

Питание:

весов ВНТ-15 и ВНТ -15.01 - переменный ток с напряжением, В............220 (+22;-33)

с частотой, Гц ...........................50 ± 1

весов ВНТ-15А и ВНТ-15.01А - переменный ток с напряжением, В.........220 (+22;-33)

с частотой, Гц ...........................50 ± 1

- постоянный ток

с номинальным напряжением, В..........6,3 (+0,7: -0,9)

Потребляемая мощность, не более, Вт

Время непрерывной работы весов, ч, не более

Время выхода весов на установленный рабочий режим, мин

Время установки показаний при взвешивании, с, не более

Продолжительность подзарядки аккумуляторной батареи весов ВНТ-15А и ВНГ-15.01А, ч, не более

Время работы весов ВНТ-15А и ВНТ-15.01А после подзарядки: в нормальных климатических условиях, ч, не менее

при температуре минус 20 °C, ч, не менее

Габаритные размеры, мм, не более весов ВНТ-15, ВНТ-15А............................................................................345x450x500

весов ВНТ-15.01, ВНТ-15.01А.......................................................345x470x170

блока питания.................................................................................................70x85x90

Размер платформы, мм.....................................  281x321

Длина соединительного шнура, м, не менее

Масса весов с блоком питания, кг, не более весов ВНТ-15, ВНТ-15.01

весов ВНТ-15А, ВНТ-15.01А

Класс защиты от поражения электрическим током

Сведения о содержании драгоценных металлов, г:

золото 0,021716; серебро 0,4721750; палладий 0,0134385.

Знак Государственного реестра

Знак Государственного реестра наносится на маркировочную табличку, расположенную на корпусе весов, методом шелкографии, и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Поверка

Поверка производится в соответствии с методикой поверки "Весы тензометрические настольные торговые электронные типа ВНТ-15. Методика поверки МП. МН 864-2000", утвержденной РУП «БелГИМ».

Для поверки используются гири образцовые IV разряда ГОСТ 7328-82.

Межповерочный интервал - не более одного года.

Нормативные документы

ГОСТ 29329-92 «Весы для статического взвешивания. Общие технические требования».

ТУ РБ 14536193.039-2000 «Весы тензометрические настольные торговые электронные типа ВНТ-15. Технические условия».

Заключение

Весы тензометрические настольные торговые электронные типа ВНТ-15 соответствуют требованиям ГОСТ 29329-92 и техническим условиям ТУ РБ 14536193.039-2000.
