Дозатор весовой дискретного действия ДВД-200 № 978

Назначение

Дозатор предназначен для дозирования цемента в ручном и автоматическом режиме в составе бетоносмесительной установки.

Область применения - производство товарного бетона, растворов цементных и жёстких бетонных смесей на КУП «Гроднооблдорстрой» филиал «Автомост», Гродненская область, г. Скидель.

Описание

Дозатор состоит из узла взвешивания, питателя и устройства управления.

Узел взвешивания включает в себя грузоприемное устройство, выполненное в виде бункера, подвешенного на три весоизмерительных тензорезисторных датчика ДВТ 1008ц, изготовитель Белорусский национальный технический университет, с узлом встройки. Для выгрузки материала бункер оснащен пневматическим клапаном.

Загрузка материала в бункер производится двумя шнековыми питателями.

Устройство управления представляет собой дискретное отсчетное устройство КТУ-2 и блок объединительный, изготовитель Белорусский национальный технический университет.

Принцип действия дозатора основан на преобразовании возникающей под действием силы тяжести дозируемого материала деформации упругого элемента датчика в аналоговый электрический сигнал, пропорциональный его массе, с последующим аналого-цифровым преобразованием, математической обработкой и выдачей в соответствии с предварительно заданной программой сформированной дозы материала, а также результатов измерений в визуальной форме на цифровое табло дискретного отсчетного устройства и при необходимости на цифровой разъем интерфейса.

Класс точности Х(х), номинальное значение класса точности Ref(x), значения номинальной максимальной дозы Maxfill, номинальной минимальной дозы Minfill, максимальной нагрузки Мах, минимальной нагрузки Min, обозначение продукта(ов), подлежащих взвешиванию, наносятся на маркировочную табличку, закрепленную на корпусе дискретного отсчетного устройства.

Программное обеспечение

Дозатор имеет встроенное программное обеспечение. Защита от несанкционированного изменения метрологических характеристик реализована с помощью тумблера, находящегося внутри дискретного отсчетного устройства КТУ-2.

Обязательные метрологические требования

Таблица 1

Основные технические и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям.

Таблица 2

Комплектность

Таблица 3

Место нанесения знака утверждения типа средства измерений:

Наносится на титульный лист руководства по эксплуатации.

Поверка осуществляется по ГОСТ 8.523-2014 «Государственная система обеспечения единства измерений. Дозаторы весовые автоматические дискретного действия. Методика поверки».

Технические нормативные правовые акты и технические документы, устанавливающие требования к типу средств измерений:

1. ГОСТ 8.610-2012 «Государственная система обеспечения единства измерений.

Дозаторы весовые автоматические дискретного действия. Часть 1. Метрологические и технические требования. Методы испытаний».

2. «Дозаторы весовые дискретного действия. Руководство по эксплуатации».

Перечень средств иоверки:

1. Взвешивающий узел поверяемого дозатора (контрольный прибор, встроенный в поверяемый дозатор).

2. Гири класса точности М] по ГОСТ O1ML R 111-1-2009.

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации и производителя: Дозатор весовой дискретного действия ДВД-200 № 978 соответствует требованиям ГОСТ 8.610—2012 «Государственная система обеспечения единства измерений. Дозаторы весовые автоматические дискретного действия. Часть 1. Метрологические и технические требования. Методы испытаний»; «Дозаторы весовые дискретного действия. Руководство по эксплуатации».

Производи гель средства измерений

РУП «Новые оптоэлектронные технологии», г. Минск, пр-т Независимости, 67, корпус 2.

Уполномоченное юридическое лицо, проводившее метрологическую экспертизу средства измерений

Республиканское унитарное предприятие «Гродненский центр стандартизации, метрологии и сертификации», (Гродненский ЦСМС) ул. Обухова, 3, 230003, г. Гродно факс (0152) 71 45 93, тел. (0152) 71 45 90, эл. почта: csms@csms.grodno.by

Приложения:

Фотографии узла взвешивания дозатора и дискретного отсчетного устройства КТУ-2, с указанием маркировки, места для нанесения знака поверки средства измерений и схемой пломбировки от несанкциог гзрованного доступа на 2 листах.

Директор Гродненского ЦСМС

М.Б. Гой

Приложение 1 (обязательное)

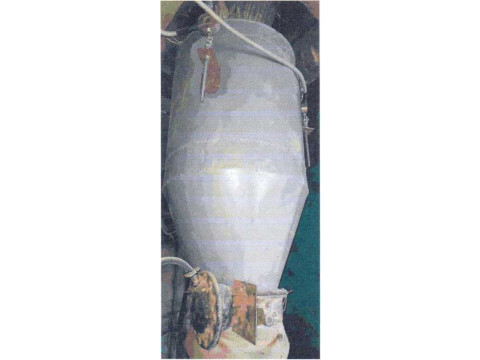

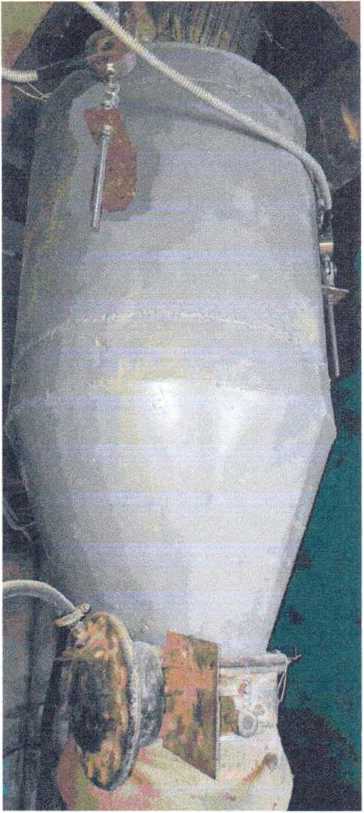

Рис. 1 Узел взвешивания дозатора

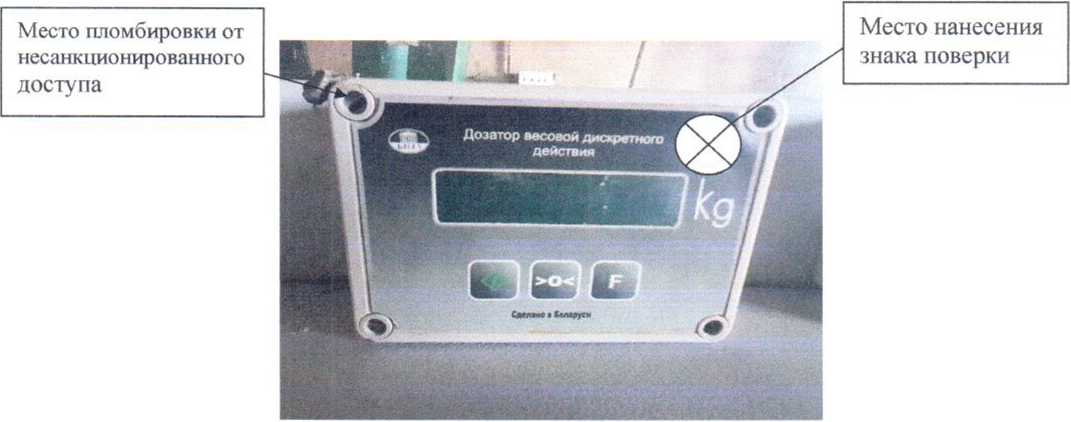

Рис.2 Дискретное отсчетное устройство КТУ-2

Приложение 1 (обязательное)

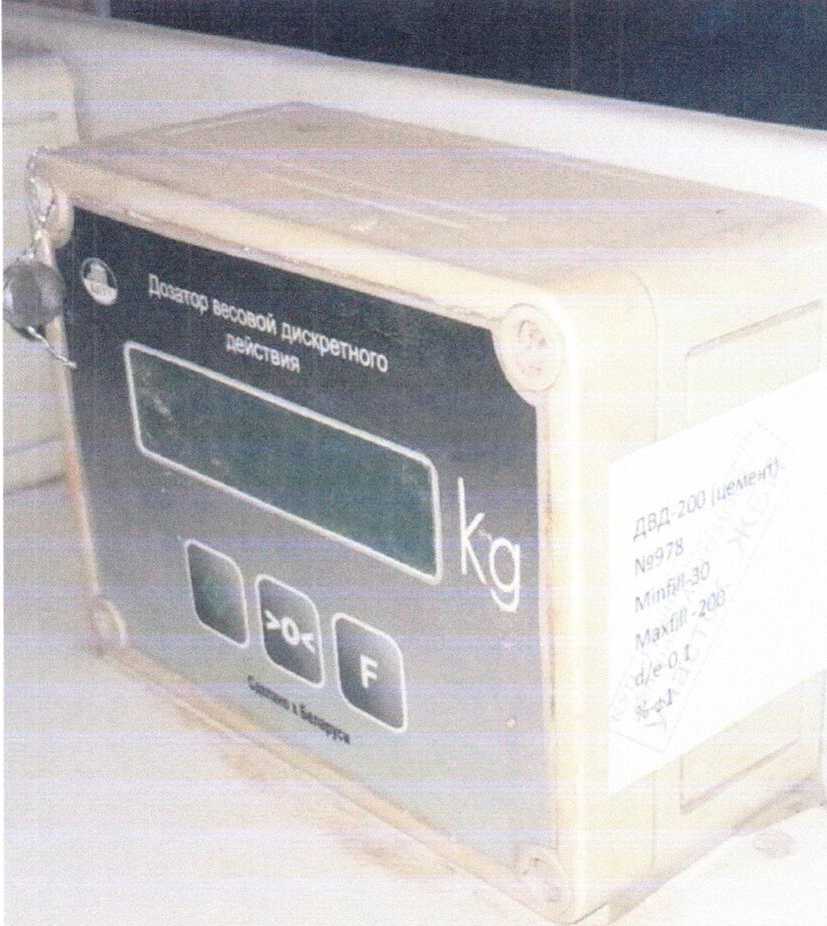

Рис. 3 Маркировочная табличка
