Дозатор воды 250 № 591-3

Назначение

Дозатор воды 250 (далее - дозатор) предназначен для измерения массы воды в ручном и автоматическом режимах.

Область применения - производство строительных материалов.

Описание

Дозатор состоит из узла дозирования и устройства управления.

Узел дозирования представляет собой грузоприемное устройство (далее -ГПУ), выполненное в виде бака, подвешенного на три датчика тензометрических CAS BSA-500L.

Устройство управления ПА-2.0 выполнено в виде панели оператора сенсорной OMRON NB10W-TW01B (далее-ПОС) и шкафа коммутации (далее - ШК).

ПОС, оснащенная сенсорными кнопками и переключателями для управления основными режимами работы средства измерений, совмещает функции показывающего устройства и клавиатуры управления средством измерений.

Котроллер программируемый логический OMRON SYSMAC CP1L (далее -КПЛ) в составе ШК выполняет функции управления процессом дозирования на основе принятых дискретных входных сигналов, хранения параметров настройки средства измерений и результатов измерений в энергонезависимом запоминающем устройстве и их передачу по цифровым интерфейсам связи.

Принцип действия дозатора основан на преобразовании возникающей под действием силы тяжести дозируемого материала деформации упругого элемента датчика в аналоговый электрический сигнал, пропорциональный его массе, с последующим аналого-цифровым преобразованием, математической обработкой и выдачей в соответствии с предварительно заданной программой сформированной дозы материала, а также результатов измерений в визуальной форме на экране терминала.

Функциональные возможности дозатора:

работа в ручном и автоматическом режимах;

отображение текущего значения массы;

обнуление;

индикация аварийных ситуаций.

Класс точности Х(х), номинальное значение класса точности Ref(x), значение номинальной максимальной дозы Maxfill, значение номинальной минимальной дозы Minfill, максимальной нагрузки Мах, минимальной нагрузки Min, обозначение продукта(ов), подлежащих взвешиванию, наносятся на маркировочную табличку, закрепленную на корпусе грузоприемного устройства.

Программное обеспечение (далее - ПО) средства измерений имеет метрологически значимую и метрологически незначимую (функциональную) части.

Метрологически значимая часть ПО является встроенной, хранится в энергонезависимом запоминающем устройстве КПЛ.

Метрологически незначимая (функциональная) часть ПО является встроенной, хранится в энергонезависимом запоминающем устройстве ПОС.

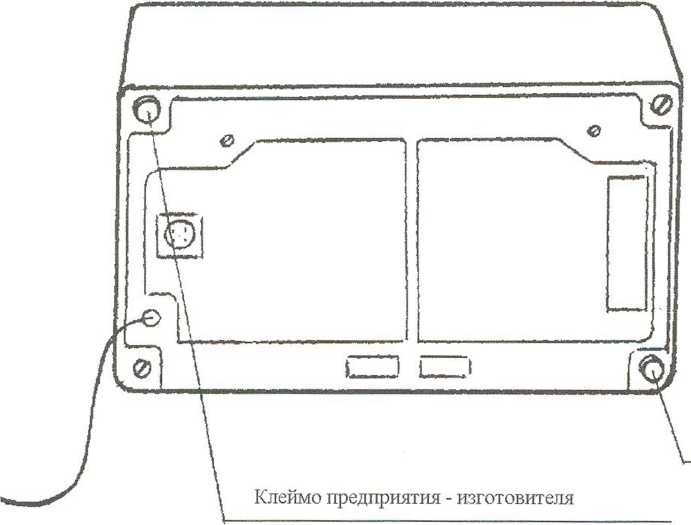

Изменение ПО через интерфейс пользователя и без применения специализированных средств изготовителя невозможно.

Разграничение прав доступа к параметрам юстировки и настройки реализовано с помощью пароля.

Для просмотра доступен счетчик калибровок, увеличивающий значение на одну единицу при каждом изменении метрологически значимых параметров, которое может быть указано в свидетельстве о поверке.

Обязательные метрологические требования

Таблица 1

Основные технические и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям

Таблица 2

Комплектность

Таблица 3

Место нанесения знака утверждения типа средств измерений

Знак утверждения типа наносится на маркировочную табличку ГПУ.

Поверка осуществляется по ГОСТ 8.523-2014 «Государственная система обеспечения единства измерений. Дозаторы весовые автоматические дискретного действия. Методика поверки».

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений:

1. ГОСТ 8.610-2012 «Государственная система обеспечения единства измерений. Дозаторы весовые автоматические дискретного действия. Часть 1. Метрологические и технические требования. Методы испытаний»;

2. Паспорт. ДЦВХ500.00.00.000 ПС, РЭ.

методику поверки:

ГОСТ 8.523-2014 «Государственная система обеспечения единства измерений.

Дозаторы весовые автоматические дискретного действия. Методика поверки».

Перечень средств поверки:

1. Весы неавтоматического действия (отдельный контрольный прибор) или взвешивающий узел поверяемого дозатора (контрольный прибор, встроенный в поверяемый дозатор);

2. Гири класса точности Ml по ГОСТ OIML R.111-1-2009.

Идентификация программного обеспечения

Идентификационные данные ПО приведены в таблице 4.

Таблица 4

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: дозатор воды 250 № 591-3 соответствует требованиям ГОСТ 8.610-2012 «Государственная система обеспечения единства 3

измерений. Дозаторы весовые автоматические дискретного действия. Часть 1. Метрологические и технические требования. Методы испытаний»; Паспорт. Д1 [ВХ500.00.00.000 ПС, РЭ.
