Приборы для определения числа падения ПЧП-7
| Номер в ГРСИ РФ: | РБ 03 01 5448 14 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Производитель / заявитель: | ООО "Биофизическая аппаратура", г. Москва |
|
Описание типа РБ 03 01 5448 14 [2015-07-31]
rb-03-01-5448-14_2015-07-31.pdf
|
Скачать |
Приборы для определения числа падения ПЧП - 7 (далее - приборы) предназначены для измерения числа падения - одного из показателей качества зерна, муки и других крахмалсодержащих продуктов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 5448 14 |
| Наименование | Приборы для определения числа падения ПЧП-7 |
| Год регистрации | 2014 |
| Номер сертификата | 9221 |
| Дата регистрации | 2014-06-26 |
| Срок действия | 2019-01-24 |
| Получатель сертификата | ООО "Биофизическая аппаратура", г. Москва, Россия (RU) |
Производитель / Заявитель
ООО "Биофизическая аппаратура"
Адрес: 127591, г. Москва, ул. Дубнинская, 79Б, стр.2, пом.1-11, 13-15
Контакты: (495) 602-06-69 / E-mail: market@ooobfa.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по Иб.2.773.007 ПС (2008 г.). |
| Признание поверки | Первичная при выпуске из производства: Тверской ЦСМ (номер реестра - №015, шифр поверительного клейма - БТ)(НТК №07-14). |
Поверители
Скачать
|
Описание типа РБ 03 01 5448 14 [2015-07-31]
rb-03-01-5448-14_2015-07-31.pdf
|
Скачать |
Описание типа
Назначение
Приборы для определения числа падения ПЧП - 7 (далее - приборы) предназначены для измерения числа падения - одного из показателей качества зерна, муки и других крахмалсодержащих продуктов.
Описание
Принцип работы прибора основан на реализации методики определения числа падения по ГОСТ 27676-88, ГОСТ 30498-97, согласно которой, перемешанная водная суспензия из навески молотого зерна или муки в двух вискозиметрических пробирках помещается в кипящую водяную баню. С этого момента начинается отсчет времени для определения числа падения.
Первые 5 с пробирки прогреваются в водяной бане и находящаяся в них суспензия клей-стеризуется. Затем в течение 55 с содержимое перемешивается шток-мешалками. На шестидесятой секунде шток-мешалки останавливаются в верхнем положении, освобождаются из захватов и под собственным весом опускаются вниз. Длительность падения шток-мешалок на заданную глубину зависит от вязкости клейстера, который разжижается за счет активности альфа-амилазы.
Для каждой из двух пробирок измеряются интервалы времени Т1 и Т2 от момента опускания их в водяную баню до окончания падения соответствующих шток-мешалок на заданную глубину. Отклонение интервалов времени Т1 и Т2 не должно превышать 5 % от их среднего арифметического значения. В этом случае среднее арифметическое значение интервалов времени, выраженное в секундах, принимается за «число падения». Результаты измерений отображаются на двух трехразрядных цифровых индикаторах измерения интервалов времени.
Приборы выполнены в виде двух блоков: блока механического привода (с блоком автономного охлаждения) и блока управления, обеспечивающего автоматизированное выполнение процедуры измерения по двум каналам.
Область применения: предприятия по переработке зерна, лаборатории хлебоприемных предприятий, элеваторов, мукомольных заводов, научно-исследовательские институты.
По условиям эксплуатации приборы относятся к исполнению УХЛ категории 4.2 ГОСТ 15150-69.

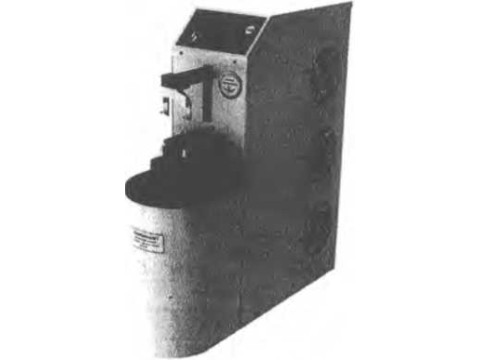

Общий вид прибора для определения числа падения ПЧП - 7 представлен на рисунке 1.
Технические характеристики
|
Наименование параметра |
Значение |
|
Диапазон измерений числа падения |
60 - 900 |
|
Диапазон измерений интервалов времени, с |
0-900 |
|
Дискретность измерений интервалов времени, с |
1 |
|
Пределы допускаемого отклонения интервалов времени Ti и Т2 от их среднего арифметического значения, %, не более |
±5 |
|
Частота колебаний шток - мешалок, Гц |
2,0 ± 0,3 |
|
Температура в водяной бане, °C |
100,0± 0,5 |
|
Высота падения шток - мешалок, мм |
68 ± 1 |
|
Масса каждой шток - мешалки (без направляющих втулок), г |
25,00 ±0,05 |
|
Размеры вискозиметрических пробирок, мм: внутренний диаметр длина |
21,00 ±0,02 220 ±0,3 |
|
Время нагрева воды в бане, мин, не более |
30 |
|
Питание от сети переменного тока напряжением, В частотой, Гц |
220 ±22 50±0,5 |
|
Габаритные размеры (длинахширинах высота), мм, не более Блок механического привода Блок управления |
560x190x550 190x140x55 |
|
Масса, кг, не более |
32 |
Знак утверждения типа
наносят на титульный лист паспорта И62.773.007 ПС типографским способом и на лицевую поверхность корпуса методом шелкографии.
Комплектность
Приборы для определения числа падения ПЧП-7 поставляются в следующем комплекте:
|
Обозначение документа |
Наименование и условное обозначение |
Кол-во, шт. |
|
Основной комплект поставки | ||
|
ИбЗ.059.075 |
Блок управления |
1 |
|
И64.225.009-02 |
Блок механического привода (с блоком автономного охлаждения) |
1 |
|
Ибб.366.032-01 |
Шток-мешалка |
2 |
|
Ибб.212.040 |
Кассета |
1 |
|
Ибб.150.117 |
Подставка для кассеты |
1 |
|
Ибб.Збб.042 |
Шток |
1 |
|
И67.019.031 |
Шланг (2 м) |
1 |
|
И68.656.026 |
Пробка для пробирки |
2 |
|
И67.350.013 |
Пробирка |
4 |
|
Ерш для мытья пробирок |
1 | |
|
ГОСТ 29227-91 |
Пипетка прямого градуирования на 25 мл |
1 |
|
Комплект запасных частей (входит в основной комплект поставки) | ||
|
0100.481.021 ТУ |
Вставка плавкая ВПБ6-13' |
2 |
|
0100.481.021 ТУ |
Вставка плавкая ВПБ6-7 |
1 |
|
Эксплуатационные документы | ||
|
И62.773.004 ПС |
Паспорт |
1 |
|
Дополнительный комплект поставки (по отдельному заказу) | ||
|
ТУ 25-2021.003-88 |
Термометр ТЛ-2 |
1 |
|
Ибб. 150.118 |
Подставка для 20 пробирок |
1 |
Поверка
осуществляется по методике поверки в паспорте прибора Иб.2.773.007 ПС (приложение Г), утвержденной ГЦИ СИ ФБУ «Ростест-Москва» в 2008 году.
Перечень основных средств поверки (эталонов), применяемых для поверки:
- Штангенциркуль ШЦ1-125;
- Штангенглубиномер ШГ-250;
- Микрометр рычажный МР25;
- Нутромер НИ18-50-1;
- Секундомер СОСпр-2а-3-000;
Сведения о методах измерений
Методика измерений прибором приведена в разделе VIII «Порядок работы» паспорта «Прибор для определения числа падения ПЧП-7» Иб.2.773.007 ПС.
Нормативные документы
1. ТУ 4215-045-17214768-2008 «Прибор для определения числа падения ПЧП - 7»
2. ГОСТ 30498-97 «Зерновые культуры. Определение числа падения».
3. ГОСТ 27676-88 «Зерно и продукты его переработки. Метод определения числа падения».
Рекомендации к применению
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а так же иных объектов установленным законодательством Российской Федерации обязательным требованиям.
