Рулетки измерительные металлические РНГ
| Номер в ГРСИ РФ: | РБ 03 01 4174 19 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Категория: | Рулетки |
| Производитель / заявитель: | ЗАО «Опика», г. Молодечно |
Рулетки измерительные металлические РНГ (далее - рулетки) предназначены для измерения линейных размеров путем непосредственного сравнения со шкалой.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 4174 19 |
| Наименование | Рулетки измерительные металлические РНГ |
| Год регистрации | 2019 |
| Номер сертификата | 12521 |
| Дата регистрации | 2019-04-30 |
| Срок действия | 2024-04-30 |
| Получатель сертификата | ЗАО "Опика", г. Молодечно Минской обл., Республика Беларусь (BY) |
Производитель / Заявитель
ЗАО "Опика"
Адрес: 222310, г. Молодечно, ул. В.Гастинец, 143А
Контакты: (01773)6-44-21, 6-91-82 // (01773)6-03-87
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2423-2014 и МИ 1780-87. |
Поверители
Скачать
|
Описание типа РБ 03 01 4174 19 [2014-10-03]
rb-03-01-4174-19_2014-10-03.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 4174 19 [2010-02-08]
rb-03-01-4174-19_2010-02-08.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 4174 19 [2019-11-05]
rb-03-01-4174-19_2019-11-05.pdf
|
Скачать |
Описание типа
Назначение
Рулетки измерительные металлические РНГ (далее - рулетки) предназначены для измерения линейных размеров путем непосредственного сравнения со шкалой.
Область применения - нефтебазы и другие предприятия, занимающиеся перевозкой, хранением и реализацией нефтепродуктов и других жидкостей.
Описание
Рулетки состоят из корпуса, измерительной ленты и груза. Корпус представляет собой каркас из двух скрепленных между собой пластин, между которыми помещен барабан с намотанной лентой. К оси барабана прикреплена откидная рукоятка, служащая для вращения и фиксации барабана в пределах одного оборота.
В зависимости от технических и метрологических характеристик рулетки бывают двух модификаций: соответствующие ГОСТ 7502 и соответствующие
СТБ ИСО 4512. Рулетки, соответствующие ГОСТ 7502, 14-ти исполнениях (Р5Н2 ГОСТ 7502, Р5НЗ ГОСТ 7502, Р10НЗ ГОСТ 7502, Р15Н2 ГОСТ 7502, Р15НЗ ГОСТ 7502, Р20НЗ ГОСТ 7502, Р25Н2 ГОСТ 7502, Р25НЗ ГОСТ 7502,
изготавливают в Р10Н2 ГОСТ 7502, Р20Н2 ГОСТ 7502, Р30Н2 ГОСТ 7502,
РЗОНЗ ГОСТ 7502, Р50Н2 ГОСТ 7502, Р50НЗ ГОСТ 7502). Рулетки,
соответствующие СТБ ИСО 4512, изготавливают в 4-х исполнениях
(Р5Н СТБ ИСО 4512, Р10Н СТБ ИСО 4512, Р15Н СТБ ИСО 4512,
Р20Н СТБ ИСО 4512). Рулетки, соответствующие изготавливаются в двух исполнениях по условиям применения: Г - рулетки с грузом для измерения уровня жидкости, К - рулетки с кольцом для измерения линейных размеров. Рулетки, соответствующие СТБ ИСО 4512, изготавливаются
ГОСТ 7502, также
только с грузом.
Лис
Груз рулеток, соответствующих ГОСТ 7502, изготовлен нержавеющей трубы, внутрь которой запрессована вставка и стали, а к нижнему торцу прикреплен наконечник из латуни или карбонита. Груз рулеток, соответствующих СТБ ИСО4512, полностью изготовлен из латуни. Груз рулеток для измерения уровня агрессивных жидкостей изготавливается из цельного стального нержавеющего прутка. Условное обозначение рулеток для измерения уровня агрессивных жидкостей дополняется буквой "А".
Измерительную ленту рулеток изготавливают из нержавеющей стали.
Шкалу рулеток наносят на один край ленты методом лазерной гравировки с миллиметровыми, сантиметровыми и метровыми интервалами. Шкала равномерная, однострочная, с горизонтальным расположением чисел отсчета.
Внешний вид рулеток представлен на рисунках 1, 2.
Место нанесения знака поверки в виде клейма-наклейки приведено в Приложении А к описанию типа.

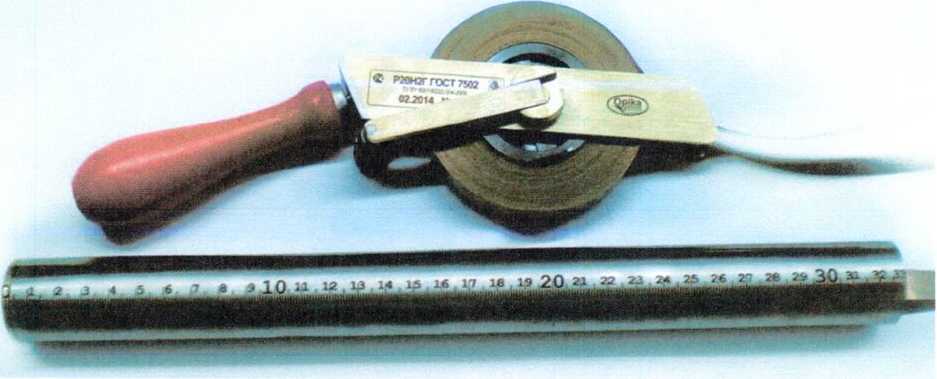

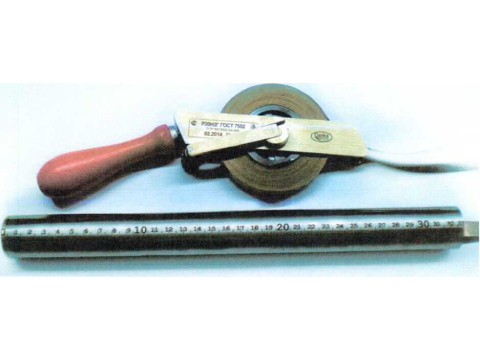

Рисунок 1 Внешний вид рулеток, соответствующих ГОСТ 7502

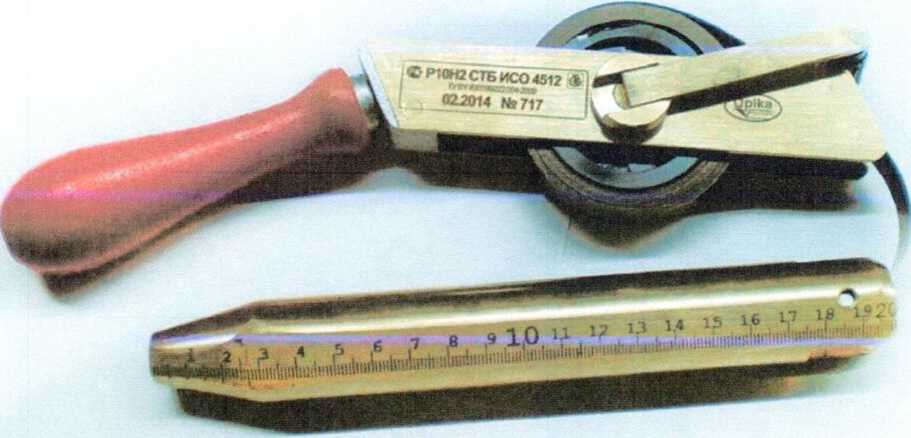

Рисунок 2 Внешний вид рулеток, соответствующих СТБ ИСО 4512
[Государственный реестр 11 I средств измерений / \\ \ Республики Беларусь / Л HCtVЛЙСт6е>6 У
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Технические и метрологические характеристики рулеток измерительных металлических РНГ представлены в таблицах 1 - 4.
Технические характеристики грузов представлены в таблице 5.
Таблица 1 - Основные технические характеристики рулеток, выпускаемых по ГОСТ 7502
|
Наименование |
Исполнения рулеток по ГОС! |
'7502 | |||||
|
Р5Н2 ГОСТ 7502 Р5НЗ ГОСТ 7502 |
Р10Н2 ГОСТ 7502 Р10НЗ ГОСТ 7502 |
Р15Н2 ГОСТ 7502 Р15НЗ ГОСТ 7502 |
Р20Н2 ГОСТ 7502 Р20НЗ ГОСТ 7502 |
Р25Н2 ГОСТ 7502 Р25НЗ ГОСТ 7502 |
Р30Н2 ГОСТ 7502 РЗОНЗ ГОСТ 7502 |
Р50Н2 ГОСТ 7502 Р50НЗ ГОСТ 7502 | |
|
Габаритные размеры, мм, не более | |||||||
|
- длина |
260 |
260 |
260 |
260 |
260 |
260 |
300 |
|
- ширина |
90 |
100 |
110 |
120 |
130 |
150 |
180 |
|
- толщина |
42 |
42 |
42 |
42 |
42 |
42 |
42 |
|
Длина шкалы, мм, не менее |
5000 |
10000 |
15000 |
20000 |
25000 |
30000 |
50000 |
|
Цена деления шкалы, мм |
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
|
Масса рулетки, кг, не более |
0,60 |
0,75 |
0,90 |
1,05 |
1,20 |
1,35 |
1,50 |
|
Толщина ленты, мм, не более |
0,30 |
0,30 |
0,30 |
0,30 |
0,30 |
0,30 |
0,30 |
|
Ширина ленты, мм, не более |
15 |
15 |
15 |
15 |
15 |
15 |
15 |
Таблица 2 - Допускаемые отклонения длины шкалы рулеток, выпускаемых по ГОСТ 7502
|
Наименование |
Допускаемые отклонения общей длины шкалы ленты и отдельных ее интервалов, мм | |
|
2-й класс точности |
3-й класс точности | |
|
Миллиметровый |
±0,15 |
±0,20 |
|
Сантиметровый |
±0,20 |
±0,30 |
|
Дециметровый |
±0,30 |
±0,40 |
|
Отрезок шкалы 1 и более метра |
±[0,30+0,15(L-1)] |
± [0,40+0,20(1.-1)] |
Примечание - L - число полных или неполых метров в отрезке
Таблица 3 - Основные технические характеристики рулеток, выпускаемых по СТБ ИСО 4512
|
Наименование |
Исполнения рулеток по СТБ ИСО 4512 | |||
|
Р5Н СТБ ИСО 4512 |
Р10Н СТБ ИСО 4512 |
Р15Н СТБ ИСО 4512 |
Р20Н СТБ ИСО 4512 | |
|
Габаритные размеры, мм, не более | ||||
|
- длина |
260 |
260 |
260 |
260 |
|
- ширина |
90 |
100 |
110 |
120 |
|
- высота |
42 |
42 |
42 |
42 |
|
Длина шкалы, мм, не менее |
5000 |
10000 |
15000 |
20000 |
|
Цена деления шкалы, мм |
1,0 |
1,0 |
1,0 |
1,0 |
|
Масса рулетки, кг, не более |
0,6 |
0,75 |
0,9 |
1,05 |
|
Толщина ленты, мм, не более |
0,3 |
0,3 |
0,3 |
0,3 |
|
Ширина ленты, мм, не более |
15 |
15 |
15 |
15 |
Таблица 4 - Допускаемые отклонения длины шкалы рулеток с грузом, выпускаемых по СТБ ИСО 4512
|
Допускаемые отклонения длины шкалы новых рулеток от нулевой отметки груза до отметки 20 м, мм, не более |
Допускаемые отклонения длины шкалы рулеток бывших в эксплуатации от нулевой отметки груза до отметки 20 м, мм, не более |
|
1,5 |
2,0 |
Таблица 5 - Основные технические характеристики грузов
|
Наименование |
Модификации грузов | |
|
Для рулеток по СТБ ИСО 4512 |
Для рулеток по ГОСТ 7502 | |
|
Длина, мм, не более |
200 |
350 |
|
Диаметр, мм, не более |
28 |
35 |
|
Масса груза, г |
860 ± 50 |
2000±100 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист паспорта.
Комплектность
В комплект поставки входят:
- рулетка измерительная металлическая РНГ;
- паспорт;
- упаковка.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 600199222.004-2009 «Рулетки измерительные металлические РНГ. Технические условия».
ГОСТ 7502-98 «Рулетки измерительные металлические. Технические условия».
СТБ ИСО 4512-2007 «Нефть и жидкие нефтепродукты. Оборудование для измерения уровня жидкости в резервуарах-хранилищах неавтоматизированными (ручными) методами».
МИ 1780-87 "Ленты образцовые и рулетки металлические измерительные. Методика поверки".
МРБ МП. 2423-2014 "Рулетки измерительные металлические РНГ. Методика поверки".
Заключение
Рулетки измерительные металлические РНГ соответствуют требованиям ТУ BY 600199222.004-2009 «Рулетки измерительные металлические РНГ. Технические условия».
Межповерочный интервал: не более 12 месяцев.
Межповерочный интервал в ОЗМ в Республике Беларусь: не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ
220053, г. Минск, Старовиленский тракт, 93, тел. 8-017-334-98-13.
Аттестат аккредитации № BY/112 1.0025 (срок действия до 30.03.2024).
