Системы лазерные интерференционные XL80
| Номер в ГРСИ РФ: | РБ 03 01 3761 08 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Производитель / заявитель: | "Renishaw plc", Великобритания |
Системы лазерные интерференционные XL-80 предназначены для измерения линейных перемещений, отклонений от прямолинейности, взаимной перпендикулярности, плоскостности поверхностей, поворота осей и применяется для проверки точностных характеристик металлообрабатывающих станков, координатно-измерительных машин и других устройств прецизионного позиционирования исполнительных элементов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 3761 08 |
| Наименование | Системы лазерные интерференционные XL80 |
| Год регистрации | 2008 |
| Номер сертификата | 5282 |
| Дата регистрации | 2008-05-29 |
| Срок действия | 2013-05-29 |
| Получатель сертификата | фирма "Renishaw plc", Великобритания (GB) |
Производитель / Заявитель
фирма "Renishaw plc"
Адрес: New Mills, Wottonunder-Edge, Gloucestershre GL12 8JR
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ. МП 1857-2008 |
Поверители
Скачать
|
Описание типа РБ 03 01 3761 08 [2010-02-26]
rb-03-01-3761-08_2010-02-26.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 3761 08 [2008-01-01]
rb-03-01-3761-08_2008-01-01.pdf
|
Скачать |
Описание типа
Назначение
Системы лазерные интерференционные XL-80 предназначены для измерения линейных перемещений, отклонений от прямолинейности, взаимной перпендикулярности, плоскостности поверхностей, поворота осей и применяется для проверки точностных характеристик металлообрабатывающих станков, координатно-измерительных машин и других устройств прецизионного позиционирования исполнительных элементов.
Системы применяются на предприятиях автомобилестроительной, машиностроительной и других отраслей промышленности.
Описание
Принцип действия системы основан на использовании явления интерференции света. Луч света от лазерного блока полупрозрачным зеркалом делится на два когерентных луча: опорный и измерительный. Измерительный луч направляется на отражатель, закрепленный на объекте, расстояние до которого требуется измерить, а опорный луч - на неподвижное зеркало. После отражения оба луча возвращаются на полупрозрачное зеркало. Происходит интерференция световых лучей, амплитуда регистрируемого света зависит от разности фаз опорного и измерительного лучей, которая в свою очередь, определяется разностью оптических путей, пройденных рассматриваемыми лучами. По этой разности рассчитывается изме
ряемое расстояние.
Лазерный измерительный блок состоит из одночастотного лазера и электроники, обеспечивающей стабильность частоты излучения и интерполяцию при счете интерференционных полос.
Блок компенсации параметров окружающей среды ЕС 10 непрерывного измеряет температуру, давление и относительную влажность окружающего воздуха, а также температуру объекта измерения. Результаты измерений параметров окружающей среды используются для вычисления действительной длины волны лазерного излучения в условиях измерения.
В состав лазерной интерференционной системы, входят:
• лазерный измерительный блок;
• блок компенсации параметров окружающей среды ЕС 10;
• датчики дистанционного измерения температуры материала и окружающего воздуха;
• набор оптических элементов;
• программное обеспечение;
• компьютер персональный;
• карта и кабели интерфейсные;
• тренога;
• упаковка.
Внешний вид лазерной интерференционной системы XL-80 приведен на рисунке 1

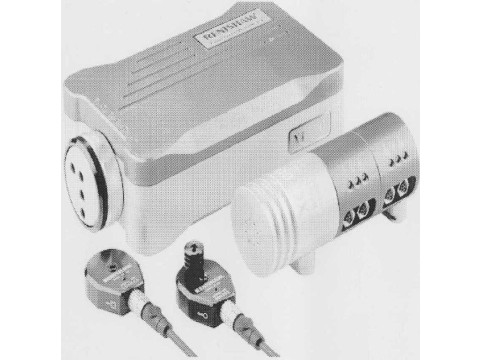

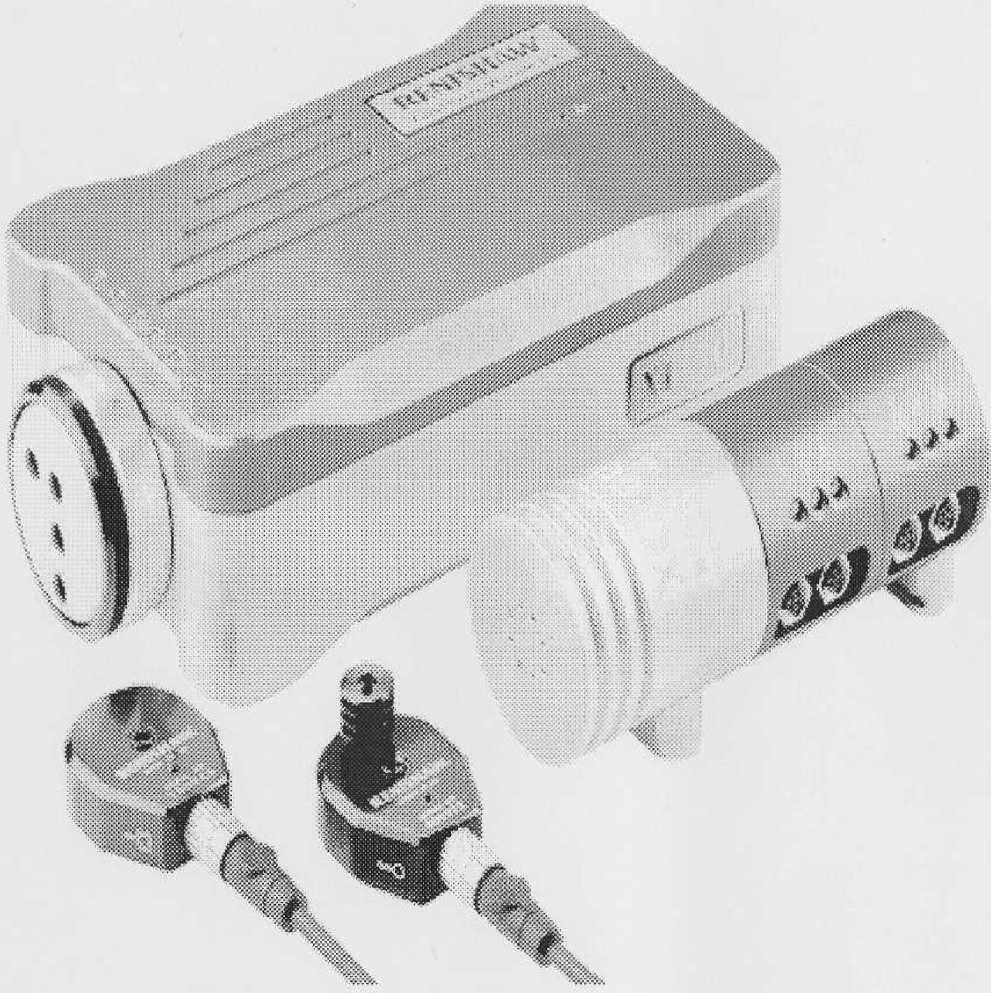

Рисунок 1 - Внешний вид лазерной интерференционной системы XL-80
Место нанесения знака поверки (клейма-наклейки) указано в Приложении 1.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики интерферометров лазерных XL-80 указаны в таблице 1
Таблица 1
|
Наименование характеристики и единицы измерения |
Значение характеристики |
|
1 Диапазоны измерения линейных перемещений, м |
от 0 до 80 |
|
2 Пределы допускаемой погрешности измерения линейных перемещений, мкм |
±0,5 L, где L длина в м |
|
3 Дискретность отсчета, нм |
] |
|
4 Мощность лазерного излучения, мВт, не более |
1 |
|
5 Диапазон измерения температуры окружающей среды, °C |
от 0 до 40 |
|
6 Пределы допускаемой погрешности измерения температуры окружающей среды, °C |
±0,2 |
|
7 Диапазон измерения температуры объекта измерения, °C |
от 0 до 55 |
|
8 Пределы допускаемой погрешности температуры объекта измерения, °C |
±0,1 |
|
9 Диапазон измерения абсолютного давления воздуха, кПа |
от 65 до 115 |
|
10 Пределы допускаемой погрешности измерения абсолютного давления воздуха, кПа |
±0,02 |
|
11 Температура окружающего воздуха при эксплуатации, °C |
от 0 до плюс 40 |
|
12 Температура окружающего воздуха при транспортирования, °C |
от минус 25 до плюс 70 |
|
13 Напряжение питания, В |
от 90 до 264 |
|
14 Частота питающей сети, Гц |
от 47 до 63 |
|
15 Масса, кг, не более: лазера блока компенсации система в чемодане |
2,45 0,55 12 |
|
16 Габаритные размеры, мм, не более: лазера блока компенсации система в чемодане |
214x120x170 130x0 52 560x351x229 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки систем лазерных интерференционных XL80,
указан в таблице 2
Таблица 2
|
Наименование |
Количество |
|
Система лазерная интерференционная |
1 штука |
|
Пластмассовый транспортировочный футляр |
1 штука |
|
Руководство по эксплуатации на русском языке |
1 книга |
|
МРБ.МП 1857 - 2008 «Система лазерная интерференционная XL-80. Методика поверки» |
1 экземпляр |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Renishaw plc " (Великобритания), МРБ.МП 1857 - 2008 «Система лазерная интерференционная XL-80. Методика поверки».
Заключение
Системы лазерные интерференционные XL80 соответствуют технической документации фирмы "Renishaw plc " (Великобритания).
Межповерочный интервал - не менее 12 месяцев (для систем, применяемых в сфере законодательной метрологии)
Научно-исследовательский испытательный центр Бел ТИМ. 220053, г. Минск, Старовиленский тракт, 93, тел. 334-98-13. Аттестат аккредитации № BY/11202.1.0.0025
