Системы технического контроля (системы шариковые) Ballbar QC 10
| Номер в ГРСИ РФ: | РБ 03 99 1464 08 |
|---|---|
| Раздел: | Прочие средства измерений [99] |
| Производитель / заявитель: | "Renishaw plc", Великобритания |
Системы технического контроля (системы шариковые) QC10 Ballbar (далее- системы) предназначены для оперативного контроля точности металлообрабатывающих станков и других позиционных систем в статическом и динамическом режимах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 99 1464 08 |
| Наименование | Системы технического контроля (системы шариковые) Ballbar QC 10 |
| Год регистрации | 2008 |
| Номер сертификата | 5283 |
| Дата регистрации | 2008-05-29 |
| Срок действия | 2013-05-29 |
| Получатель сертификата | фирма "Renishaw plc", Великобритания (GB) |
Производитель / Заявитель
фирма "Renishaw plc"
Адрес: New Mills, Wottonunder-Edge, Gloucestershre GL12 8JR
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.МН 1137-2001 |
Поверители
Скачать
|
Описание типа РБ 03 99 1464 08 [2010-02-26]
rb-03-99-1464-08_2010-02-26.pdf
|
Скачать | ||
|
Описание типа РБ 03 99 1464 08 [2002-04-22]
rb-03-99-1464-08_2002-04-22.pdf
|
Скачать | ||
|
Описание типа РБ 03 99 1464 08 [2008-01-01]
rb-03-99-1464-08_2008-01-01.pdf
|
Скачать |
Описание типа
Назначение
Системы технического контроля (системы шариковые) QC10 Ballbar (далее- системы) предназначены для оперативного контроля точности металлообрабатывающих станков и других позиционных систем в статическом и динамическом режимах.
Системы применяются на предприятиях автомобилестроительной, машиностроительной и других отраслей промышленности.
Описание
В состав систем входят:
• датчик линейных перемещений;
• калибратор;
• удлинители 50, 150 и 300 мм;
• интерфейс с кабелем;
• программное обеспечение Ballbar 5 HPS .;
• персональный компьютер
Датчик линейных перемещений, расположенный внутри стержня, состоит из двух катушек индуктивности, перемещающегося сердечника и работает по электромагнитному принципу. При изменении длины стержня
сердечник перемещается внутри катушек и вызывает изменение их индуктивности. Изменение индуктивности преобразуется в показания индикации.
Длина стержня с удлинителями калибруется перед измерениями по калибратору, изготовленному из материала Zerodiir€, имеющего коэффициент относительного линейного расширения 0,1x10' К'1.
Стержень с датчиком линейных перемещений крепится одной стороной к шаровой опоре, жестко закрепленной на станине станка, а второй стороной к подвижному узлу станка. Отклонение действительной траектории движения подвижного узла станка от теоретической измеряется датчиком линейных перемещений. Программное обеспечение позволяет анализировать результаты измерений, определять источники погрешностей станка и выдавать рекомендации по их устранению.
Внешний вид сис темы приведен на рисунке 1.

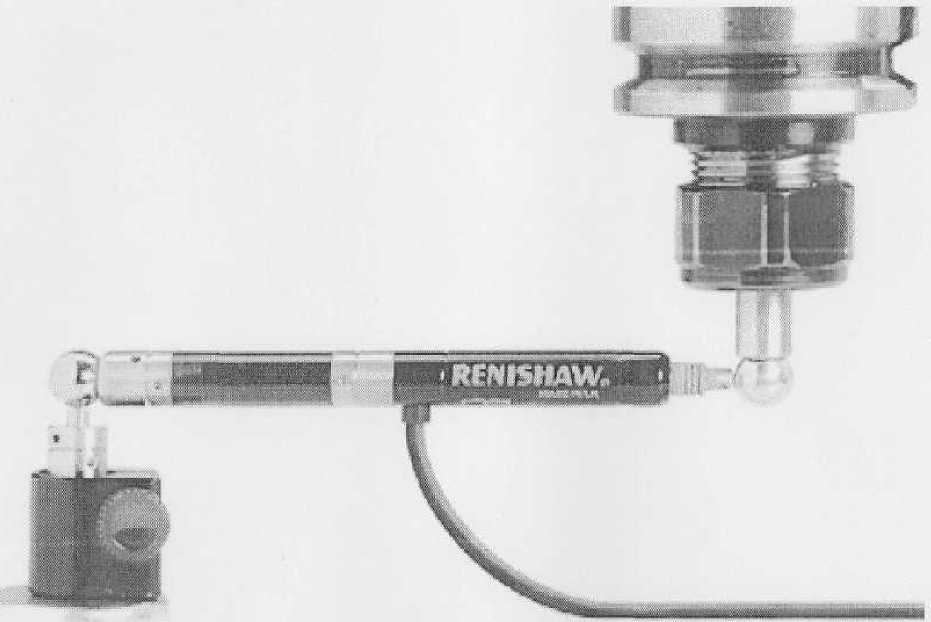

Рисунок 1. Внешний вид системы
Место нанесения знака поверки (клейма-наклейки) указано в Приложении 1.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Технические и метрологические характеристики системы указаны в таблице 1
Таблица 1
|
Наименование характеристики и единицы измерения |
Значение характеристики |
|
1 Диапазоны измерения линейных перемещений, мм, не менее |
от минус 1 до плюс 1 |
|
2 Пределы допускаемой погрешности, мкм |
±0,5 |
|
3 Дискретность о тсчета, мкм |
0,1 |
|
4 Радиус измерения, мм |
100,150 и 300 |
|
5 Пределы допускаемой погрешности калибратора радиусом, мкм 100 мм 150 мм 300 мм |
± 1 ± 1 ± 1,5 |
|
6 Температура окружающего воздуха при эксплуатации, °C |
от 0 до 40 |
|
7 Температура окружающего воздуха при транспортировании, °C |
от минус 25 до плюс 70 |
|
8 Напряжение питания, В |
От 90 до 264 |
|
9 Частота питающей сети, Гц |
от 47 до 63 |
|
10 Масса, кг, не более |
4,1 |
|
11 Габаритные размеры, мм, не более |
310x398x108 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки: система технического контроля QC10 Ballbar (система шариковая), руководство по эксплуатации, методика поверки МП.МН 1137-2001 «Системы технического контроля QC10 Ballbar (системы шариковые). Методика поверки».
ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ
Техническая документация фирмы "Renishaw plc " (Великобритания), МП.МН 1137-2001 «Системы технического контроля QC10 Ballbar-(системы шариковые). Методика поверки». / >
Заключение
Системы технического контроля (системы шариковая) QC 10 Ballbar соответствуют технической документации фирмы "Renishaw plc" (Великобритания).
Межповерочный интервал - не менее 12 месяцев (для систем, применяемых в сфере законодательной метрологии)
Научно-исследовательский испытательный центр Бел ГИМ.
220053, г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/11202.1.0.0025
