Преобразователи первичные интрагастральные для внутрижелудочной pH-метрии ППИ-pH

Назначение

Преобразователи первичные интрагастральные для внутрижелудочной pH-метрии ППИ-рН (далее по тексту - преобразователи), предназначены для преобразования химического параметра среды pH желудочно-кишечного тракта в электрический сигнал напряжения постоянного тока.

Область применения - отделения и лаборатории функциональной диагностики лечебных учреждений, гастроэнтерологические отделения больниц, лечебно-профилактические и санаторно-курортные учреждения гастроэнтерологического профиля, научно-исследовательские лаборатории, занимающиеся изучением патологии желудка и двенадцатиперстной кишки.

Описание

Преобразователи состоят из измерительных сурьмяных электродов, закрепленных в поливинилхлоридной трубке и накожного электрода сравнения.

В зависимости от расстояния между измерительными электродами, количества электродов и диаметра полимерной трубки преобразователи изготавливают 21 исполнения.

1 ПЭ1 - преобразователь эндоскопический с одним измерительным электродом диаметром 1,7 мм и длиной 2000 мм;

2 ПП2-Ш1 - преобразователь пероральный с двумя измерительными электродами диаметром 3,3 мм, расстоянием между ними 50 мм и длиной 1850 мм;

3 ПП2-Ш2 - преобразователь пероральный с двумя измерительными электродами диаметром 3,3 мм, расстоянием между ними 70 мм и длиной 1850 мм;

4 ПП2-ШЗ - преобразователь пероральный с двумя измерительными электродами диаметром 3,3 мм, расстоянием между ними 90 мм и длиной 1850 мм;

5 ПП2-Ш4 - преобразователь пероральный с двумя измерительными электродами диаметром 3,3 мм, расстоянием между ними 110 мм и длиной 1850 мм;

6 ПП2-Ш5 - преобразователь пероральный с двумя измерительными электродами диаметром 3,3 мм, расстоянием между ними 120 мм и длиной 1850 мм;

7 ППЗ-Ш1 - преобразователь пероральный с тремя измерительными электродами диаметром 3,3 мм, расстоянием между ними 50 мм и длиной 1850 мм;

8 ППЗ-Ш2 - преобразователь пероральный с тремя измерительными электродами диаметром 3,3 мм, расстоянием между ними 70 мм и длиной 1850 мм;

9 ППЗ-ШЗ - преобразователь пероральный с тремя измерительными электродами диаметром 3,3 мм, расстоянием между ними 90 мм и длиной 1850 мм;

10 ППЗ-Ш4 - преобразователь пероральный с тремя измерительными электродами диаметром 3,3 мм, расстоянием между ними 110 мм и длиной 1850 мм;

И ППЗ-Ш5 - преобразователь пероральный с тремя измерительными электродами диаметром 3,3 мм, расстоянием между ними 120 мм и длиной 1850 мм;

12 ПТ2-Ш1 - преобразователь трансназальный с двумя измерительными электродами диаметром 2,0 мм, расстоянием между ними 50 мм и длиной 1850 мм;

13 ПТ2-Ш2 - преобразователь трансназальный с двумя измерительными электродами диаметром 2,0 мм, расстоянием между ними 70 мм и длиной 1850 мм;

14 ПТ2-ШЗ - преобразователь трансназальный с двумя измерительными электродами диаметром 2,0 мм, расстоянием между ними 90 мм и длиной 1850 мм;

15 ПТ2-Ш4 - преобразователь трансназальный с двумя измерительными электродами диаметром 2,0 мм, расстоянием между ними 110 мм и длиной 1850 мм;

16 ПТ2-Ш5 - преобразователь трансназальный с двумя измерительными электродами диаметром 2,0 мм, расстоянием между ними 120 мм и длиной 1850 мм;

17 ПТЗ-Ш1 - преобразователь трансназальный с тремя измерительными электродами диаметром 2,0 мм, расстоянием между ними 50 мм и длиной 1850 мм;

18 ПТЗ-Ш2 - преобразователь трансназальный с тремя измерительными электродами диаметром 2,0 мм, расстоянием между ними 70 мм и длиной 1850 мм;

19 ПТЗ-ШЗ - преобразователь трансназальный с тремя измерительными электродами диаметром 2,0 мм, расстоянием между ними 90 мм и длиной 1850 мм;

20 ПТЗ-Ш4 - преобразователь трансназальный с тремя измерительными электродами диаметром 2,0 мм, расстоянием между ними 110 мм и длиной 1850 мм;

21 ПТЗ-Ш5 - преобразователь трансназальный с тремя измерительными электродами диаметром 2,0 мм, расстоянием между ними 120 мм и длиной 1850 мм;

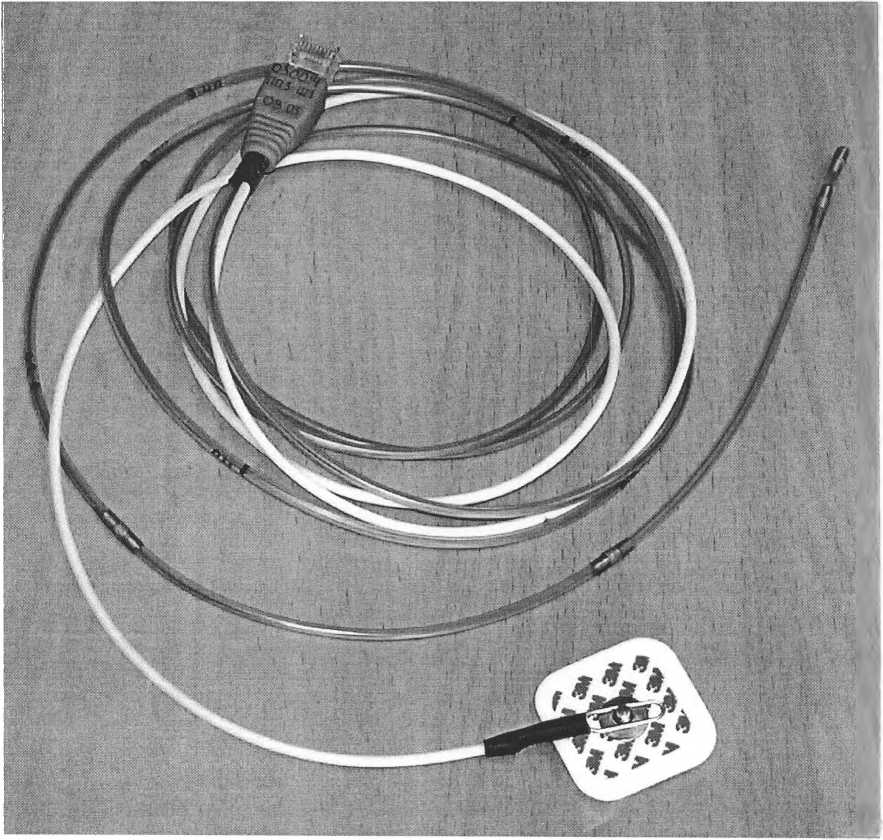

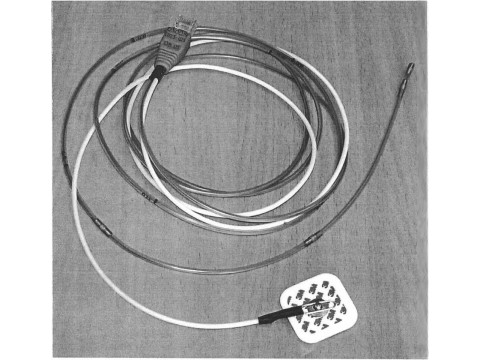

Внешний вид типичного представителя типоразмерного ряда преобразователей показан на рисунке.

Рисунок. Внешний вид преобразователя

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальная статическая характеристика преобразования преобразователей выражается формулой: E = a + b-pH,                         (1)

где: Е - электродвижущая сила (далее - ЭДС) на выходе преобразователя;

а - константа;

b - крутизна водородной характеристики, мВ/ед. pH;

pH- кислотный показатель среды, ед.pH

и при экспериментально определенных значениях «а» и «Ь» соответствует:

Е=63,08+36,64 pH

Е=минус 29,19+59,65 pH

Е=69,53+45,26 pH

в диапазоне от 1,68 до 4,01 ед.pH; в диапазоне от 4,01 до 6,86 ед.рН; в диапазоне от 6,86 до 9,18 ед.рН.

Диапазон преобразования от 1,68 до 9,18 ед. pH

Пределы допускаемой абсолютной погрешности преобразователей:

в единицах pH - + 0,5;

в мВ -            + 27.

Время установления выходного сигнала преобразователя не более 1 мин.

Средняя наработка до отказа преобразователей не менее:

эндоскопических ПЭ - 0,5 ч;

пероральных ПП - 3,0 ч;

трансназальных ПТ - 24,0 ч.

Диапазон рабочих температур преобразователей от 10 до 35 °C.

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносится на эксплуатационную документацию типографским способом.

Комплектность

Комплект поставки преобразователя указан в таблице. Таблица

Нормативные документы

ТУ РБ 100093400.020-2004 Преобразователи первичные интрагастральные для внутрижелудочной pH-метрии ППИ-рН. Технические условия.

ГОСТ 20790-93 Приборы, аппараты и оборудование медицинские. Общие технические условия.

МРБ МП. 1418-2004 Методика поверки.

Заключение

Преобразователи первичные интрагастральные для внутрижелудочной pH-метрии ППИ-рН соответствуют требованиям технических условий ТУ РБ 100093400.020-2004, ГОСТ 20790-93.

Преобразователи подлежат первичной поверке в аккредитованной лаборатории.

Научно-исследовательский центр БелГИМ: г.Минск, Старовиленский тракт, 93, тел. 2349813 Аттестат аккредитации №BY 112.02.1.0.0025
