Топограф миографический компьютерный "Сфера"
| Номер в ГРСИ РФ: | РБ 03 25 0582 98 |
|---|---|
| Раздел: | Средства измерений медицинского назначения [25] |
| Производитель / заявитель: | УП "Медиор", г. Минск |
|
Описание типа РБ 03 25 0582 98 [1998-01-01]
rb-03-25-0582-98_1998-01-01.pdf
|
Скачать |
Топограф миографический компьютерный "СФЕРА" предназначен для регистрации и компьютерной обработки электромиографических сигналов человека одновременно по 32 отведениям. Топограф обеспечивает измерение амплитудных, временных, частотных, скоростных, интегральных и других показателей мышечной активности, формирует протоколы обследования в графической и табличной форме, а также в виде гистограмм распределения исследуемых показателей по мышечным группам.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 25 0582 98 |
| Наименование | Топограф миографический компьютерный "Сфера" |
| Год регистрации | 1998 |
| Номер сертификата | 727 |
| Дата регистрации | 1998-09-03 |
| Срок действия | - |
| Получатель сертификата | НПП БМИ "МЕДИОР", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
НПП БМИ "МЕДИОР"
Адрес: 220050, г. Минск, пр.Ф.Скорины, 4, Научно-технологический парк (НТП)
Контакты: (017) 220-67-31 // (017) 226-55-51
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.Мн 451-98 (утверждена ГП "ЦЭСМ") |
Поверители
Скачать
|
Описание типа РБ 03 25 0582 98 [1998-01-01]
rb-03-25-0582-98_1998-01-01.pdf
|
Скачать |
Описание типа
Назначение
Топограф миографический компьютерный "СФЕРА" предназначен для регистрации и компьютерной обработки электромиографических сигналов человека одновременно по 32 отведениям. Топограф обеспечивает измерение амплитудных, временных, частотных, скоростных, интегральных и других показателей мышечной активности, формирует протоколы обследования в графической и табличной форме, а также в виде гистограмм распределения исследуемых показателей по мышечным группам.
Основные области применения миотопографа — спорт, спортивная медицина, физическое воспитание, физиология труда. Кроме того, топограф может быть рекомендован для использования в экспертизе трудоспособности, реабилитационной сфере и др.
Описание
Конструктивно миотопограф "СФЕРА" представляет передвижную стойку с двумя подъемными столиками и раздвижной штангой. В стойке встроены компьютер, измерительный блок и блок питания. Раздвижная штанга используется для подведения гибкого кабеля с электродами к обследуемому. На подъемных столиках размещаются принтер и другие периферийные устройства. Данное исполнение миотопографа обеспечивает возможность исследования электромиографических показателей спортсмена непосредственно в спортивном зале при выполнении им скоростно-силовых тестов, упражнений на тренажерах или воспроизведении движений, характерных для данного вида спорта.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Количество каналов |
2....32 |
|
Полоса пропускания аналогового тракта |
5 . .1000 Гц |
|
Коэффициент усиления аналогового тракта по напряжению |
3875 ± 10% |
|
Уровень шумов, приведенных ко входу, не более |
15 мкВ |
|
Габаритные размеры в собранном виде, не более |
555x475x1205 мм |
|
Габаритные размеры в рабочем состоянии, не более |
1775x685x1205 мм |
|
Максимальная длина штанги, не более |
2260 мм |
|
Вес, включая ПЭВМ, не более |
60 кг |
|
Потребляемая мощность, включая ПЭВМ, не более |
250 В А |
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

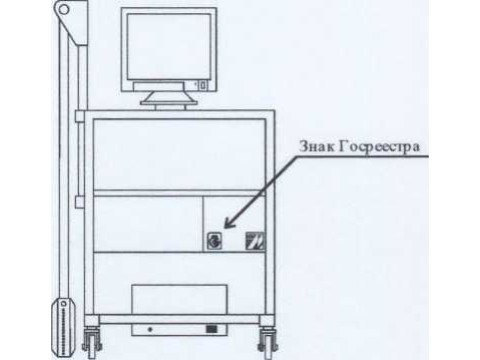

Знак Государственного реестра наноситься на передней панели передвижной стойки, в левом нижнем углу отсека для установки компьютера, способом тампопечати или с помощью клейкой этикетки, а также в паспорте изделия способом полиграфии. Место нанесения знака Государственного реестра показано на рис. 1.
Рис. 1
Комплектность
|
№ пп. |
Наименование |
Кол-во |
|
1 |
Топограф миографический компьютерный "СФЕРА" БИФП 941315.003 |
1 |
|
2 |
Техническое описание и инструкция по эксплуатации БИФП. 941315.003 ТО |
1 |
|
3 |
Паспорт БИФП. 941315.003 ПС |
1 |
|
4 |
Методика поверки МП.МН 451-98 |
1 |
|
5 |
Электроды типа Red Dot 2237 Ag/AgCl (“ЗМ”) |
* |
* - количество согласовывается при заказе.
Поверка
Поверка миотопографа "СФЕРА" осуществляется согласно методики МП.МН 451-98
Основным средством поверки изделия является генератор сигналов специальной формы Г6-26.
Межповерочный интервал - 1 год. Поверочное клеймо наносится с задней стороны стойки, на стыке крышки измерительного отсека и корпуса изделия (рис. 2).
Поверочное клеймо
Рис.2
Нормативные документы
Технические условия ТУ РБ 28609783.003-98 “Топограф миографический компьютерный "СФЕРА".
Заключение
Топограф миографический компьютерный "СФЕРА" соответствует требованиям технических условий ТУ РБ 28609783.003-98.
