Контроллеры программируемые System 2005 с модулями аналоговыми измерительными
| Номер в ГРСИ РФ: | РБ 03 23 4119 09 |
|---|---|
| Раздел: | Информационно-измерительные и управляющие системы, комплексы [23] |
| Производитель / заявитель: | "Bernecker + Rainer Industrie-Elektronik Ges.m.b.H.", Австрия |
Контроллеры программируемые System 2005 с модулями аналоговыми измерительными (далее - контроллеры) предназначены для создания легко конфигурируемых систем непрерывного измерения и контроля параметров при управлении технологическими процессами.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 23 4119 09 |
| Наименование | Контроллеры программируемые System 2005 с модулями аналоговыми измерительными |
| Год регистрации | 2009 |
| Номер сертификата | 6013 |
| Дата регистрации | 2009-08-27 |
| Срок действия | 2014-08-27 |
| Получатель сертификата | фирма "Bernecker + Rainer Industrie-Elektronik Ges.m.b.H.", Австрия (AT) |
Производитель / Заявитель
фирма "Bernecker + Rainer Industrie-Elektronik Ges.m.b.H."
Адрес: B&R Strasse 1, 5142 Eggelsberg
Контакты: +43 7748 6586-0 / +43 7748 6586-26
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1964-2009 |
Поверители
Скачать
|
Описание типа РБ 03 23 4119 09 [2009-12-07]
rb-03-23-4119-09_2009-12-07.pdf
|
Скачать | ||
|
Описание типа РБ 03 23 4119 09 [2009-01-01]
rb-03-23-4119-09_2009-01-01.pdf
|
Скачать |
Описание типа
Назначение
Контроллеры программируемые System 2005 с модулями аналоговыми измерительными (далее - контроллеры) предназначены для создания легко конфигурируемых систем непрерывного измерения и контроля параметров при управлении технологическими процессами.
Аналоговые измерительные модули 3AI350.6, 3AI375.6, 3AI775.6, 3AI780.6, ЗАМ050.6, ЗАМ051.6, ЗАМ055.6, 3AM374.6, 3AT350.6, ЗАТ450.6, ЗАТ660.6 обеспечивают восприятие измерительной информации, представленной унифицированными сигналами:
- напряжения постоянного тока в диапазонах от 0 до 10 В, от минус 10 до плюс 10 В;
- силы постоянного тока в диапазоне от 0 до 20 мА, от 0 до 25 мА;
- от преобразователей термоэлектрических и термопреобразователей сопротивления различных градуировок.
Контроллеры также предназначены для преобразования двоичных кодов в аналоговые сигналы напряжения и силы постоянного тока в диапазонах от 0 до 10 В, от минус 10 до плюс 10 В и от 0 до 20 мА соответственно; восприятия и обработки кодированных дискретных электрических сигналов, выработки управляющих и регулирующих воздействий по различным законам регулирования в виде аналоговых и дискретных сигналов.
Область применения: системы автоматического регулирования и управления технологическими процессами на предприятиях химической, нефтехимической, нефтяной, автомобильной, целлюлозно-бумажной, пищевой и других отраслях промышленности.
Описание
Контроллеры имеют широкий спектр базовых модулей и модулей расширения, падбс конфигурировать систему в соответствии с требованиями потребителя.
В состав контроллеров входят следующие модули:
- аналоговые модули входов/выходов - для преобразования сигналов тока, н
для измерений температуры, а также для температурного контроля с помощью устройства для прямого подключения преобразователей термоэлектрических и термопреобразователей сопротивления различных градуировок;
- коммуникационные модули - модули с интерфейсом R.S-232/RS-422/RS-485 для подключения к различным периферийным устройствам, компьютерам и контроллерам. Сетевые модули для сетей Profibus/DP, AS-I, DeviceNet, CANopen а также для сетей Mitsubishi;
- дискретные модули входов/выходов - для сигналов различных уровней и с различными коммутирующими элементами (реле/ транзисторы);
- модули контроля положения - модули быстрого счета импульсов для подключения к инкрементальным энкодерам и модули позиционирования для серво- и шаговых приводов.
Схема с указанием мест нанесения поверительного клейма-наклейки приведена в приложении к описанию типа.

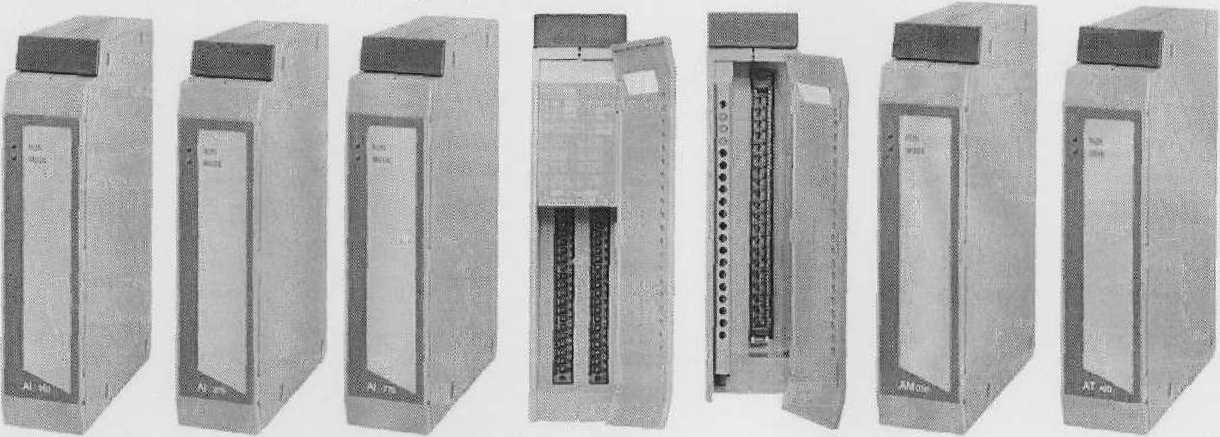

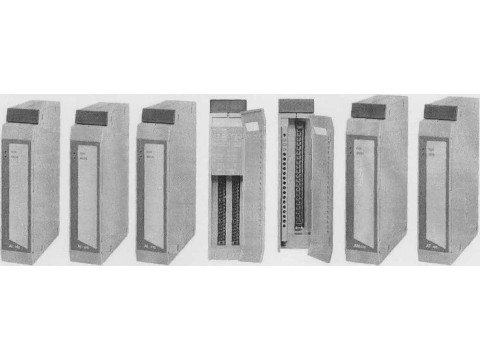

Внешний вид контроллеров представлен на рисунке 1.
Рисунок 1 - Внешний вид контроллеров программируемых System 2005
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические представлены в таблицах 1-3.
характеристики измерительных модулей, входящих в состав контроллеров программируемых System 2005,
Таблица 1
Измерительный модуль
3AI350.6
3AI375.6
3AI775.6
3AI780.6
ЗАМ050.6
ЗАМ051.6
.at нал
|
Количество входов (выходов) |
Входной (выходной) импеданс в диапазоне сигнала |
Диапазоны входных сигналов |
Диапазоны выходных сигналов |
Диапазон рабочих температур, °C |
Пределы допускаемой основной приведенной погрешности измерения при температуре 25 °C |
Пределы дополнительной погрешности измерения в рабочем диапазоне температур |
|
8 входов |
2 МОм |
от минус 10 до плюс 10 В |
12 бит |
от 0 до 60 |
±0,1 % |
±(0,0037 % от ДИ ± 0,0075 % от ИВ)/ °C |
|
8 входов |
2 МОм |
от 0 до 10 В |
12 бит |
от 0 до 60 |
±0,1 % |
±(0,0037 % от ДИ ± 0,0075 % от ИВ)/ °C |
|
8 входов |
50 Ом |
от 0 до 20 мА |
12 бит |
от 0 до 60 |
±0,1 % |
±(0,0025 % от ДИ ± 0,01 % от ИВ)/ °C |
|
8 входов |
400 Ом |
от 0 до 25 мА |
16 бит |
от 0 до 60 |
±0,05 % (±0,005 % в точке 0) |
±(0,001 % от ДИ ± 0,007 % от ИВ)/ °C |
|
4 входа |
2 МОм |
от 0 до 10В |
12 бит |
от 0 до 60 |
±0,1 % |
±(0,0025 % от ДИ ± 0,0075 % от ИВ)/ °C |
|
4 выхода |
1 кОм |
12 бит |
от минус 10 до плюс 10 В |
±0,3 % |
±(0,0015 % от ДИ ± 0,0050 % от ИВ)/ °C | |
|
4 входа |
50 Ом |
от 0 до 20 мА |
12 бит |
от 0 до 60 |
±0,1 % |
±(0,0025 % от ДИ + 0,01 % от ИВ)/ °C |
|
4 выхода |
600 Ом |
12 бит |
от 0 до 20 мА |
±0,15% |
±(0,0025 % от ДИ ± 0,008 % от ИВ)/ °C | |
|
5 входов |
2 МОм |
от 0 до 10 В |
12 бит |
от 0 до 60 |
±0,05 % |
±(0,0025 % от ДИ + 0,005 % от ИВ)/ °C |
|
3 выхода |
1 кОм |
12 бит |
от минус 10 до плюс 10 В |
±0,3 % |
±(0,0013 % от ДИ ± 0,003 % от ИВ)/ °C |
Продолжение таблицы 1
|
Измерительный модуль |
Количество входов (выходов) |
Входной (выходной) импеданс в диапазоне сигнала |
Диапазоны входных сигналов |
Диапазоны выходных сигналов |
Диапазон рабочих температур, °C |
Пределы допускаемой основной приведенной погрешности измерения при температуре 25°C |
Пределы дополнительной погрешности измерения в рабочем диапазоне температур |
|
3AM374.6 |
2 входа |
2 МОм |
от 0 до 10В |
12 бит |
от 0 до 60 |
±0,1 % |
±(0,0025 % от ДИ + 0,0075 % от ИВ)/ °C |
|
2 выхода |
1 кОм |
12 бит |
от минус 10 до плюс 10 В |
±0,15 % |
+(0,0015 % от ДИ + 0,0050 % от ИВ)/ °C | ||
|
2 входа |
50 Ом |
от 0 до 20 мА |
12 бит |
±0,1 % |
±(0,0025 % от ДИ ± 0,001 % от ИВ)/ °C | ||
|
2 выхода |
600 Ом |
12 бит |
от 0 до 20 мА |
±0,15 % |
±(0,0025 % от ДИ + 0,008 % от ИВ)/ °C |
Примечания:
ИВ - значение измеряемой величины, В или мА;
ВПИ - верхнее значение измеряемой величины, В или мА;
ДИ - диапазон измерения, В или мА.
Таблица 2
|
Измерительный модуль |
Количество входов |
Тип термопреобразователя сопротивления по ГОСТ 6651 (IEC/EN 60751) |
Диапазон измерения температуры, °C |
Диапазон рабочих температур, °C |
Пределы допускаемой абсолютной погрешности измерения при температуре 20 °C |
Пределы допускаемой абсолютной погрешности измерения в рабочем диапазоне температур |
|
'■-ЗА'Й^Г^ V-\ |
4 |
Pt 100 |
от минус 50 до плюс 450 |
от 0 до 60 |
±0,1 °C |
±0,2 °C |
|
г 1X14— J — |
4 |
Pt 100 |
от минус 50 до плюс 450 |
от 0 до 60 |
±0,1 °C |
±0,15 °C |
Таблица 3
|
Измерительный модуль |
Количество входов |
Входной импеданс в диапазоне сигнала |
Тип термопары по СТБ ГОСТ Р 8.585 (IEC 584) |
Диапазоны измерений температуры, °C |
Диапазон рабочих температур, °C |
Пределы допускаемой абсолютной погрешности измерения температуры при 25°С |
Пределы допускаемой приведенной погрешности измерения в диапазоне температур |
|
ЗАТ660.6 |
$ |
1 МОм |
К |
от минус 200 до плюс 1300 |
от 0 до 60 |
±0,5 °C |
±(2,5 мкВ +100 ppm ИВ) /°C |
|
J |
от минус 200 до плюс 950 |
±0,8 °C |
Примечания:
1) ИВ - значение измеряемой величины, °C; ДИ - диапазон измерения, °C;
2) допускаемая погрешность для каждого типа термопары указана без учета погрешности компенсации холодного спая;
3) пределы допускаемой абсолютной погрешности компенсации температуры холодного спая в диапазоне от 0 до 55 °C: ± 2 °C - с естественным охлаждением;
± 4 °C - с принудительным охлаждением.
Общая потребляемая мощность и масса - в зависимости от конфигурации контроллера.
Дя« «‘л-;-
Знак утверждения типа
Знак утверждения типа средств измерений наносится на эксплуатационную документацию типографским способом.
Комплектность
Комплект поставки в соответствии с документацией фирмы "Bemecker + Rainer Industrie-Elektronik Ges.m.b.H." (Австрия) и согласованной с заказчиком спецификацией.
Контроллеры комплектуются программным обеспечением Automation Studio, версии 3.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Bernecker + Rainer Industrie-Elektronik Ges.m.b.H." (Австрия);
СТБ МЭК 61131-1 "Контроллеры программируемые. Общие требования";
СТБ МЭК 61131-2 "Контроллеры программируемые. Требования к оборудованию и испытаниям";
ГОСТ 6651-94 "Термопреобразователи сопротивления. Общие технические требования и методы испытаний";
СТБ ГОСТ Р 8.585-2004 "Термопары. Номинальные статические характеристики преобразования";
МРБ МП. 1964-2009 "Контроллеры программируемые с модулями аналоговыми измерительными. Методика поверки".
Заключение
Контроллеры программируемые System 2005 с модулями аналоговыми измерительными 3A1350.6, 3AI375.6, 3AI775.6, 3AI780.6, ЗАМ050.6, ЗАМ051.6, ЗАМ055.6, 3AM374.6, 3AT350.6, ЗАТ450.6, ЗАТ660.6 соответствуют документации фирмы "Bemecker + Rainer Industrie-Elektronik Ges.m.b.H." (Австрия), СТБ МЭК 61131.
Межповерочный интервал - не более 24 месяцев, для контроллеров, предназначенных для применения, либо применяемых в сфере законодательной метрологии.
Научно-исследовательский центр БелГИМ
г.Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
