Измерители-сигнализаторы поисковые ИСП-РМ1401К-01 (РМ1401GN)
| Номер в ГРСИ РФ: | РБ 03 17 8695 22 |
|---|---|
| Раздел: | Средства измерений ионизирующих излучений [17] |
| Производитель / заявитель: | ООО «Радметрон», г. Минск |
Измерители-сигнализаторы поисковые ИСП-РМ1401 К-01 (PM1401GN) (далее приборы) предназначены для измерения мощнос ти амбиентного эквивалента дозы Н (10) (далее - МЭД) гамма- и рентгеновского излучений (далее фотонного излучения), поиска (обнаружения и локализации) радиоактивных и ядерных материалов путем регистрации фотонного и нейтронного излучения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 17 8695 22 |
| Наименование | Измерители-сигнализаторы поисковые ИСП-РМ1401К-01 (РМ1401GN) |
| Год регистрации | 2022 |
| Номер сертификата | 14999 |
| Дата регистрации | 2022-04-08 |
| Срок действия | 2027-04-08 |
| Получатель сертификата | ООО «Радметрон», г. Минск, Республика Беларусь |
Производитель / Заявитель
ООО «Радметрон»
Адрес: 220141, г. Минск, ул. Ф. Скорины, 51
Контакты: +375 17 268 6819 / +375 17 264 23 56 / info@radmetron.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 месяцев |
| Методика поверки | Поверка по МРБ МП.1321-2013 «Измерители-сигнализаторы поисковые ИСП-РМ1401К-01 (РМ1401GN). Методика поверки» |
Поверители
Скачать
|
Описание типа РБ 03 17 8695 22 [2022-10-27]
rb-03-17-8695-22_2022-10-27.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 8695 22 [2022-04-15]
rb-03-17-8695-22_2022-04-15.pdf
|
Скачать |
Описание типа
Назначение
Измерители-сигнализаторы поисковые ИСП-РМ1401 К-01 (PM1401GN) (далее приборы) предназначены для измерения мощнос ти амбиентного эквивалента дозы Н (10) (далее - МЭД) гамма- и рентгеновского излучений (далее фотонного излучения), поиска (обнаружения и локализации) радиоактивных и ядерных материалов путем регистрации фотонного и нейтронного излучения.
Область применения: приборы могут использоваться службами контроля соблюдения норм и условий радиационной безопасности на рабочих местах, в смежных помещениях и санитарнозащитных зонах при разработке, производстве и эксплуатации приборов и установок, являющихся источниками ионизирующего излучения, а также широким кругом потребителей, которые по роду своей деятельности связаны с обнаружением и локализацией источников ионизирующих излучений.
Описание
Принцип действия приборов в режиме измерения основан на подсчете числа импульсов, поступающих с выхода детектора гамма- излучений, и вычислении МЭД при измерении фотонного излучения.
В режиме поиска приборы осуществляю! сравнение числа импульсов в единицу времени, поступающих с выходов блоков детектирования гамма-излучения и нейтронного излучения, с пороговыми значениями, рассчитанными на основе значений внешнего фона гамма-излучения (далее - гамма-фона) и внешнего фона нейтронного излучения (далее - нейтронного фона), измеренных при калибровке приборов и установленных значений коэффициентов п (количестве среднеквадратичных отклонений гаммафона и ней тронного фона).
Встроенный блок детектирования гамма- излучения преобразует гамма-кванты в электрические импульсы квазигауссовой формы, которые затем пос тупают в блок обработки. Нейтронное излучение (скорость счета) регистрируется с помощью встроенного блока детектирования нейтронного излучения на основе счетчика медленных нейтронов. Блок обработки осуществляет тестирование приборов, управляет всеми режимами работы, ведет математическую обработку сигналов и осуществляет вывод информации на жидкокристаллический индикатор (ЖКИ), световой, звуковой и вибрационный сигнализаторы. Выдача информации на световой, звуковой и вибрационный сигнализаторы осуществляется при превышении установленного порогового значения.
Выбор режимов работы и программирование приборов осуществляется в режиме связи с персональным компьютером по интерфейсу USB.
Низание приборов осуществляется от вс троенного гальванического элемента питания напряжением 1,5 В.
Конструктивно приборы выполнены в виде портативного моноблока.
Приборы имеют клипсу и могут крепиться на элементах одежды (ремнях, карманах и т.д.). Для удобства работы в фуднодоступных местах приборы могут устанавливаться на удлинительную штангу. На лицевой панели блока обработки расположены кнопки управления и ЖКИ.
Приборы выпускают в одной модификации - ИС11-PM1401 К-0 IM (PM1401GNM) (в скобках указано обозначение приборов, поставляемых за пределы государств-участников СНГ).
Программное обеспечение (ПО) приборов встроенное. Метрологически значимым в приборах является встроенное ПО, которое размещается в энергонезависимой памяти микропроцессорного котроллсра. Запись ПО осуществляется в процессе производс тва с помощью специального оборудования изготовителя. ПО защищено от преднамеренных и нс преднамеренных изменений пломбой. Доступ к микропроцессору блока обработки исключен конструкцией аппаратной части приборов. Защитная пломба ограничивает доступ к ПО, при этом НО нс может бы ть модифицировано без нарушения защитной пломбы. Кроме того, ПО нс может бы ть модифицировано без специализированного оборудования изготови теля.
Фотография общего вида средств измерений представлена в приложении I.
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.
Схема пломбировки от несанкционированного доступа представлена в приложении 3.
Обязательные метрологические требования: представлены в таблице 1.
Таблица 1
|
Наименование |
Значение |
|
Диапазон измерений МЭД, мкЗв/ч |
от 0,1 до 9999 |
|
Пределы допускаемой основной относительной погрешности прибора при измерении МЭД, % |
±20 |
|
Чувствительность прибора к нейтронному излучению для источников Ри-а-Вс, имп-см2, нс менее |
0,1 |
Основные технические характеристики и метрологические характеристики, нс относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.
Таблица 2
|
Наименование |
Значение |
|
Диапазон регистрации фотонного излучения с индикацией средней скорости счета, с'1 |
от 1,0 до 9999 |
|
Диапазон регистрации нейтронного излучения с индикацией средней скорости счета, с'1 |
от 1,0 до 99 |
|
Чувствительность прибора к гамма-излучению, с'*/(мкЗв/ч), не менее: | |
|
для источников 137Cs |
100,0 |
|
для источников 241 Аш |
200,0 |
|
Чувствительность прибора к нейтронному излучению, имп ем2, не менее: | |
|
для тепловых нейтронов |
7,0 |
|
для источников Pu-a-Вс при использовании приборов с камерой-замедлителем или при расположении приборов на фантоме |
1,0 |
|
Диапазон энергий регистрируемого гамма-излучения, МэВ |
от О.ОЗЗ до 3.0 |
|
Наименование |
Значение |
|
Энергетическая зависимос ть чувствительности прибора в режиме измерения МЭД в диапазоне энергий от 0,06 до 1,33 МэВ относительно энергии 0,662 МэВ ('’ Cs), %, в пределах |
130 |
|
Диапазон энергий регистрируемого нейтронного излучения, МэВ |
от тепловых до 14,0 |
|
Параметры обнаружения источников гамма-излучения, с вероятностью более 0,5: |
1 |
|
скорость перемещения (источник/прибор), м/с |
0,50 ± 0,05 |
|
расстояние от ис точника до чувствительной поверхнос ти детектора, м |
0,200 ± 0,005 |
|
активность источника, кБк (мкКи): | |
|
133Ва |
55,0(1,5) |
|
n37Cs |
100,0(2,7) |
|
60Со |
50,0 (1,35) |
|
Пределы допускаемой дополнительной относительной погрешности приборов при измерении МЭД по линии l37Cs, %: | |
|
при изменении температуры окружающего воздуха: | |
|
оз температуры нормальных условий до плюс 50 °C |
130 |
|
от температуры нормальных условий до минус 15 °C |
1 15 |
|
при относительной влажности окружающего воздуха 98 % при ■темпера туре 35 °C |
130 |
|
при изменении напряжения питания от поминального значения 1,5 В до крайних значений напряжения питания 1,1 Ви 1,6 В |
±5 |
|
1 (ормальныс условия: | |
|
диапазон темпера туры окружающего воздуха, °C |
от 15 до 25 |
|
диапазон относительной влажности окружающего воздуха, % |
от 30 до 80 |
|
Условия эксплуатации: | |
|
диапазон температуры окружающего воздуха, °C: | |
|
отображение информации на ЖКИ |
от минус 15 до плюс 50 |
|
работа звукового, светового и вибрационного сигнализаторов |
оз минус 30 до плюс 50 |
|
относительная влажнос ть окружающего воздуха при температуре 35 °C, %, не более |
98 |
|
1 абари гпыс размеры прибора, мм, нс более |
195x57x32 |
|
1 абаритныс размеры прибора в упаковке, мм, нс более |
290x130x70 |
|
Масса прибора, кг, нс более |
0,45 |
|
Масса прибора в упаковке, кг, нс более |
1,0 |
Комплектность
Таблица 3
|
11аименование |
Обозначение |
Количество |
|
Измеритель-сигнализатор поисковый ИСП-РМ1401 К-01М (PM 1401GNM) |
ТИГР.4121 14.007-06 |
1 |
|
Элемент питания Panasonic POWER LINE АА (ER6)11 |
1 | |
|
Руководство но эксплуатации2) |
ТИГР 412114.007-04 РЭ |
1 |
|
Ко м 11 л е к г и р и н адл еж и остей |
ТИГР.305621.052 |
1 |
|
Упаковка |
ТИГР 305641.051 |
1 |
‘'Допускается применение других элементов питания, аналогичных по параметрам. ’ В состав входиг методика поверки.
Место нанесения знака утверждения тина средств измерений: знак утверждения тина средств измерений наносится на титульный лист руководит ва но эксплуатации.
Поверка осуществляется по МРБ МП. 1321-2013 «Измсри гели-сигнализаторы поисковые ИСП-РМ 1401 К-01 (PM1401GN). Методика поверки».
Сведения о методиках (методах) измерений: приведены в руководстве но эксплуатации.
Технические нормативные правовые акты и технические докумен ты, устанавливающие: требования к типу средс тв измерений:
ТУВУ 100345122.034-2012 «Измерители-сигнализаторы поисковые ИСП-РМ 1401 К-01 (PM1401GN). Технические условия».
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия».
технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011). методику поверки:
МРБ Ml1.1321-2013 «Измерители-сигнализаторы поисковые ИСН-РМ1401 К-01 (PM1401GN). Методика поверки».
Перечень средств поверки: представлен в таблице 4.
Таблица 4
Наименование и тип средств поверки
Тсрмогигромстр UniTess TI IB 1
Эталонная дозиметрическая установка гамма-излучения по ГОСТ 8.087-2000 с набором
радионуклидных источников 1,7Cs_______________
Установка поверочная нейтронного излучения но ГОСТ 8.521-84 с комплектом эталонных
нейтронных Ри-а-Вс радионуклидных источников
Дозиметр гамма-излучения /(КГ-РМ1211______
1(римечание Допускается применять другие средства поверки, обеспечивающие определение мет-рологических характеристик с требуемой точностью.
Идентификация программного обеспечения: представлена в таблице 5.
Таблица 5
|
Идентификационное данные (признаки) |
Значение |
|
Идентификационное наименование ИО |
ТИГР.00017.00.02.2 |
|
Номер версии (идентификационный номер) НО |
не ниже v 3.6* |
* При условии отсутствия влияния на метрологические характеристики. Актуальные идентификационные данные НО приведены в разделе «Свидетельство о приемке» руководства по эксплуатации на приборы._______
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: измерители-сигнализаторы поисковые ИСП-РМ1401 К-01 (PM1401GN) соответствуют требованиям ТУ BY 100345122.034-2012, ГОСТ 27451-87, ТР ТС 020/2011.
Производи гель средств измерений
Общество с ограниченной ответственностью «Радмстрон» (ООО «Радмстрон») Юридический адрес: Республика Беларусь, 220040, г. Минск, ул. М. Богдановича, 112-Зн, кабинет 53.
Почтовый адрес: Республика Беларусь, 220141, г. Минск, ул. Ф. Скорины, 51.
Телефон +375 17 268 6819
факс+375 17 264 23 56
e-mail: info@radmctron.com
Уполномоченное юридическое лицо, проводившее испытания средств измсрений/мс'фологичсскую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ)
Республика Беларусь, 220053, г. Минск, Старовилснский тракт, 93
Телефон: +375 17 374-55-01
факс: +375 17 244-99-38
e-mail: info@bclgim.by
Приложения: 1. Фотография общего вида средств измерений на 1 листе.
2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.
3. Схема пломбировки от несанкционированного доступа на 1 листе.
Директор БелГИМ
А.В. Казачок

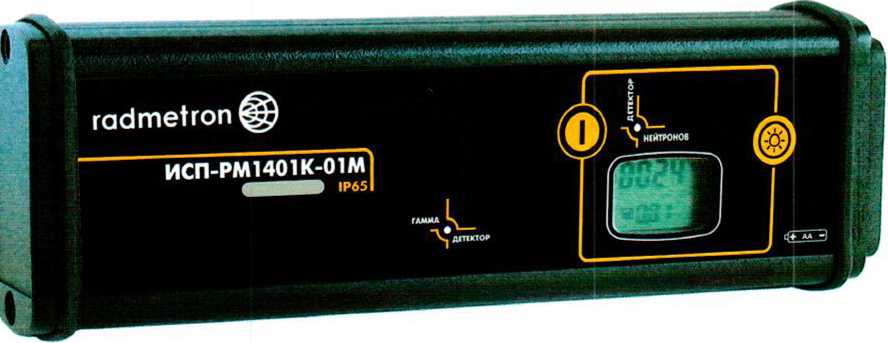

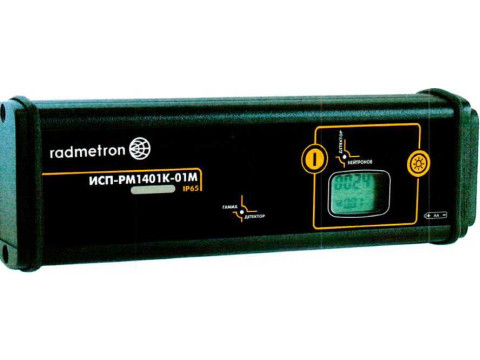

Приложение 1 (обязательное) Фотография общего вида средств измерений
Рисунок 1.1 - Фотография общего вида приборов

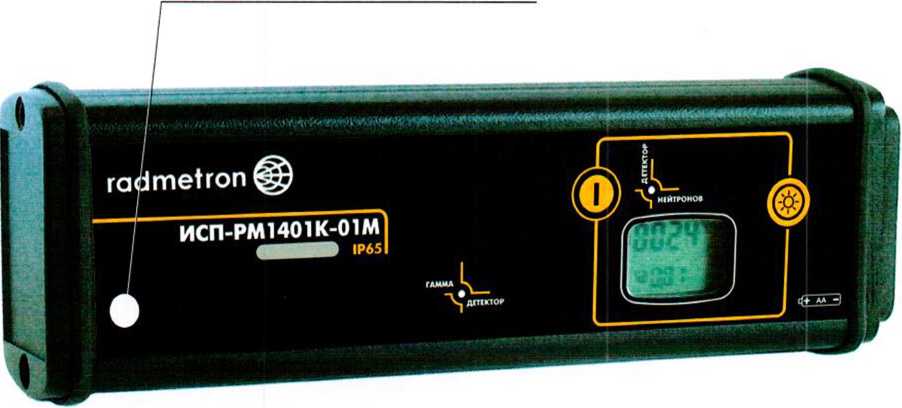

Приложение 2 (обязательное) Схема (рисунок) с указанием места для нанесения знака поверки средств измерений
Место для нанесения знака поверки
Рисунок 2.1 - Схема (рисунок) с указанием места для нанесения знака поверки

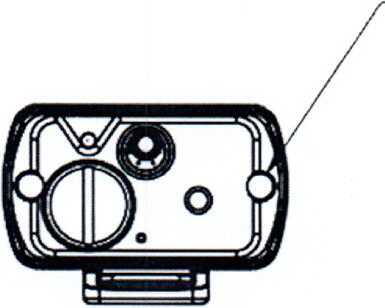

Приложение 3 (обязательное) Схема пломбировки от несанкционированного дос туна
Место пломбировки от несанкционированного доступа
Рисунок 3.1 — Схема пломбировки от несанкционированного доступа
