Дозиметры UNIDOS (далее - дозиметры) предназначены для измерения мощности кермы в воздухе рентгеновского и гамма-излучения, силы постоянного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 17 10461 23 |
| Наименование | Дозиметры UNIDOS |
| Год регистрации | 2023 |
| Номер сертификата | 17137 |
| Дата регистрации | 2023-12-05 |
| Срок действия | 2028-12-05 |
| Получатель сертификата | Индивидуальный предприниматель Москалев Анатолий Борисович, д. Лесковка, Минская обл., Республика Беларусь |
Производитель / Заявитель
«PTW-Freiburg Physikalisch-Technische Werkstatten Dr. Pychlau GmbH», Германия
Поверка
| Межповерочный интервал / Периодичность поверки | 12 месяцев |
| Методика поверки | Поверка по МРБ МП.3767-2023 «Система обеспечения единства измерений Республики Беларусь. Дозиметры UNIDOS. Методика поверки» |
Поверители
Скачать
|
Описание типа РБ 03 17 10461 23 [2023-12-05]
rb-03-17-10461-23_2023-12-05.pdf
|
Скачать |
Описание типа
Назначение
Дозиметры UNIDOS (далее - дозиметры) предназначены для измерения мощности кермы в воздухе рентгеновского и гамма-излучения, силы постоянного тока.
Область применения: лучевая терапия, брахитерапия, лучевая диагностика, радиационная защита.
Описание
Дозиметры представляют собой лабораторные приборы с микропроцессорным управлением, включающие в себя блок измерительный электрометрический (электрометр) и ионизационные камеры (или полупроводниковые детекторы).
Принцип действия дозиметров заключается в следующем. Под воздействием ионизирующего излучения в детекторе генерируется ток, который передаётся на электрометр через кабельное соединение. Электрометр измеряет силу тока через падение напряжения па резисторе, усиливает ток и преобразует в цифровое значение на дисплее. Заряд отображается путем интегрирования числовых значений тока.
Дозиметры позволяют отображать измеренные значения следующих величин: заряд Q. поглощенная доза в воде Dw, керма в воздухе Ка, произведение дозы па длину D1.P. экспозиционная доза Js, произведение экспозиционной дозы на длину ЕР, эквивалентная доза фотонного излучения Пх, эквивален гная доза для окружающей среды П*(10), активность А. величина воздушной кермы Sk и мощность кермы в воздухе Kr, а также cool ветствующие производные но времени (сила тока, мощность дозы и другие).
Дозиметры выпускают в модификациях, указанных в таблице 1. Отличия модификаций приведены в таблице 4.
Таблица 1
|
Модификация |
Обозначение на маркировке (R.EF)* | |
|
UNIDOS Tango |
Тх10052 | |
|
UNIDOS Romeo |
Тх10053 | |
|
* x код обозначения системы соединений (определяется заказом): М система соединений М; N система соединений BNT; система соединений TNC. | ||
Дозиметры имеют встроенное программное обеспечение (ИО). Встроенное ИО предназначено для задания условий измерений, обработки результатов измерений, сохранения и отображения на дисплее дозиметров. Метрологически значимая часть встроенного ПО размещается в энергонезависимой части памяти микропроцессора, запись которой осуществляется в процессе производства.
Фотографии общего вида средств измерений представлены в приложении 1.
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.
Обязательные метрологические требования: представлены в таблице 2.
Таблица 2
|
11аименование |
Значение |
|
Диапазон измерений силы постоянного тока. А. в режиме: LOW MEDIUM HIGH |
от 2510'15 до 23-Ю’11 от 1.25-IO’12 до 23-10’9 от 0,125-10'9 до 2,6-10'6 |
|
11редслы допускаемой основной относительной погрешности при измерении силы постоянного тока, % |
±0.5 |
|
Пределы допускаемой основной относительной погрешности при измерении мощности кермы в воздухе, % |
±5 |
|
1 (оправочный множитель |
от 0,9 до 1,1 |
Основные технические характеристики и метрологические характеристики, нс относящиеся к обязательным метрологическим требованиям: представлены в таблицах 3.4.
Таблица 3
|
Ионизационная камера* |
1 (омипальное значение чувствительности ионизационной камеры. Кл/Гр, [Кл/(Гр-см)] |
Диапазон измерений мощности кермы в воздухе. Гр/с. [Гр-см/с] |
|
1X30010-1 |
2,00-10'8 |
от 1,2510'6 до 5,0-10° |
|
ТХ30012-1 |
2,00-10’8 |
от 1,25-10’6 до 5,0-10° |
|
ТХ30013 |
2,00-10’8 |
от 1,25 10'6 до 5.0-10° |
|
ТХ31021 |
2,00-10'9 |
от 1,25-10'5 до 6.7-10° |
|
ТХ31010 |
3,30-10'9 |
от 7.58-10’6 до 6,0-10° |
|
ТХ31013 |
1,00-10'8 |
от 2.50-10'6 до 6,0-10° |
|
ТХ34001 |
1,20-10'8 |
от 2.0810'6 до 5,2-10° |
|
1X34045 |
6.70-10'10 |
от 3.73-10’5 до 1.82-102 |
|
ТХ31015 |
8,00-10’10 |
от 3,13-Ю'5 до 2.9-К)1 |
|
ТХ31022 |
4,00-Ю’10 |
от 6.25 10'5 до 4.6101 |
|
ТХ60019 |
1,00-10‘9 |
от 2.50-10’5 до 2,6-103 |
|
ТХ60022 |
1,90-10‘8 |
от 1.32-10'6 до 1,37-102 |
|
1X60023 |
1,90-10'8 |
от 1,32-10’6 до 1,37-102 |
|
ТХ23342А |
1,00-10'12 |
от 2,50-10'2 до 1,88-105 |
|
TX23342W |
1.00-10'12 |
от 2,50-10'2 до 1,88-105 |
|
ТХ34013А |
2,00-10-'° |
от 1,25-10“’ до 5,0-102 |
|
TX34013W |
2,00-10’10 |
от 1.25-10-’до 5.0-102 |
|
1X34091 |
3,25-10'7 |
от 7,69-10'8 до 8,0-102 |
|
ТХ30009 |
[1,40-10'8] |
|от 1,79-10’6 до 1,24-101] |
|
ТХ30017 |
11.30-ю-8! |
[от 1,92-Ю’6 до 1,24-10'1 |
* X - код обозначения системы соединений (определяется заказом): М система соединений М;
N система соединений BNT;
W - система соединений TNC.
Таблица 4
|
11аимспование |
Значение для модификации | |
|
UNIDOS 1 ango |
UNIDOS Romeo | |
|
Разрешающая способность при измерении силы постоянного тока в режиме LOW, фА |
0,1 |
1 |
|
Функция распознавания ионизационных камер |
есть |
пег |
|
Интерфейсы: | ||
|
Ethernet |
сеть |
есть |
|
USB |
есть |
есть |
|
WLAN |
есть |
нет |
|
11ормальныс условия: диапазон температуры окружающего воздуха. °C диапазон относительной влажности воздуха, % |
от 15 от 30. |
to 25 ю 80 |
|
Условия эксплуатации: диапазон температуры окружающего воздуха. °C диапазон относи тельной влажности воздуха, % |
от 10 до 40 от 20 до 80 | |
|
1 [рсдслы допускаемой дополнительной относительной погрешности при изменении температуры окружающего воздуха в рабочем диапазоне температур относительно нормальных условий: при измерении силы постоянного тока. % при измерении мощности кермы в воздухе, % |
±1,0 ±0,5 | |
|
Время уст ановления рабочего режима, с, не более |
1.5 | |
|
Напряжение питания ионизационных камер. В |
от 0 до 400 | |
|
Диапазон напряжения питания дозиметров от сеги переменного тока поминальной частотой 50 1 ц. В |
от 195 до 253 | |
|
Габаритные размеры блока измерительного электрометрического (без подключенной ионизационной камеры), мм. нс более |
253x201x122 | |
|
Масса блока измерительного электрометрического (без подключенной ионизационной камеры), кг. не более |
3,0 | |
Комплектность
Таблица 5_
|
11аименованис |
Количест во для модификации | ||
|
UNIDOS Tango |
UNIDOS Romeo | ||
|
Дозиметр в составе: | |||
|
блок измерительный электрометрический |
1 |
1 | |
|
камера ионизационная |)2> |
_3) |
_3) | |
|
Наклонная подставка |
1 |
1 | |
|
USB-накопитель |
1 |
1 | |
|
Коммутационный кабель R.J45 S/UTP Cat5c 3 м |
1 |
1 | |
|
Удлинительный кабель 2) |
_3) |
_3) | |
|
Кабель-адаптер 21 |
-3) |
_3) | |
|
Литиевая батарея CR2032 |
1 |
1 | |
|
Ру ководе гво пользователя__ |
1 |
1 | |
!| Модификация по заказу.
! 1(оставляется по заказу.
Количество по заказу.______________
Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на лист 2 руководства но пользователя.
Иоверка осуществляется по МРБ Ml 1.3767-2023 «Система обеспечения единства измерений Республики Беларусь. Дозиметры UNIDOS. Методика поверки».
Сведения о методиках (методах) измерений: приведены в руководстве пользователя.
Технические нормативные правовые акты и технические документы, устанавливающие:
•требования к типу средств измерений:
техническая документация производителя (руководство пользователя) «PTW-Frciburg Physikalisch-Tcchnische Wcrkstaltcn Dr. Pychlau GmbH», Германия;
технический регламент Таможенного союза «О безопасности низковолы hoi о оборудования» (ТР ТС 004/2011);
технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011);
методику поверки:
МРБ Ml 1.3767-2023 «Система обеспечения единства измерений Республики Беларусь. Дозиметры UNIDOS. Методика поверки».
Перечень средств поверки: представлен в таблице 6.
Таблица 6
Наименование и тин средств поверки
Калибратор Fluke 5720А ___ _ _
Эталон для калибровки электрометров (эталонное сопротивление) SCR-5156-IET___
Эталонный дозиметр 1-го или 2-го разряда по С ГБ 8083-2020
Эталонные дозиметрические установки гамма-излучения 1-го или 2-го разряда по
СТБ 8083-2020_______________ _____
Дозиметр-радиометр МКС-АТ1117М__
Гермогигрометр UNITESS TUB 1 __________________
Примечание-Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.____ ______
Идентификация программною обеспечения: представлена в таблице 7. Таблица 7
|
Идентификационное наименование ПО |
Помер версии (идентификационный номер) НО |
|
FWver |
не ниже 1.2.0 |
Заключение о соответствии утвержденного тина средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: дозиметры UNIDOS соответствуют требованиям технической документации производителя (руководство пользователя) «P TW-Frciburg Physikalisch-Tcchnischc Wcrkstaltcn Dr. Pychlau GmbH» (Германия). 'ГР TO 004/201 l.TP TC 020/2011.
1 (роизводигель средств измерений
«РTW-Freiburg Physikalisch-Tcchnische Wcrkstaltcn Dr. Pychlau GmbH», Германия Eorrachcr Strasse. 7, 79115 Freiburg, Germany
Phone: +49 761 49055-0
e-mail: inlo@plwdosimetry.com
Уполномоченное юридическое лицо, проводившее испытания средств измсрспий/мстрологичсскую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БслГИМ)
Республика Беларусь, 220053. г. Минск. Старовилснский тракт, 93
Телефон: +375 17 374-55-01
факс: +375 17 244-99-38
e-mai 1: info@be 1 giin.by
I (риложения: 1. Фотографии общего вида средства измерений на 4 листах.
2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе. .
Заместитель директора БслГИМ ( \ IO.В. Козак
Приложение 1 (обязательное) Фотографии общего вида средств измерений
ИПЛ/

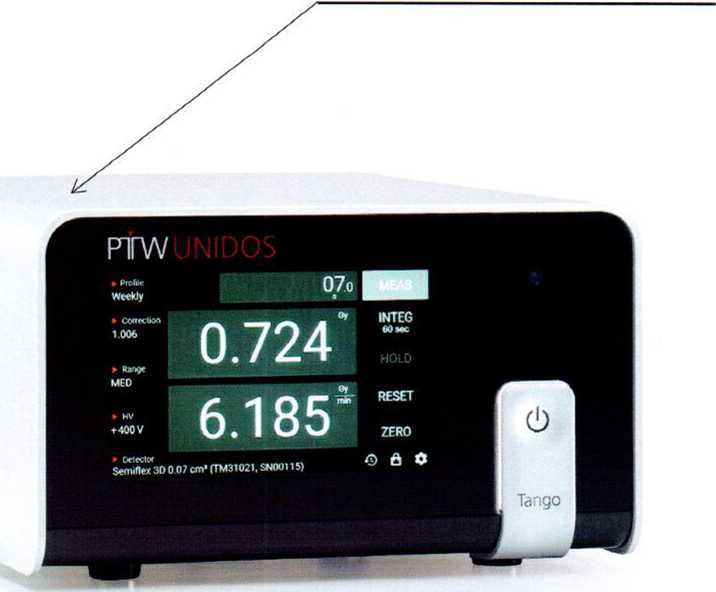

Блок измерительный электрометрический UNIDOS Tango

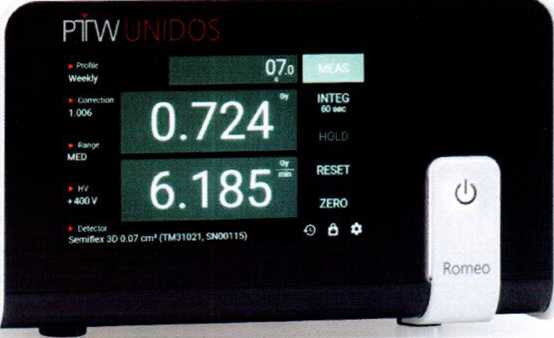

Блок измерительный электрометрический UNTDOS Romeo

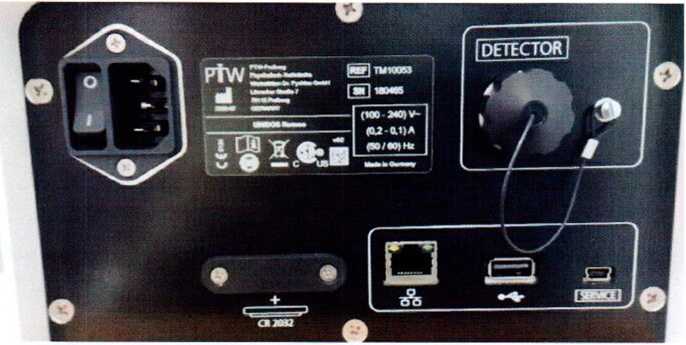

Рисунок 1.1- Фотографии общего вида дозиметров (изображения носят иллюстративный характер)

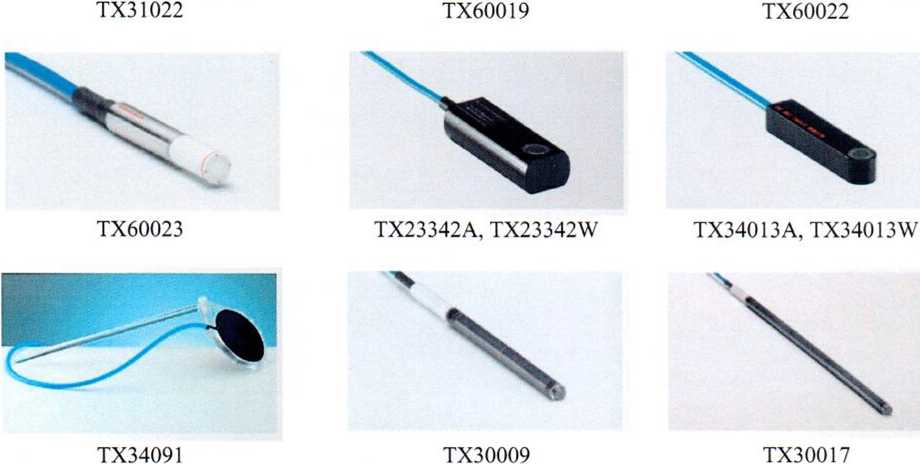

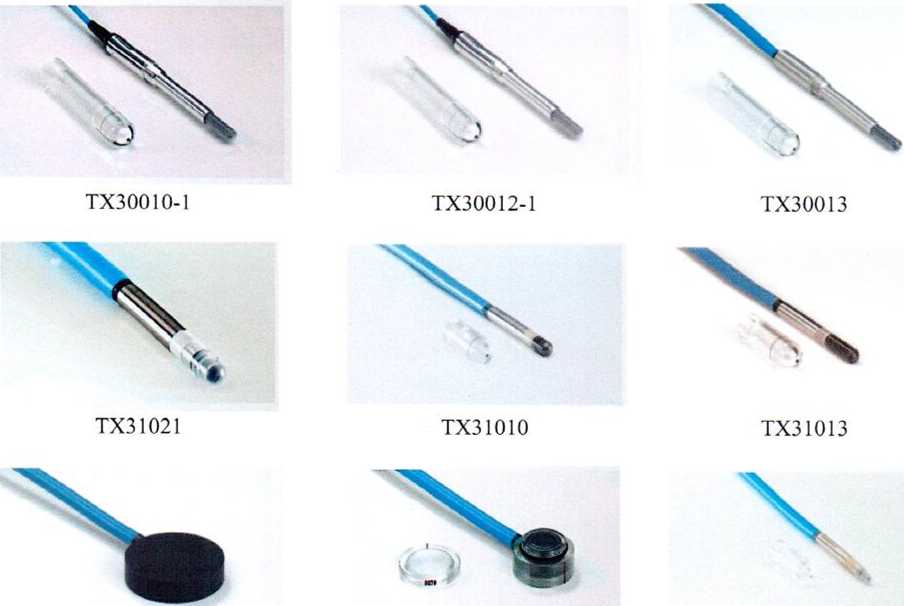

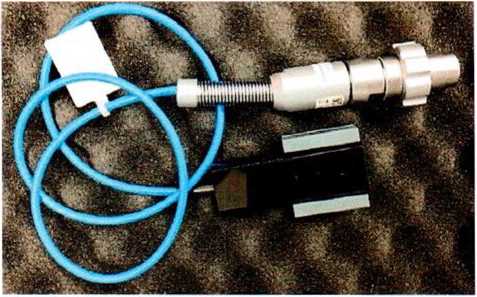

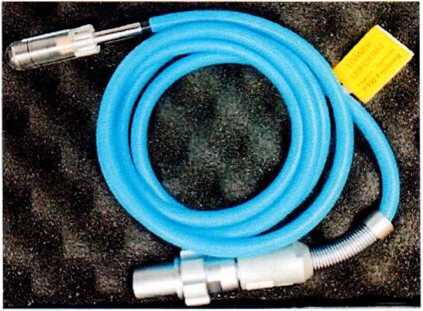

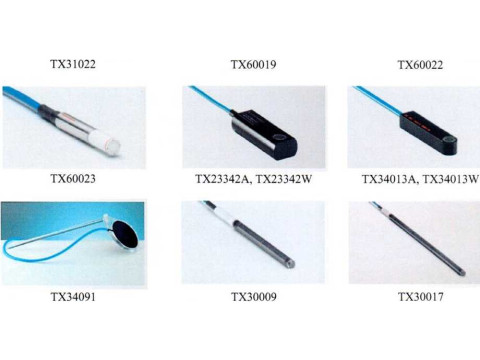

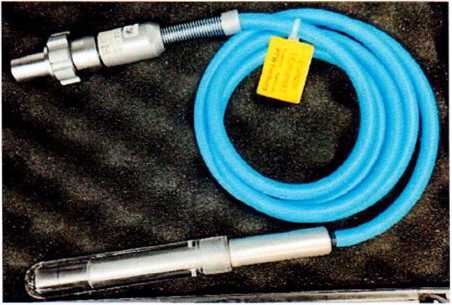

Рисунок 1.2 - Фотографии общего вида ионизационных камер дозиметров (изображения носят иллюстративный характер)
UNIDOS Tango
UNIDOS Romeo

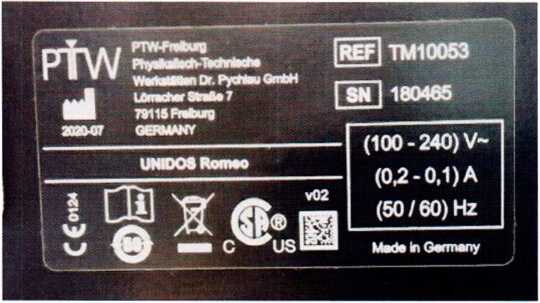

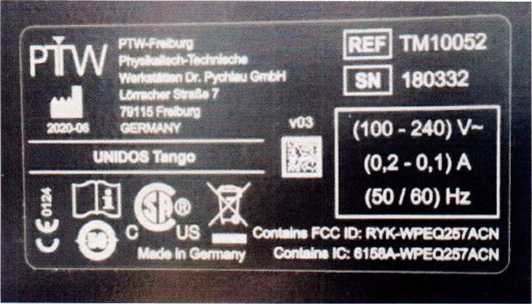

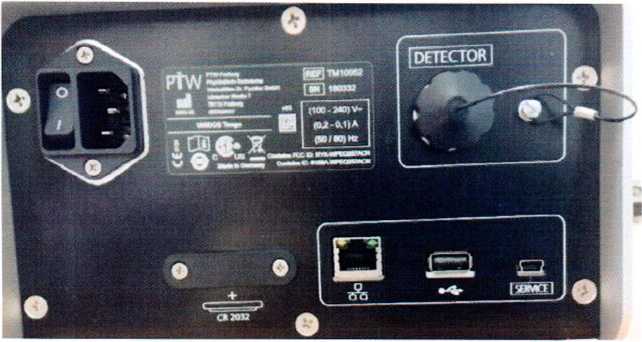

Рисунок 1.3 - Фотографии маркировки дозиметров, представленных на испытания в целях утверждения типа средств измерений (блок измерительный электрометрический)
ТМ23342А
ТМ30013
ТМ34045
ТМ31О13

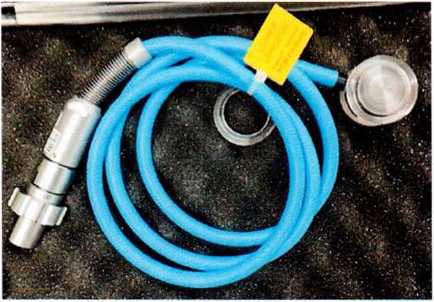

Рисунок 1.4 - Фотографии внешнего вида и маркировки ионизационных камер дозиметров, представленных на испытания в целях утверждения типа средств измерений
Приложение 2 (обязательное) Схема (рисунок) с указанием места для нанесения знака поверки средств измерений
Место для нанесения знака поверки соелств изменений
Рисунок 2.1 - Схема (рисунок) с указанием места для нанесения знака поверки средств измерений
