Установка радиационного контроля УРК-РМ5000
| Номер в ГРСИ РФ: | РБ 03 17 0631 98 |
|---|---|
| Раздел: | Средства измерений ионизирующих излучений [17] |
| Производитель / заявитель: | ООО «Полимастер», г. Минск |
|
Описание типа РБ 03 17 0631 98 [1998-01-01]
rb-03-17-0631-98_1998-01-01.pdf
|
Скачать |
Установка радиационного контроля УРК-РМ5000 предназначена для обнаружения радиоактивных и ядерных материалов (РЯМ), перемещаемых транспортными средствами, пешеходами, в багаже или ручной клади.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 17 0631 98 |
| Наименование | Установка радиационного контроля УРК-РМ5000 |
| Год регистрации | 1998 |
| Номер сертификата | 668 |
| Дата регистрации | 1998-06-04 |
| Срок действия | - |
| Получатель сертификата | СП "Полимастер", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
СП "Полимастер"
Адрес: 220141, г. Минск, ул. Жодинская, 21
Контакты: (017)263-82-63, 263-81-86, 263-81-87 // (017)263-81-88 // antonov@poli_ms.minsk.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.Мн 429-98 (утверждена ГП "ЦЭСМ") |
Поверители
Скачать
|
Описание типа РБ 03 17 0631 98 [1998-01-01]
rb-03-17-0631-98_1998-01-01.pdf
|
Скачать |
Описание типа
Назначение
Установка радиационного контроля УРК-РМ5000 предназначена для обнаружения радиоактивных и ядерных материалов (РЯМ), перемещаемых транспортными средствами, пешеходами, в багаже или ручной клади.
Установка может размещаться как в помещениях, так и на открытом воздухе и может применяться на контрольно-пропускных пунктах (К1П1) различного назначения: автомобильных, железнодорожных и пешеходных пунктах таможенного оформления; КПП атомных электростанций, предприятий атомно-промышленного комплекса, металлургических комбинатов, предприятий по переработке и хранению радиоактивных и ядерных материалов; КПП государственных учреждений, банков, офисов и др.
Описание
Принцип действия установки основан на сравнении числа импульсов, формирующихся в блоках детектирования гамма-излучения (БДГ) и нейтронного излучения (БДН) при наличии объекта контроля в контролируемом пространстве установки, с пороговыми значениями, рассчитанными на основе текущего гамма- и нейтронного фона и установленных коэффициентов. При превышении одного из пороговых значений устройство сигнализации, имеющееся в установке, выдает световой и звуковой сигналы.
В установке имеется инфракрасный датчик обнаружения движущегося объекта контроля в контролируемом пространстве установки.
Управление всеми режимами работы установки осуществляет микроконтроллер. Микроконтроллер ведет обработку данных, осуществляет вывод результатов измерения и информации о режимах работы установки на матричный жидкокристаллический индикатор. В состав микроконтроллера входит энергонезависимая память, предназначенная для хранения информации об установленных режимах работы и накопленных данных. Накопленные данные можно переслать в компьютер по RS-232 интерфейсу с помощью специальной программы, поставляемой с установкой. Эта программа позволяет также установить параметры режимов работы установки с клавиатуры компьютера.
В качестве детектора гамма-излучения используется органический пластмассовый сцинтиллятор.
В качестве детектора нейтронного излучения используется пропорциональный счетчик медленных нейтронов на основе 3Не.
Питание прибора осуществляется от сети переменного тока или от встроенной аккумуляторной батареи напряжением 12 В, что обеспечивает работу установки при пропадании сетевого питания в течение не менее 8 часов.
Конструктивно установка выполнена в виде отдельных блоков детектирования гамма-излучения и нейтронного излучения, на которых крепятся устройство сигнализации и датчик обнаружения объекта контроля в контролируемом пространстве. Все блоки соединяются между собой специальными кабелями.
Установка, в зависимости от назначения, выпускается в 15 вариантах поставки.
Основные технические характеристики.
1. Чувствительность установка с каждым
блоком детектирования гамма-излучения, (имп./с)/(мкР/ч):
-для 241 Ат
-для 137Cs
2. Диапазон регистрируемых энергий гамма-излучения, кэВ
3. Основная относительная погрешность превышения средней скорости счета импульсов от источника 137Cs активностью 4,4 мкКи с расстояния 1,5 м от геометрического центра каждого БДГ над средней скоростью счета гамма-фона, %
4. Основная относительная погрешность превышения средней скорости счета импульсов от источника 252Cf или Ри-ос-Ве (2-104 нейтронов/с) с расстояния 2,0 м от геометрического центра каждого БДН над средней скоростью счета нейтронного фона, %
5. Установка в зависимости от комплекта поставки обнаруживает минимальные количества ядерных и радиоактивных материалов, указанные в таблице 1
6. Уровень звука при срабатывании на расстоянии 1 м от блока сигнализации, дБ
не менее 150
не менее 125
от 20 до 1660
не более ±25
не более ±50
не менее 80
Таблица 1
|
Вариант поставки УРК-РМ5000 |
Скорость км/ч |
Ширина проезда, м |
Минимальные обнаруживаемые количества радиоактивных и ядерных материалов | |||||||
|
241 Ат, мкКи |
137Cs, мкКи |
60Со, мкКи |
238и, грамм |
235и, грамм |
239Ри, грамм |
239т» Ри, грамм (4см РЬ) |
Ри-а-Ве, нейтрон/с | |||
|
ТИГР.412151.001 |
10±1 |
6±0,3 |
150 |
10 |
4 |
2700 |
300 |
4,3 |
50,3 | |
|
20±2 |
6±0,3 |
- |
- |
- |
- |
- |
- |
- |
9-Ю3 | |
|
ТИГР.412151.001-01 |
10±1 |
6±,3 |
150 |
10 |
4 |
2700 |
300 |
4,3 |
- |
- |
|
ТИГР.412151.001-02 |
10±1 |
6±0,3 |
200 |
12 |
5,5 |
2000 |
250 |
4,2 |
50,3 |
- |
|
20±2 |
6±0,3 |
- |
- |
- |
- |
- |
- |
- |
9-103 | |
|
ТИГР.412151.001-03 |
5±0,5 |
1,5±0,1* |
80 |
3 |
2,5 |
1000 |
35 |
1,2 |
- |
- |
|
5±0,5 |
3±0,15* |
- |
- |
- |
- |
- |
- |
50,3 |
- | |
|
10±1 |
3±0,15* |
- |
- |
- |
- |
- |
- |
- |
9-103 | |
|
ТИГР.412151.001-04 |
5±0,5 |
1,5±0,1* |
80 |
3 ■ |
2,5 |
1000 |
35 |
1,2 |
- |
- |
|
ТИГР.412151.001-05 |
10±1 |
6±0,3 |
200 |
12 |
5,5 |
2000 |
250 |
4,2 |
- |
- |
|
ТИГР.412151.001-06 |
5±0,5 |
1,5±0,1 |
40 |
0,6 |
0,6 |
125 |
10 |
0,6 |
- |
- |
|
ТИГР.412151.001-07 |
5±0,5 |
1,5±0,1 |
60 |
0,8 |
0,8 |
125 |
10 |
0,6 |
- |
- |
|
ТИГР.412151.001-08 |
5±0,5 |
1,5±0,1* |
80 |
3 |
2,5 |
1000 |
35 |
1,2 |
- |
- |
|
10±1 |
2±0,1* |
- |
- |
- |
- |
- |
- |
- |
9-103 | |
|
ТИГР.412151.001-09 |
10±1 |
6±0,3 |
200 |
12 |
5,5 |
2000 |
250 |
4,2 |
- |
9-103 |
|
ТИГР .412151.001-10 |
10±1 |
6±0,3 |
150 |
10 |
4 |
2700 |
300 |
4,3 |
- |
9-103 |
|
ТИГР .412151.001-11 |
10±1 |
6±0,3 |
- |
- |
- |
- |
- |
- |
50,3 |
- |
|
20±2 |
6±0,3 |
- |
- |
- |
- |
- |
- |
- |
9-103 | |
|
ТИГР.412151.001-12 |
10±1 |
2±0,1* |
- |
- |
- |
- |
- |
- |
- |
9103 |
|
ТИГР.412151.001-13 |
10±1 |
6±0,3 |
- |
- |
- |
- |
- |
- |
- |
9103 |
|
ТИГР.412151.001-14 |
10±1 |
3±0,15* |
- |
- |
- |
- |
- |
- |
- |
9-103 |
|
5±0,5 |
3±0,15* |
- |
- |
- |
- |
- |
- |
50,3 |
- | |
!,5 ;2,0 ;3,0* - расстояние от блока детектирования до траектории движения через контролируемую зону.
7. Число ложных срабатываний на 1 000 перемещений объекта контроля через контролируемое пространство установки
8. Нестабильность показаний скорости счета установки за время непрерывной работы 24 часа при питании от сети напряжением 220 В и 8 часов при питании от аккумуляторной батареи напряжением 12 В, %
9. ’’Уход” скорости счета при крайний значениях рабочих условий применения, %
10. Мощность, потребляемая установкой от сети
в зависимости от варианта поставки, В-А:
-ТИГР.412151.001, -01, -02, -06, -09, -10,-11
-ТИГР.412151.001-03, -04, -05, -07, -08, -12, -13, -14
11. Допустимые условия работы установки:
- диапазон рабочих температур, °C
- относительная влажность, %
- давление, кПа
12. Средняя наработка на отказ, ч
13. Средний срок службы, лет
14. Габариты составных частей установки, мм:
- БДГ (БДГ1, БДГ2, БДГЗ)
- БДН8-1, БДН8-2
- БДН4-1, БДН4-2
- блок сигнализации
- блок детектора присутствия
15. Масса составных частей установки, кг:
- БДГ (БДГ1,БДГ2, БДГЗ)
- БДН8-1, БДН8-2
- БДН4-1, БДН4-2
- блок сигнализации
- блок детектора присутствия
не более 1
не более ±5
не более ±5
не более 80
не более 50
от -30 до +50
95 при 35°C от 84 до 106,7 10000
8
1200x600x300 2400x1000x300 1200x1000x300 310x160x90 110x65x50
70
260
130
1,5
0,4
Знак государственного реестра
Знак государственного реестра наносится на эксплуатационную документацию типографским способом, а на БДГ и БДН установки согласно ТИГР.741436.018.
Комплектность
Комплектность УРК-РМ5000 в зависимости от варианта поставки соответствует таблице 2.
Поверка
Поверка прибора осуществляется по методике поверки МП 98.
Средства измерений необходимые для проведения поверки согласно МП 98.
Таблица 2
|
Наименование, тип |
Обозначение |
Количество на вариант поставки |
Примечание | ||||||||||||||
|
- |
-01 |
-02 |
-03 |
-04 |
-05 |
-06 |
-07 |
-08 |
-09 |
-10 |
-11 |
-12 |
-13 |
-14 | |||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
|
Установка радиационного контроля УРК-РМ5000, в |
ТИГР.412151.001 | ||||||||||||||||
|
составе: | |||||||||||||||||
|
Блоки детектирования гамма-излучения (БДГ): | |||||||||||||||||
|
-БДГ1 |
ТИГР.418258.006 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
- |
- |
- |
- | |
|
-БДГ 2 |
ГИГР.418258.006-01 |
1 |
1 |
1 |
- |
- |
1 |
1 |
1 |
- |
1 |
1 |
- |
- |
- |
- | |
|
-БДГЗ |
ТИГР.418258.006-02 |
2 |
2 |
- |
- |
- |
- |
2 |
- |
- |
- |
2 |
- |
- |
- |
- | |
|
Блоки детектирования нейтронного излучения (БДН): | |||||||||||||||||
|
- БДН8-1 |
ТИГР.418258.009 |
1 |
- |
1 |
1 |
- |
- |
- |
- |
- |
- |
- |
1 |
- |
- |
1 | |
|
- БДН8-2 |
ТИГР.418258.007 |
1 |
- |
1 |
- |
- |
- |
- |
- |
- |
- |
- |
1 |
- |
- |
- | |
|
- БДН4-1 |
ТИГР.418258.008 |
- |
- |
- |
- |
- |
- |
- |
- |
1 |
1 |
1 |
- |
1 |
1 |
- | |
|
- БДН4-2 |
ТИГР.418258.001 |
1 |
1 |
- |
- |
1 |
- | ||||||||||
|
Блок сигнализации |
ТИГР.468232.002 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 | |
|
Блок детектора присутствия |
ТИГР.418258.011 |
2 |
2 |
2 |
1 |
1 |
2 |
2 |
2 |
1 |
2 |
2 |
2 |
1 |
2 |
1 | |
|
Дискета |
ТИГР.412151.002 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 | |
|
Кабель соединительный RS-232 |
ТИГР.685661.002 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 | |
Источник гамма-излучения 137Cs активностью 2-10 мкКи, типа ОСГИ-3-2. Погрешность не более 4%.
Нейтронный источник 252Cf или Pu-ct-Be с потоком 103-105 с’1. Погрешность не более 4%.

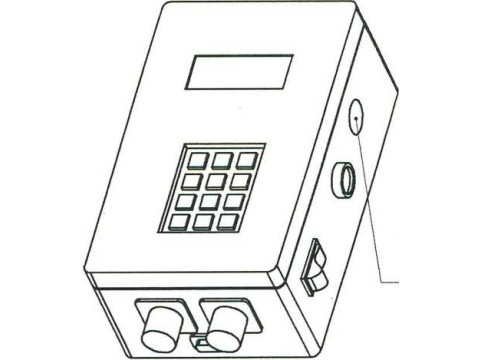

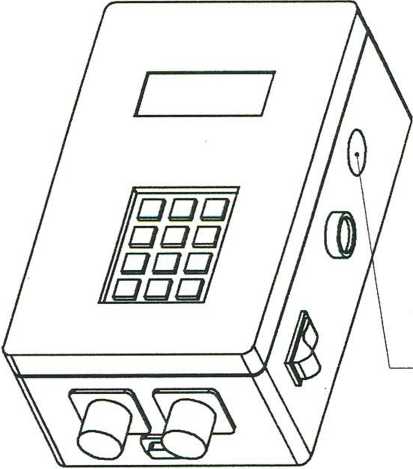

Оттиск поверительного клейма наносится на корпус микроконтроллера входящего в состав блоков детектирования нейтронного и гамма-излучения в соответствии с рисунком.
Место нанесения оттиска клейма поверителя
Нормативные документы
Нормативными документами на УРК-РМ5000 являются - технические условия ТУ РБ 14804920.010-98, ГОСТ 27451-87, ГОСТ 25935 -83, МИ 1788-87.
Заключение
Установка радиационного контроля УРК-РМ500 соответствует требованиям НД.
