Прибор комбинированный для измерения ионизирующих излучений РКСБ-104 (РКСБ-104-02, РКСБ-104-04, РКСБ-104-06)

Назначение

Прибор предназначен для индивидуального контроля радиационной обстановки населением и обеспечивает возможность измерения мощности полевой эквивалентной дозы гамма-излучения, плотности патока бета-излучения с загрязненной радионуклидами поверхностей кожных покровов и одежды человека, жилых помещений, транспортных средств и т.д., а также удельной активности радионуклида цезий-137 в веществах. Прибор выдаёт звуковые сигналы в случае превышения мощности полевой эквивалентной дозы гамма-излучения величин, заданных потребителем.

Прибор имеет конструктивные исполнения: PKCE-1Q4-02, PKCE-104-04, РКСБ-104-06, отличающиеся цветовым оформлением корпуса.

Описание

Принцип действия приооров основан на преобразовании энергии ионизирующих излучений, регистрируемых встроенными счетчиками Гейгера-Мюллера, в импульсные сигналы, средняя частота следования которых пропорциональна измеряемым величинам (мощности палевой эквивалентной дозы, плотности потока бета-’гастиц, удельной активности цезия-137),-с последующей регистрацией импульсов на табло жидкокристаллического индикатора. Значения измеряемых величин определяются умножением средних значений показаний прибора на коэффициент, указанный! для каждой измеряемой величины на лицевой панели прибора. Прибор имеет наряду с основным и дежурный режим работы, при котором выдает звуковые сигналы при превышении мощности полевой эквивалентной дозы гамма-излучения значения, установленного оператором.

nrur.puyc тс у НИЧЕСКИЕ ХАРАКТЕРИСТИКИ

10. Питание

батарея "Корунд" 19 В, 110 мАч) или аналогичная.

длительность непрерывной работы

не менее

12. Габаритные размеры

не оолее

х 77 х 39 мм

-3-

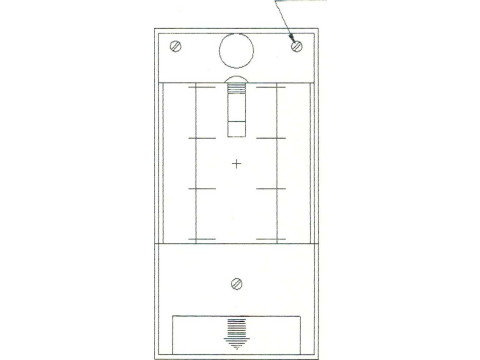

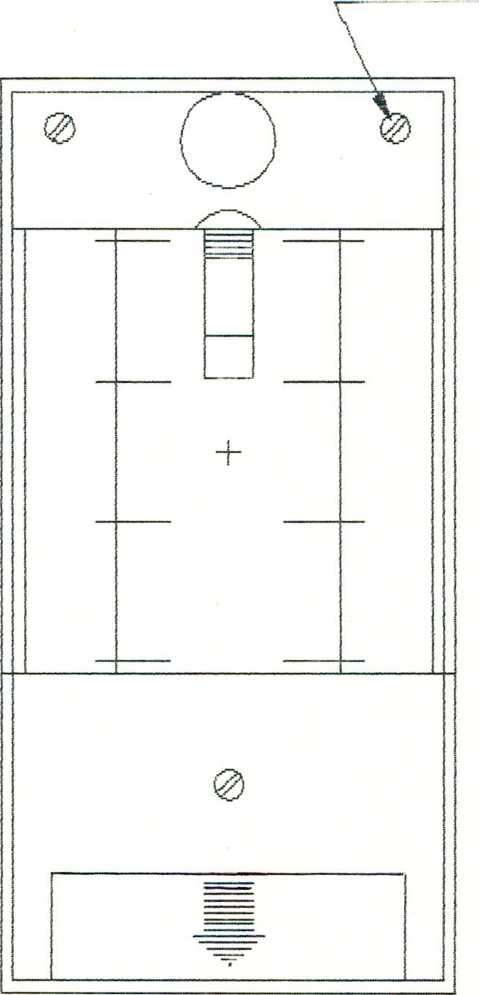

Место клеймения

Рисунок 1

-4-

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносится на титульном листе паспорта на прибор типографским способом.

Комплектность

1. Прибор РКСБ-1О4

2. Паспорт

3. Крышка

4. Крышка

5. Батарея "Корунд"

РУБИ.412152.001

РУБИ.412152.001 ПС

РУБИ.735211.001

РУВМ.735211.001 - 01

ТУ16-729.060-81

1шт 1шт

1шт 1 входят в сос-

1штJ тав упаковки

1шт

Поверка

Поверка производится по методике поверки МП 334-97. При поверке применяются образцовые средства измерений:

1. Блок питания Б5-8 ЕэО.323.415 ТУ (диапазон 2 - 50 В +- 37.).

2. Образцовая поверочная дозиметрическая установка 2-го разряда УПГД-1М или аналогичная, аттестованная в единицах мощности полевой эквивалентной доза.

3. Источники гамма-излучения (цезий-137), поверенные в качестве образцовых 2-го или 3-го разряда, применяемые с типовым коллиматором, соответствующие ТУ 95.957-82.

4. Образцовые бета-источники 2-го разряда ICO-321, IC0-322 и IC0-532 (изотопы стронций 90 + иттрий 90), соответствующие ТУ 95.477-83

Мэхповерочный интервал - 12 месяцев.

Место клеймения в соответствии с рисунком 1.

Нормативные документы

РУБИ.412152.001 ТУ; СТБ 8001-93; ГОСТ 8.001-80; Г0СТ8.383-80;

ГОСТ 27451-87.

Заключение

Прибор комбинированный для измерения ионизирующих излучений РКСБ-104 и его конструктивные исполнения соответствуют требованиям нормативнотехнической документации.
