Генератор сигналов специальной формы АКИП-3409/3 № NDG10GA2160737

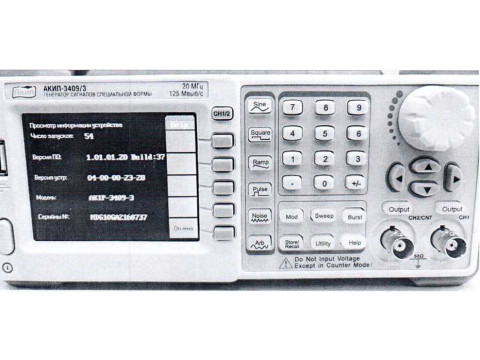

Генератор сигналов специальной формы АКИП-3409/3 № NDG10GA2160737 (Фото 2)

Генератор сигналов специальной формы АКИП-3409/3 № NDG10GA2160737 (Фото 3)

Номер в ГРСИ РФ:	РБ 03 16 9109 22
Раздел:	Средства измерений радиотехнических величин [16]
Производитель / заявитель:	"SIGLENT TECHNOLOGIES CO., LTD.", Китай

Скачать

Описание типа РБ 03 16 9109 22 [2022-08-18]

rb-03-16-9109-22_2022-08-18.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Генератор сигналов специальной формы ЛКИ11-3409/3 № NDG10GA2160737 (далее генератор) предназначен для воспроизведения сигналов стандартных синусоидальной. прямоугольной, импульсной форм.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 16 9109 22
Наименование	Генератор сигналов специальной формы АКИП-3409/3 № NDG10GA2160737
Год регистрации	2022
Номер сертификата	15492
Дата регистрации	2022-08-18
Срок действия	-
Получатель сертификата	Республиканское унитарное предприятие «Белорусский государственный институт метрологии», г. Минск, Республика Беларусь

Производитель / Заявитель

«SIGLENT TECHNOLOGIES Со., Ltd», Китай

Адрес: 3F, Building NO.4, Antongda Industrial Zone, 3rd Liuxian Road, Baoan District, Shenzhen, 518101, China

Контакты: + 86-755-36615186 // + 86-755-33591582

Поверка

Межповерочный интервал / Периодичность поверки	12 месяцев
Методика поверки	Поверка по МРБ МП.МН 3362-2022 «СОЕИ РБ. Генератор сигналов специальной формы АКИП-3409/3. Методика поверки»

Поверители

Скачать

Описание типа РБ 03 16 9109 22 [2022-08-18]

rb-03-16-9109-22_2022-08-18.pdf

Скачать

Описание типа

Назначение Описание Комплектность Сведения о методах измерений

Назначение

Область применения метрологическая оценка средств измерений.

Описание

Генератор представляет собой лабораторный многофункциональный измерительный прибор, принцип действия которого основан на технологии прямого цифрового синтеза. который позволяет получать стабильные сигналы. На передней напели генератора находится жидкокристаллический дисплей, состоящий из двух частей: в верхнем окне отображается форма генерируемого сигнала, в нижнем окне сто параметры. Справа от дисплея находится вертикальный ряд кнопок меню, с помощью которых пользователь может ввести меню различных генерируемых функций, и ряд кнопок, используемых при генерации стандартных форм сигналов. В нижней части панели расположены выходные разъемы двух каналов и кнопки, используемые при выборе функций сигналов. Для ввода цифровых параметров на панели имеется три группы органов управления: кнопки направлений (со стрелками), вращающийся регулятор параметров и цифровая клавиатура.

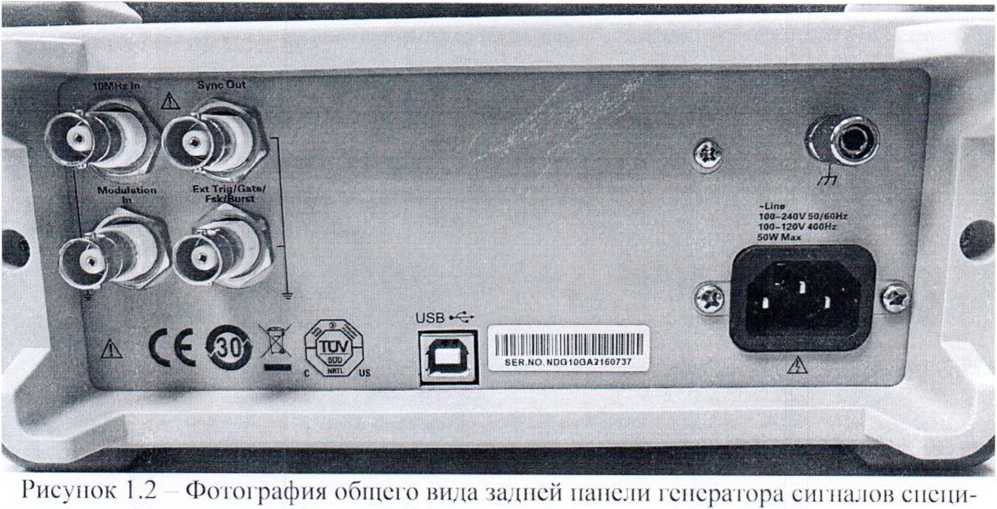

На задней панели генератора имеется разъем для подключения шнура питания, интерфейс для подключения USB-устройства для хранения результатов и входные разъемы для подачи тактового сигнала К) МГц. сигнала внешней модуляции и сигнала запуска. В генераторах применяется встроенное программное обеспечение (далее 110) для работы генератора.

Фотография общего вида средств измерений представлена в приложении Г

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Обязательные метрологические требования: представлены в таблице 1.

Таблица 1

1 ^именование

Значение

Диапазон часто т на выходах генератора: синусоидальная форма сигнала прямоугольная форма сигнала импульсная форма сигнала

от 1 Гц до 20 МГц от 1 1 ц до 20 МГц от 1 1 ц до 5 Ml ц

11редслы допускаемой абсолютной погрешности установки часто ты сигналов па выходах генератора

4-1 •10,/><.,„. Гц

где /'Vc,, установленная на выходе генера тора частота. 1 ц

Окончание таблицы 1

Наименование	Значение
Диапазон установки амплитуд синусоидального сигнала на нагрузке 50 Ом на выходе генератора: капал «С111» канал «С112»	от 10 мВ до 10 В от 10 мВ до 3 В
Пределы допускаемой абсолютной погрешности установки амплитуды синусоидального cm пала па нагрузке 50 Ом на час тоте 1 кГц на выходах генератора: при амплитуде менее 1 В при амплитуде 1 В и выше	±(0,01 Ауст + 2 мВ) мВ 1(0,01- Аус„, । 10 мВ) мВ где АуС„, установленная на выходе генератора амплитуда. мВ
Неравномерности ЛЧХ сигнала синусоидальной формы относительно частоты 1 кГц (размах 5 В): в диапазоне частот до 1 МГц включительно в диапазоне частот свыше 1 МГц	1 0.15 дБ 10.3 дБ
Диапазон установки длительности импульсного сигнала	от 20 нс до 1 с
Пределы допускаемой абсолютной погрешности установки длителыюсти импульсного сигнала: длительность от 20 нс до 100 нс дли телыюсть свыше 100 нс	1(0.1- гит + 10 нс), нс где r,<w установленная дли тельность импульса, нс
Диапазон установки скважности импульсного сигнала	от 10 % до 90 %
1 (рсделы допускаемой абсолютной погрешности ус тановки скважности импульсного сигнала	12 %

Основные технические характеристики и метрологические характеристики, нс относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица 2

11аимепованис	Значение
Диапазон напряжения питающей сети, В	от 100 до 240
Номинальная частота пи тающей сеги. Гц	50
Условия же 11 л у а га ци и: диапазон температуры окружающего воздуха. °C диапазон относительной влажности воздуха. %	от 18 до 28 от 30 до 80

Комплектность

Габлица3

11аимснованис	Количссч во
Генератор сигналов специальной формы АКИ11-3409/3 № NDG10GA2160737	1
1’уководсч во но эксплуатации	1

Место нанесения знака утверждения чипа средств измерений: знак утверждения чипа средств измерений наносится на титульный лист руководства ио эксплуатации.

Поверка осуществляется ио М1’Б МН.МН 3362-2022 «Система обеспечения единства измерений Республики Беларусь. Генератор сигналов специальной формы АКИ1 [-3409/3. Методика поверки»

Сведения о методах измерений

Технические нормативные правовые акты и технические документы, устанавливающие: гребовапия к ч ину средств измерений:

техническая документация «SIGLENT TECHNOLOGIES СО.I l l)». Китай;

технический рсгламенч Таможенного союза «Олскгромагипчпая совместимое!ь технических средств» ( ГР ГС 020/2011):

гехпический рсгламенч Таможенного союза «О безопасное! и низковолы hoi о оборудования» ( ГР ГС 004/2011):

м его л и ку 1 ю вс р к и:

МРБ МН.МН 3362-2022 «Система обеспечения единства измерений Республики Беларусь. Генератор сигналов специальной формы АКИ11-3409/3. Методика поверки».

Перечень средств поверки: представлен в таблице 4.

Таблица 4

Наименование и чип средств поверки

1 ермо! и! ромегр UNITESS ТИВ 1

Час гоч ом ср CNT-90XE

Мультиметр 3458А

Вольтметр высокочастотный ВЗ-100 ___________

Примечание Допускается применять другие средства поверки, обеспечивающие определение мстроло! ичсеких характеристик с требуемой точностью.

Иденч ификация программного обеспечения: представлена в таблице 5.

Габлица 5

Идентификационное наименование ПО

11омер версии 110

(идеи 1 ификационный номер)

VI.01.01.20

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: генератор сигналов специальной формы АКИ11-3409/3 № NDG10GA2160737 соответствует требованиям технической документации «S1GLENT TECHNOLOGIES CO.LTI)», Китай. ТР ТС 020/2011. ГР ГС 004/2011.

1 (роизводигель средств измерений

«S1GLENT TECHNOLOGIES СО.LTD». Китай

ЗЕ. Building №4. Anlongda Industrial Zone. 3ld Liusian Rd. Baoan District. Shenzhen, 518101. P.R. China.

Уполномоченное юридическое лицо. проводившее испытания средств и з м е ре н и й/метрологическую экспертизу сди» i и ч 11 ого экзем ту i я р а с редств измс ре 1111 i i Республиканское унитарное предприятис «Белорусский государс твенный инс гиту г метрологии» (Бсл1 ИМ)

Республика Беларусь. 220053. г. Минск. С гаровилснский тракт. 93

Телефон: »375 17 374-55-01

факс: 1375 17 244-99-38

с- m a i 1: i n fo@bс 1 gi m. by

Приложения: 1. Фотографии общего вида средств измерений на 1 листе.

2. Схема (рисунок) с указанием места для нанесения знака поверки

средс тв измерений на

1 листе.

А.В. Казачок

Директор Бел1 ИМ

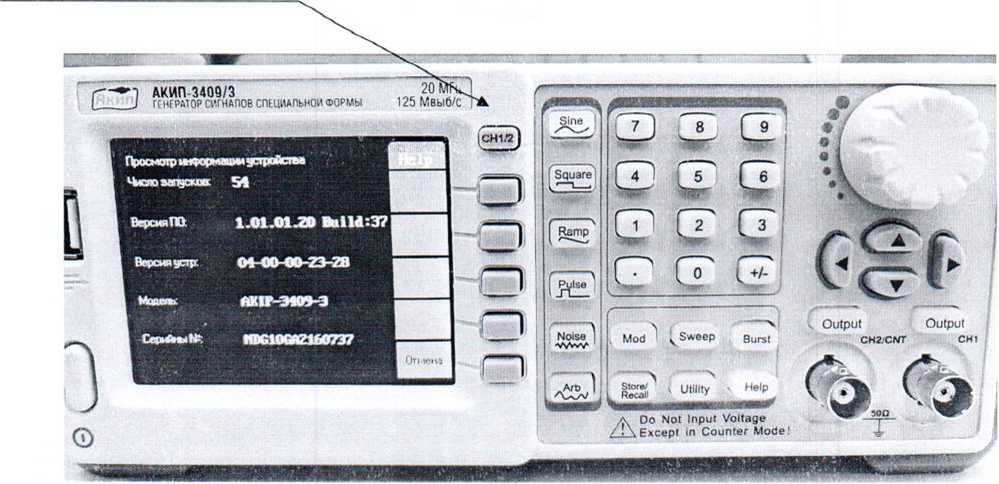

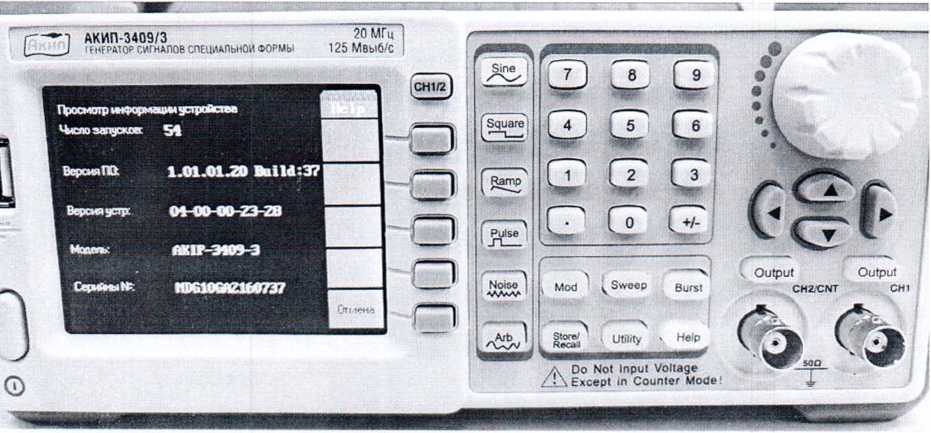

Приложение 1 (обязательное) Фотография общего вида средств измерений
