Тестеры ультразвуковые МХ02-УЗТ-1

Назначение

Описание: Тестер формирует и воспроизводит испытательные сигналы с нормируемыми электрическими характеристиками. Тестер совместно с другими средствами измерений измеряет следующие параметры электронных блоков дефектоскопов:

- максимальную чувствительность приёмника;

- нелинейность амплитудной характеристики;

- погрешность измерения отношения амплитуд сигналов на входе приёмника;

- глубину характеристики ВРЧ;

- задержку ВРЧ;

- длительность ВРЧ;

- погрешность глубиномерного устройства электронного блока дефектоскопа;

- погрешность настройки порогового индикатора;

- уровень отсечки помех;

- диапазон скоростей ультразвука.

Основные технические и метрологические характеристики

- Размах напряжения высокочастотного сигнала на нагрузке 50 П - (2±0,3) V.

- Значения фиксированных частот внутреннего генератора - (0,625; 1,25; 1,818; 2,5; 5,0; 10,0) MHz ± 1 %. Диапазон частот при работе от внешнего генератора от 0,2 MHz до 15 MHz.

- Диапазон длительности радиоимпульсов от не более 0,5 до не менее 80 ps в режиме "1" и (4 ±1) периода частоты заполнения в режиме "2".

- Диапазон задержки радиоимпульсов относительно синхроимпульсов от не более 2,0 до не менее 2000 ps. Значение длительности и задержки радиоимпульса устанавливается с точностью ± 0,1 ps.

- Параметры выходных импульсов внутренней синхронизации:

- полярность импульсов - положительная;

- частота следования 450 Hz ± 10 %;

- амплитуда не менее 4 V .

- Параметры входных импульсов внешней синхронизации:

- полярность импульсов - положительная или отрицательная;

- частота следования не более 500 Hz;

- амплитуда от 4 до 60 V;

- длительность от 1 до 10 ps.

- Отношение амплитуды напряжения радиоимпульсов к напряжению помехи в паузе между радиоимпульсами, при работе от внутреннего генератора - не менее 40 dB.

Знак утверждения типа: Наносится на электронный блок тестера МХ02-УЗТ-1 и на титульный лист паспорта.

Комплектность

Поверка: Поверка производится в соответствии с нормой по метрологии NM9-10:2006. При положительных результатах поверки: оформляется протокол поверки, выдаётся свидетельство о метрологической поверке в соответствии с

SM8-12, тестер пломбируется в соответствии со схемой пломбирования (рис.1).

Место пломбирования

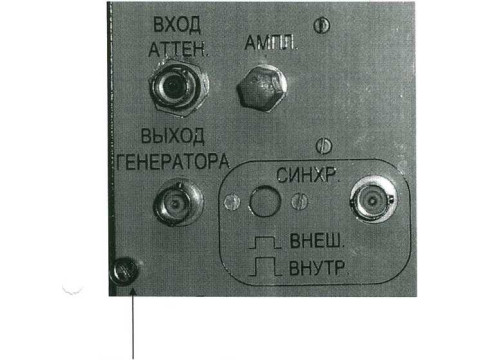

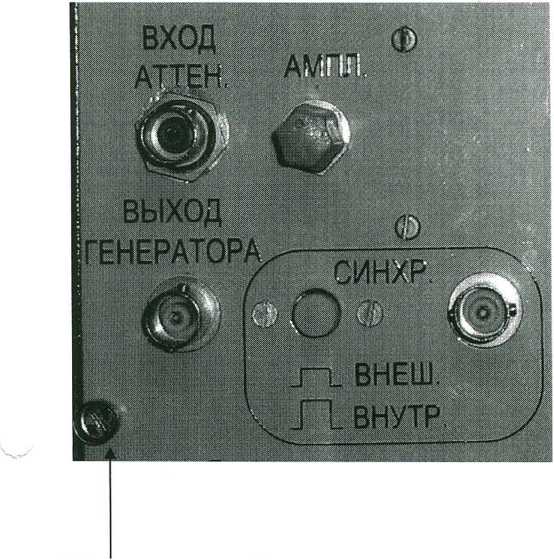

Рисунок 1 Схема пломбирования тестера МХ02-УЗТ-1

В случае отрицательных результатов поверки: выдаётся извещение о непригодности тестера в соответствии с SM 8-12, свидетельство о предыдущей поверке аннулируется.

Нормативные документы

1. ГОСТ 23667-85 Контроль неразрушающий. Дефектоскопы ультразвуковые. Методы измерения основных параметров.

2. Технические условия PT MD17-40266771 -001:2006. Тестер ультразвуковой МХ02-УЗТ-1

Заключение: Тестер ультразвуковой МХ02-УЗТ-1 соответствует требованиям технических условий PT MD17-40266771-001:2006.
