Система повременного учета длительности соединений iCG9815 № D3227DFF2B230712BD18EA0837D9304865AB55F3

Назначение

Система повременного учета длительности соединений iCG9815 № D3227DFF2B230712BD18EA0837D9304865AB55F3 (далее - система iCG9815) предназначена для измерения и регистрации длительности состоявшихся телефонных соединений абонентов стационарной и мобильной сетей.

Область применения - сети стационарной и мобильной связи.

Описание

Система iCG9815 представляет собой функциональную систему измерения и регистрации длительности состоявшихся голосовых и видео соединений абонентов, прошедших через IMS платформу и является программно-аппаратным комплексом, реализованным на:

программном обеспечении Huawei Cloud iCG9815 (далее - IIO), серверном оборудовании Cisco UCS Blades (далее - сервер).

НО используют в качестве интерфейса для тарификации в автономном режиме.

НО предназначено для обработки информации о голосовых соединениях и формирования CDR.

Система iCG9815 поддерживает следующие функции:

Буферизация сообщений ACR. полученных от сетевых элементов IMS, и их последующее хранение в формате файлов ACR фиксированного размера;

Преобразование, объединение и хранение сообщений ACR. полученных от сетевых элементов IMS;

Генерирование сообщений CDR определенного формата;

Буферизация файлов CDR;

Предоставление файлов CDR в домены биллинга.

Система iCG9815 взаимодействует с такими логическими сетевыми элемен тами IMS. как:

MRFC - контроллер мультимедийных ресурсов;

S-CSCF - сервер для управлении сеансами и вызовами;

P-CSCF - нроксисервер для управлении сеансами и вызовами;

I-CSCF - модуль опроса для управлении сеансами и вызовами; ATS.

Для соединения системы iCG9815 и BD через локальную или глобальную сеть используют независимый сетевой адаптер со скоростью 10/100/1000 Мбит/с.

Система iCG9815 предоставляет файлы CDR на BD по протоколам FTP, SFTP.

В системе iCG9815 используется модульная архитектура. Для введения новых функций и технологий достаточно добавить соответствующие модули. Это помогает при расширении емкости и услуг.

Система iCG9815, используя 110, обеспечивает регистрацию и измерение количества переданной (принятой) информации в течение состоявшихся интсрнст-сосдинсний.

Фотографии общего вида средств измерений представлены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Обязательные метрологические требования: представлены в таблице 1.

Таблица 1

Основные технические характеристики и метрологические характеристики. не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица 2

Комплектность

Таблица 3

Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на титульный лист паспорта

Поверка осуществляется по МРБ МП.МП 3604-2023 «Система обеспечения единства измерений Республики Беларусь. Система повременного учета длительности соединений 1CG9815. Методика поверки».

Сведения о методах измерений

Технические нормативные правовые акты и технические документы, устанавливающие: требования к типу средств измерений:

техническая документация (паспорт) СООО «Мобильные ТелеСистемы»;

технический регламент Таможенного союза «О безопасности низковольтного оборудования» ('ГР ТС 004/2011);

технический рсгламент Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011). методику поверки:

МРБ МП.МП 3604-2023 «Система обеспечения единства измерений Республики Беларусь. Система повременного учета длительности соединений iCG9815. Методика поверки».

Перечень средств поверки: представлен в таблице 4.

Таблица 4____

_______________Наименование и тин средств поверки____________

Термогигромстр UNITESS TIIB1                  ___

Калибратор интервалов времени КИВ-3 М____

Примечание - Допускается применять другие средства поверки, обеспечивающие опредслс-иие метрологических характеристик с требуемой точностью.

Идентификация программного обеспечения: представлена в таблице 5.

Таблица 5

Заключение о соответствии утвержденного типа средс тв измерений требованиям технических нормативных правовых актов и/или технической документации производителя: система повременного учета длительности соединений iCG9815 № D3227DFF2B230712BD18EA0837D9304865AB55F3 соответствует требованиям технической документации (паспорту) СООО «Мобильные ТелеСистемы», ТР ТС 004/2011, ТР ТС 020/2011.

11роизводитель средств измерений

СООО «Мобильные ТелеСистемы»;

пр-т Независимости, 95-4, г. Минск.

Республика Беларусь, 220012, г. Минск, пр-т Независимости. 95-4

Телефон:+375 17 237-98-98

факс: +375 17 237-98-98

Уполномоченное юридическое лицо, проводившее испытания средств измерен и й/метрологическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ)

Республика Беларусь, 220053, г. Минск, Старовилснский тракт, 93

Телефон: +375 17 374-55-01

факс: +375 17 244-99-38

e-mail: info@belgim.by

Приложения: 1. Фотографии общего вида средств измерений на 1 листе.

2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.

Директор БелГИМ

А.В. Казачок

Приложение 1 (обязательное)

Фотографии общего вида средств измерений

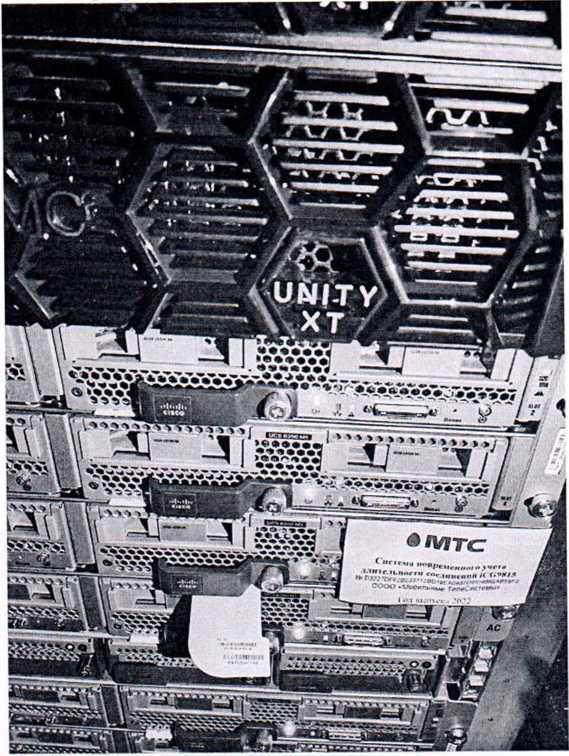

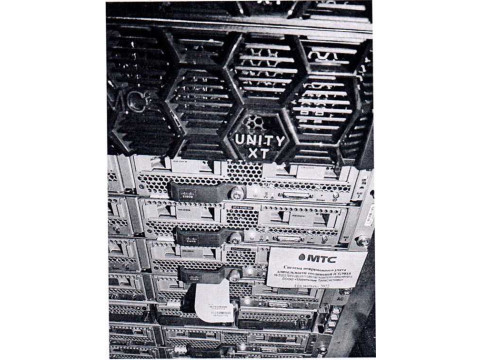

Рисунок 1.1- Фотография общего вида системы iCG9815

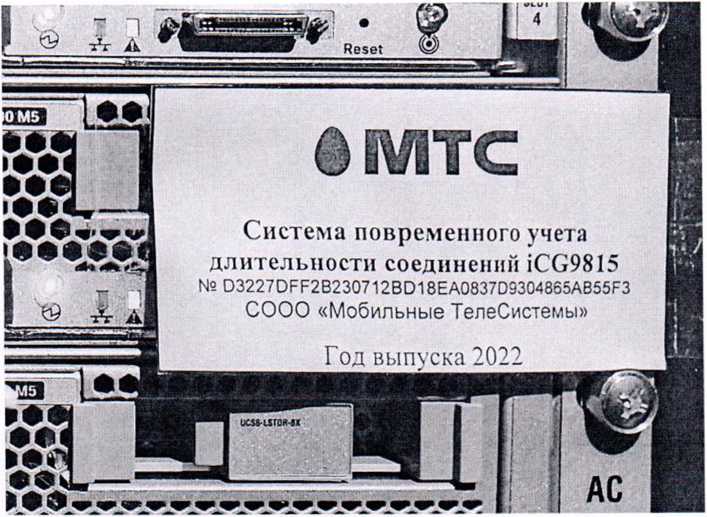

Рисунок 1.2 - Фотография маркировки системы iCG9815

Приложение 2 (обязательное)

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений

Знак поверки наносится в свидетельство о государственной поверке
