Частотомеры Э8004

Назначение

Частотомеры Э8004 (далее - частотомеры) предназначены для измерения частоты в электросетях переменного тока.

Частотомеры могут применяться на передвижных и стационарных энергоустановках, в различных отраслях промышленности для измерения частоты в электросетях переменного тока.

Описание

Частотомеры являются показывающими щитовыми приборами электромагнитной системы. Основным конструктивным узлом частотомеров является измерительный механизм. Он состоит из подвижной системы, магнитопровода, блока. В подвижную систему частотомеров входят: ось с запрессованными в нее кобальтвольфрамовыми кернами, сердечник, стрелка, противовесы. Керны опираются на агатовые подпятники винтов. Для успокоения колебательного движения подвижной части применен жидкостный успокоитель.

Основной несущей конструкцией частотомеров является блок. Блок состоит из обоймы, на которой расположены два дросселя и, в зависимости от величины питающего напряжения и частоты, гасящие сопротивления или трансформатор.

Блок монтируется на пластмассовом основании частотомеров. В основании запрессованы токоведущие стержни для подключения частотомеров к электрической цепи. Основание частотомеров и пластмассовая крышка со стеклом крепятся к корпусу.

Принцип действия частотомеров состоит в том, что при протекании электрического тока по двум ветвям частотозависимой схемы измерительного механизма возникают два момента, действующих на сердечник в противоположных направлениях, в связи с чем отклонение подвижной части пропорционально частоте. Сердечник укреплен на оси, на которой находится и стрелка. При этом стрелка поворачивается на некоторый угол, соответствующий измеряемой частоте. Подвижная часть придет в состояние равновесия в том случае, если сумма моментов, действующих на сердечник, станет, равна нулю.

Частотомеры имеют модификации, отличающиеся номинальными напряжениями и диапазонами измерений в соответствии с таблицей 1.

Общий вид и схема клеймения частотомера приведены на рисунках 1,2.

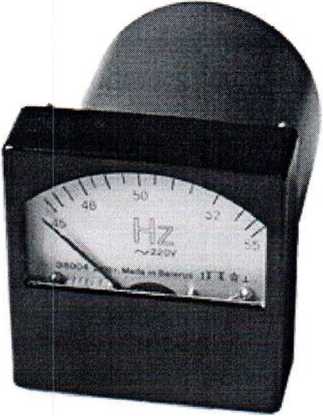

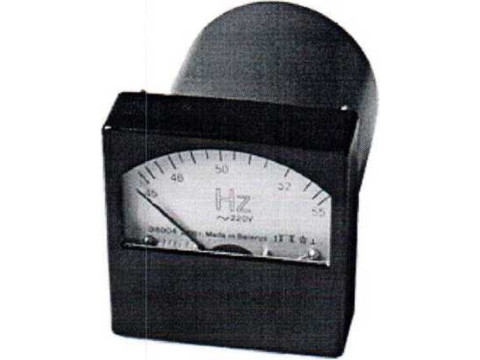

Рисунок 1 - Общий вид частотомера

государств членов Таможенного союза

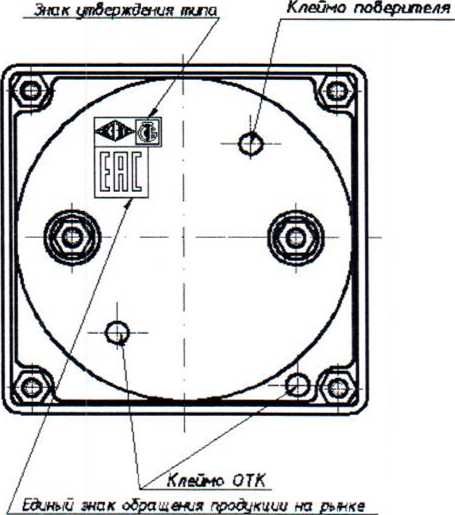

Рисунок 2- Схема клеймения частотомера лист 2 из 5

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Таблица 1

* Для диапазонов измерений 350-450; 380-480; 450-550; 900-1100; 1450-1750 Гц.

** Включение через измерительный трансформатор.

1 Предел допускаемой основной приведенной погрешности частотомеров на всех отметках шкалы должен быть равен ±1 % от конечного значения диапазона измерений.

2 Предел допускаемого значения вариации показаний частотомеров должен быть равен полуторакратному значению предела допускаемого значения основной погрешности.

3 Потребляемая мощность не более 7 В А.

4 Масса не более 0,9 кг.

5 Габаритные размеры не более 80x80x130 мм

6 Гарантийный срок эксплуатации 24 месяца.

7 Рабочие условия эксплуатации:

- температура окружающего воздуха от минус 50 °C до плюс 60 °C;

- относительная влажность воздуха 95 % при температуре 35 °C

- нормальное рабочее положение циферблата - вертикальное.

Знак утверждения типа

Знак утверждения типа наносится на частотомер методом штемпелевания (наклейки), на эксплуатационную документацию - типографским способом.

Комплектность

Комплект поставки указан в таблице 2. Таблица 2

ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ

ТУ 25-04-1282-76. Частотомер Э8004. Технические условия.

ГОСТ 8.422-81.Частотомеры. Методы и средства поверки.

Заключение

Частотомеры Э8004 соответствуют требованиям ТУ 25-04-1282-76.

Государственные приемочные испытания проведены:

Республиканское унитарное предприятие «Витебский центр стандартизации, метрологии и сертификации» (РУП «Витебский ЦСМС»)

ул. Б. Хмельницкого, 20, 210015, г. Витебск,

тел./факс: (0212) 42-68-04.

Аттестат аккредитации № BY/112 01.0812 от 25.03.2008.
