Магнитометры промышленной частоты МПЧ-01
| Номер в ГРСИ РФ: | РБ 03 14 4720 11 |
|---|---|
| Раздел: | Средства измерений магнитных величин [14] |
| Категория: | Магнитометры |
| Производитель / заявитель: | Производственное подразделение «ЗАВОД ЭТАЛОН» БелГИСС, г. Минск, |
Магнитометры промышленной частоты МПЧ-01 (далее - магнитометры) предназначены для измерения индукции (напряженности) постоянного и переменного магнитного поля промышленной частоты (50 ± 2) Гц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 14 4720 11 |
| Наименование | Магнитометры промышленной частоты МПЧ-01 |
| Год регистрации | 2011 |
| Номер сертификата | 7341 |
| Дата регистрации | 2011-08-30 |
| Срок действия | 2016-08-30 |
| Получатель сертификата | УП "ЗАВОД ЭТАЛОН", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
УП "Завод Эталон"
Адрес: 220053, г. Минск, ул. Новаторская, 2а
Контакты: тел./факс (017)237-27-88
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2216-2012. |
Поверители
Скачать
|
Описание типа РБ 03 14 4720 11 [2011-01-01]
rb-03-14-4720-11_2011-01-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 14 4720 11 [2013-10-03]
rb-03-14-4720-11_2013-10-03.pdf
|
Скачать |
Описание типа
Назначение
Магнитометры промышленной частоты МПЧ-01 (далее - магнитометры) предназначены для измерения индукции (напряженности) постоянного и переменного магнитного поля промышленной частоты (50 ± 2) Гц.
Область применения - метрологическое обеспечение в области охраны окружающей среды и классификации условий труда в различных областях хозяйственной деятельности.
Описание
Магнитометры состоят из первичного преобразователя магнитного поля и вторичного электронного блока.
Первичный преобразователь представляет собой комплект магниточувствительных элементов Холла, смонтированных в ортогональных плоскостях и закрепленных на штанге с рукояткой.
Первичный преобразователь выпускают в двух исполнениях: высокочувствительном, предназначенном для измерения индукции магнитного поля в диапазоне от 5 до 999 мкТл, и стандартном, предназначенном для измерения индукции магнитного поля в диапазоне от 1,0 до 99,9 мТл.
Первичный преобразователь подключаются к вторичному электронному блоку через разъём.
Вторичный электронный блок магнитометра имеет панель управления и индикаторное табло.
На индикаторном табло вторичного электронного блока отображаются измеренные значения ортогональных компонент и модуля индукции магнитного поля в «мкТл» или «мТл» в зависимости от типа подключённого преобразователя.
Принцип действия состоит в следующем: при помещении первичного преобразователя в магнитное поле на выходе каждого из трёх элементов Холла возникает сигнал, пропорциональный соответствующей компоненте индукции этого поля. Далее сигнал усиливается и преобразуется в цифровой код. С помощью микропроцессора полученный код пересчитывается в значение соответствующей компоненты измеряемой индукции и вычисляется модуль индукции.
Место нанесения знака поверки (клейма-наклейки) указано в Приложении.

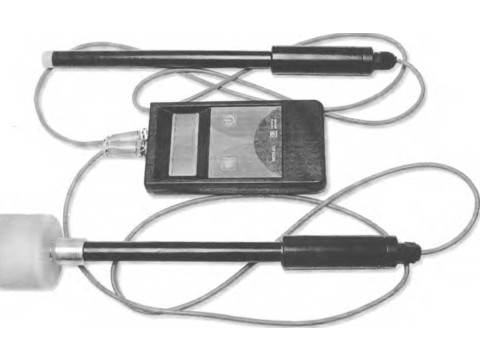

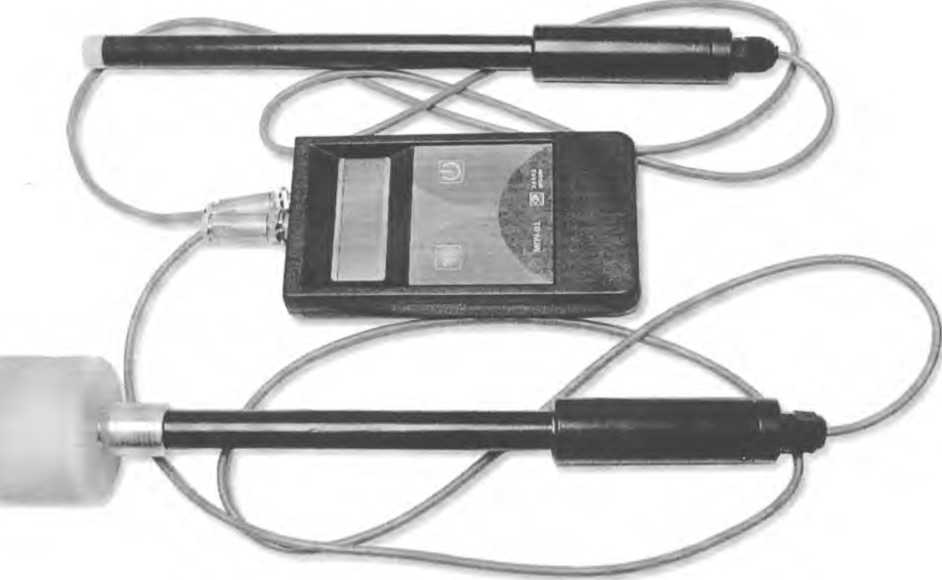

Внешний вид магнитометров представлен на рисунке 1. /(В/
Рисунок 1 - Внешний вид магнитометров промышленной частоты МПЧ-01
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики магнитометров представлены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение |
|
1 Диапазон измерений индукции постоянного магнитного поля, мТл |
от 0,005 до 99,900 |
|
2 Диапазон измерений индукции переменного магнитного поля частотой (50 ± 2) Гц, мТл |
от 0,005 до 99,900 |
|
3 Пределы допускаемой погрешности измерений индукции постоянного магнитного поля, % |
±10 |
|
4 Пределы допускаемой погрешности измерений индукции переменного магнитного поля частотой (50 ± 2) Гц, % |
±10 |
|
5 Время одного измерения, с, не более |
1 |
|
6 Время установления рабочего режима, с, не более |
60 |
|
7 Время непрерывной работы, ч, не менее |
4 |
|
8 Условия эксплуатации: | |
|
- температура окружающей среды, °C |
от минус 10 до плюс 40 |
|
- относительная влажность |
не более 90 % при температуре 30 °C и более низких температурах без конденсации влаги |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
9 Условия транспортирования: | |
|
- температура окружающей среды, °C |
от минус 25 до плюс 55 |
|
- относительная влажность |
до 95 % при температуре 30 °C |
|
10 Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254 |
IP 20 |
|
11 Номинальное напряжение питания постоянного тока, В |
от 4,3 до 6,0 |
|
12 Потребляемый ток, мА, не более |
200 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на лицевую панель магнитометров с последующим ламинированием согласно КД и на титульный лист руководства по эксплуатации.
Комплектность
В комплект поставки входят:
- магнитометр промышленной частоты МПЧ-01
- преобразователь первичный МПЧ-01
- преобразователь первичный высокочувствительный МПЧ-01
- Адаптер сетевой 9В, 2А
- упаковка 1 шт.;
- руководство по эксплуатации (паспорт) 1 экз.;
- методика поверки МРБ МП.2216-2012 1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Технические условия ТУ BY 100056443.054-2011;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин»;
МРБ МП.2216-2012 «Магнитометры промышленной частоты МПЧ-01. Методика поверки».
Заключение
Магнитометры промышленной частоты МПЧ-01 соответствуют техническим условиям ТУ BY 100056443.054-2011, ГОСТ 22261-94 «Средства измерений электрических и магнитных величин».
Межповерочный интервал - не более 12 месяцев (для магнитометров, предназначенных для применения, либо применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ
г.Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
