Трансформатор тока TPU 40.23 № 1VLT5122037533
| Номер в ГРСИ РФ: | РБ 03 13 9545 23 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | «ABB Power Technologies AB, High Voltage Products», Швеция |
|
Описание типа РБ 03 13 9545 23 [2023-02-14]
rb-03-13-9545-23_2023-02-14.pdf
|
Скачать |
Трансформатор тока TPU 40.23 № 1VLT5122037533 (далее - трансформатор тока) предназначен для масштабного преобразования силы переменного тока высокого фазного напряжения в силу тока, пригодную для передачи сигналов измерительной информации приборам измерения, учета, устройствам защиты и управления в электросетях переменного тока номинальной частотой 50 Гц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 9545 23 |
| Наименование | Трансформатор тока TPU 40.23 № 1VLT5122037533 |
| Год регистрации | 2023 |
| Номер сертификата | 16067 |
| Дата регистрации | 2023-02-14 |
| Срок действия | - |
| Получатель сертификата | Представительство «Riko industrijski, gradbeni inzeniring in leasing d.o.o.» (Республика Словения) в Республике Беларусь, г. Минск, Республика Беларусь |
Производитель / Заявитель
«ABB s.r.o. PPMV Brno», Чехия
Поверка
| Межповерочный интервал / Периодичность поверки | 96 месяцев |
| Методика поверки | ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки» |
Поверители
Скачать
|
Описание типа РБ 03 13 9545 23 [2023-02-14]
rb-03-13-9545-23_2023-02-14.pdf
|
Скачать |
Описание типа
Назначение
Трансформатор тока TPU 40.23 № 1VLT5122037533 (далее - трансформатор тока) предназначен для масштабного преобразования силы переменного тока высокого фазного напряжения в силу тока, пригодную для передачи сигналов измерительной информации приборам измерения, учета, устройствам защиты и управления в электросетях переменного тока номинальной частотой 50 Гц.
Область применения - энергетика.
Описание
Принцип действия трансформатора тока основан на преобразовании тока, протекающего по первичной обмотке, в токи, имеющие существенно меньшие пропорциональные значения, протекающие по вторичным обмоткам. Трансформатор тока содержит первичную обмотку, проходящую через магнитопровод. Па каждом магнитопроводе расположена одна вторичная обмотка. Магнитопровод с обмотками залит эпоксидным компаундом, образующим изоляционный корпус трансформатора.
Трансформатор тока имеет три вторичные обмотки обмотки № I и 2 предназначены для измерения и учета, обмотка № 3 - для цепей защиты. Трансформатор тока имеет опорную конструкцию. Для его крепления в основании имеются четыре монтажных отверстия. Для предотвращения несанкционированного доступа, в конструкции трансформатора предусмотрена возможность пломбировки крышки клеммной коробки.
Фотографии общего вида грансформатора тока приведены в приложении 1.
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.
Схема пломбировки от несанкционированного доступа представлена в приложении 3. Обязательные метрологические требования: указаны в таблице 1.
Таблица 1
|
Наименование |
Значение |
|
Номинальное (наибольшее) рабочее напряжение, кВ |
10(12) |
|
Поминальный первичный ток, А |
100 |
|
Номинальный вторичный ток. А |
5 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности coscp2 = 0.8). В-А - основной вторичной обмотки - дополнительной вторичной обмотки - вторичной обмотки для защиты |
5 10 20 |
|
Класс точности но ГОСТ 7746-2015 - основной вторичной обмотки -дополнительной вторичной обмотки - вторичной обмотки для защиты |
0,2S 0,5 5Р |
|
Номинальная частота. Гц |
50 |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: указаны в таблице 2.
Таблица 2 _______
|
Наименование |
Значение |
|
Номинальный коэффициент безопасности основной вторичной обмотки дополнительной вторичной обмотки |
5 5 |
|
Поминальная предельная кратность вторичных обмоток защиты |
10 |
|
Диапазон температуры окружающего воздуха в условиях эксплуатации.°C |
от минус 25 до плюс 40 |
|
Габаритные размеры (высота*ширинахдлина). мм |
248x148x335 |
|
Масса, кг. не более |
32 |
|
Средний срок службы, лет. не менее |
30 |
Комплектность
|
Наименование |
Количество |
|
Трансформатор тока TPU 40.23 № 1VLT5122037533 |
1 |
|
Паспорт |
1 |
Место нанесения знака утверждения типа средств измерений: знак утверждения типа наносится на титульный лист паспорта.
Поверка осуществляется по ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».
Сведения о методах измерений
Технические нормативные правовые акты и технические документы, устанавливающие требования к типу средств измерений:
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
Техническая документация производителя (паспорт).
методику поверки:
ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений.
Трансформаторы тока. Методика поверки».
Перечень средств поверки: представлен в таблице 4.
Таблица 4______________________________________________________________________
Наименование и тип средств поверки
Прибор сравнения КНТ 07______________________________________________
Трансформатор тока измерительный лабораторный ТТИ-А____________________
Магазин нагрузок СА5020________________________________________________
Источник силы переменного тока__________________________________________
Термогигрометр UNITESS ТНВ 1________________________________________
Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик установки с требуемой точностью.
Идентификация программного обеспечения: программное обеспечение отсутствует.
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: трансформатор тока ТРИ 40.23 № 1VLT5122037533 соответствует требованиям ГОСТ 7746-2015 и технической документации производителя (паспорт).
Производи гель средства измерений: «ABB s.r.o. PPMV Brno». Чехия.
Videnska 117, 619 00, Brno. Ceska republika
Telefon: + 420 547 152 111
e-mail: kontakt@cz.abb.com
Уполномоченное юридическое лицо, проводившее испытания средств измерений/метрологическую экспертизу единичного экземпляра средств измерений: Республиканское унитарное предприятие «Белорусский государственный институт метрологии»
Республика Беларусь, г. Минск. Старовиленский тракт, 93
телефон: +375 17 374-55-01. факс: +375 17 244-99-38
e-mail: info@bclgim.by
Приложение: 1. Фотографии общего вида средств измерений на 1 листе.
2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.
3. Схема пломбировки от несанкционированного доступа на 1 листе.
Директор БелГИМ
А.В. Казачок
Приложение 1
(обязательное)
Фотографии общего вида средства измерений

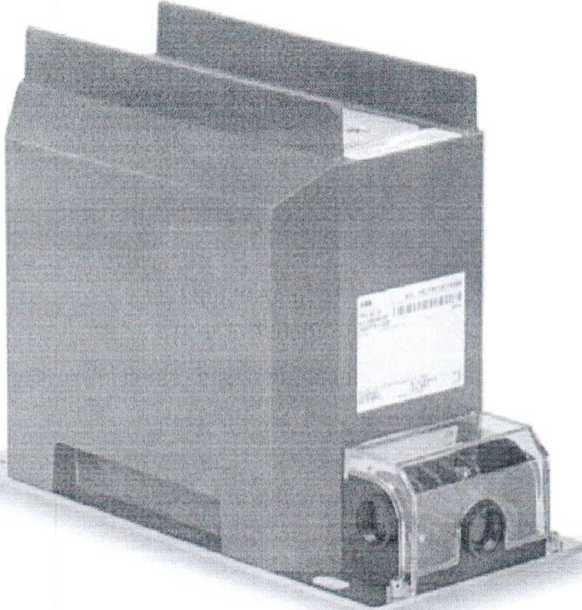

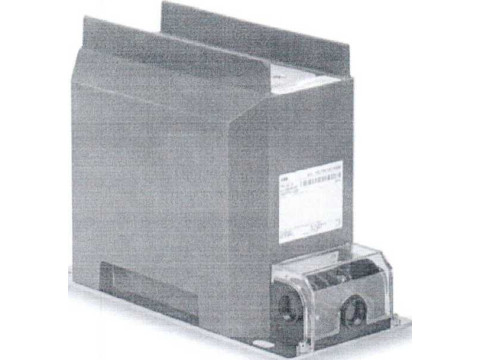

Рисунок 1.1- Фотография общего вида трансформатора тока TPU 40.23 № 1VLT5122037533

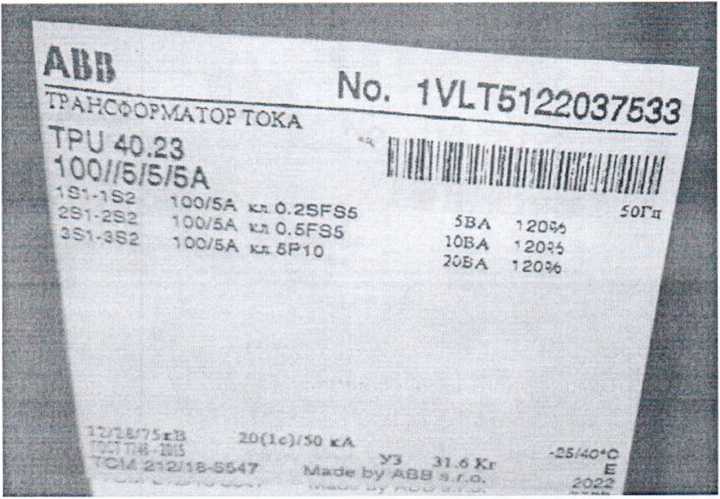

Рисунок 1.2 - Фотография маркировки трансформатора тока TPU 40.23 № 1VLT5122037533
Приложение 2 (справочное)
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений Знак поверки наносится на свидетельство о государственной поверке.
Приложение 3 (справочное)
Схема пломбировки от несанкционированного доступа
Место пломбировки от несанкционированного доступа

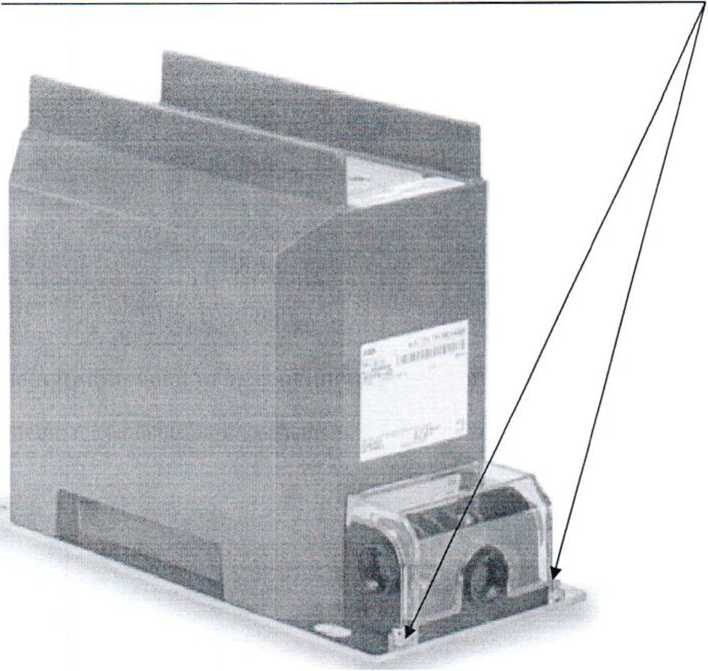

Рисунок 3.1 - Схема пломбировки от несанкционированного доступа
