Трансформаторы тока измерительные 4MC (VISWI, RK, CGT, GAR, GAE)

Назначение

Трансформаторы тока измерительные 4МС (VISWI, RK, CGT, GAR, GAE) являются масштабными преобразователями тока и предназначены для выработки сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических системах переменного тока частотой 50 Гц.

Трансформаторы тока измерительные 4МС (VISWI, RK, CGT, GAR, GAE) -это шинные трансформаторы внутренней установки, которые предназначены для работы в составе комплектных распределительных устройств (КРУ и КРУЭ различного типа с уровнем напряжения до 50 кВ), и высоковольтных баковых выключателей до 110 кВ.

Описание

Трансформаторы 4МС (VISWI, RK, CGT, GAR, GAE) выполнены на тороидальных сердечниках из материалов с высокой магнитной проницаемостью и симметричным распределением обмоток. Геометрические параметры 4МС (VISWI, RK, CGT, GAR, GAE) (внешний диаметр, диаметр окна и высота) определяются заказом в соответствии с параметрами КРУ.

Трансформаторы тока 4МС (VISWI, RK, CGT, GAR, GAE) выпускаются в однофазном и трехфазном исполнениях. В трехфазном исполнении три однофазных трансформатора объединены общим корпусом-изолятором из полиуретана.

Трансформаторы тока 4МС (VISWI, RK, CGT, GAR, GAE) выпускаются в четырех базовых исполнениях: 4МС4 (RC, 1PRK, 2 PRK, GAR, VISWI, RK), 4МС6 (3PRK, CGT), 4MC7 (RC, 1PRK, 2 PRK, GAR, VISWI, RK), 4MC9 (GAE) отличающихся значениями номинальных первичных токов, конструкцией корпуса, габаритными размерами и массой. Обозначения каждого из исполнений трансформаторов в документах на поставку и эксплуатационных документах могут содержать до 4-х цифровых символов, после указанных в настоящем описании типа, относящихся к конструктивным особенностям вводов и выводов, к установочным размерам и видам КРУ и КРУЭ. После 4-х цифр могут стоять буквы «ZEK», что означает, трансформаторы были произведены фирмой ZELISKO для фирмы SIEMENS.

Внешний вид трансформаторов тока представлен в Приложении А к описанию типа.

Схема с указанием нанесения знака поверки приведено в Приложении Б к описанию типа.

Обязательные метрологические требования

Основные метрологические характеристики трансформаторов тока измерительных 4МС (VISWI, RK, CGT, GAR, GAE) представлены в таблице 1.

Таблица 1

Основные технические характеристики и метрологические характеристики не относящиеся к обязательным метрологическим требованиям

Основные технические характеристики трансформаторов тока измерительных 4МС (VISWI, RK, CGT, GAR, GAE) представлены в таблице 2.

Таблица 2

Комплектность

В комплект поставки входят: трансформатор тока, руководство по эксплуатации, паспорт (поставляется по заказу), упаковка

Место нанесения знака утверждения типа средств измерений

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.

Поверка

Поверку осуществляют в соответствии с ГОСТ 8.217-2003 «ГСП. Трансформаторы тока. Методика поверки»

Поверка измерительных трансформаторов тока, предназначенных для применения, либо применяемых в сфере законодательной метрологии, проводится юридическими лицами, входящими в государственную метрологическую службу, или иными юридическими лицами, уполномоченных для её осуществления.

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений:

- техническая документация завода изготовителя «Dr. techn. Josef Zelisko. Fabrik fur Elektrotechnik und Maschinenbau Gesellschaft m.b.H.», Австрия.

- ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».

- IEC 61869-2:2012 «Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»

методику поверки: ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки»

Перечень основных средств поверки:

- трансформатор тока эталонный ТС(п)-05/1 класса точности 0,05;

- компаратор СА507;

- магазин нагрузок СА5018-5;

- источник тока.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью в соответствии с ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Идентификация программного обеспечения (при наличии)

Отсутствует.

Заключение о соответствии утвержденного типа требованиям технических нормативных правовых актов и/или технической документации производителя

Трансформаторы тока измерительные 4МС (VISWI, RK, CGT, GAR, GAE) соответствуют требованиям ГОСТ 7746-2001, IEC 61869-2:2012 и установленным в технической документации компанией «Dr. techn. Josef Zelisko, Fabrik fur Elektrotechnik und Maschinenbau Gesellschaft m.b.H.», Австрия.

«Dr. techn. Josef Zelisko, Fabrik fur Elektrotechnik und Maschinenbau Gesellschaft m.b.H.», Австрия

Адрес: A-2340, Modling, Beethovengasse 43-45. Австрия

Телефон: +43(0)2236-409-2352

Факс: +43(0)2236409-2322

E-mail: info@zelisko.at

Уполномоченное юридическое лицо, проводившее метрологическую экспертизу средства измерений

Республиканское унитарное предприятие «Брестский центр стандартизации, метрологии и сертификации».

Адрес: ул. Кижеватова, 10/1, 224001, г. Брест

тел. (0162) 58-08-70, факс. (0162) 58-08-71

E-mail: csm@brest.by

Приложение А - Фотография внешнего вида средств измерений на 3 листах. Приложение Б - Схема с указанием места для нанесения знака поверки средств измерений на 1 листе.

Зам. директора по метрологии РУП «Брестский ЦСМС»

С.В. Осипова

Приложение А (обязательное)

Фотография внешнего вида средств измерений

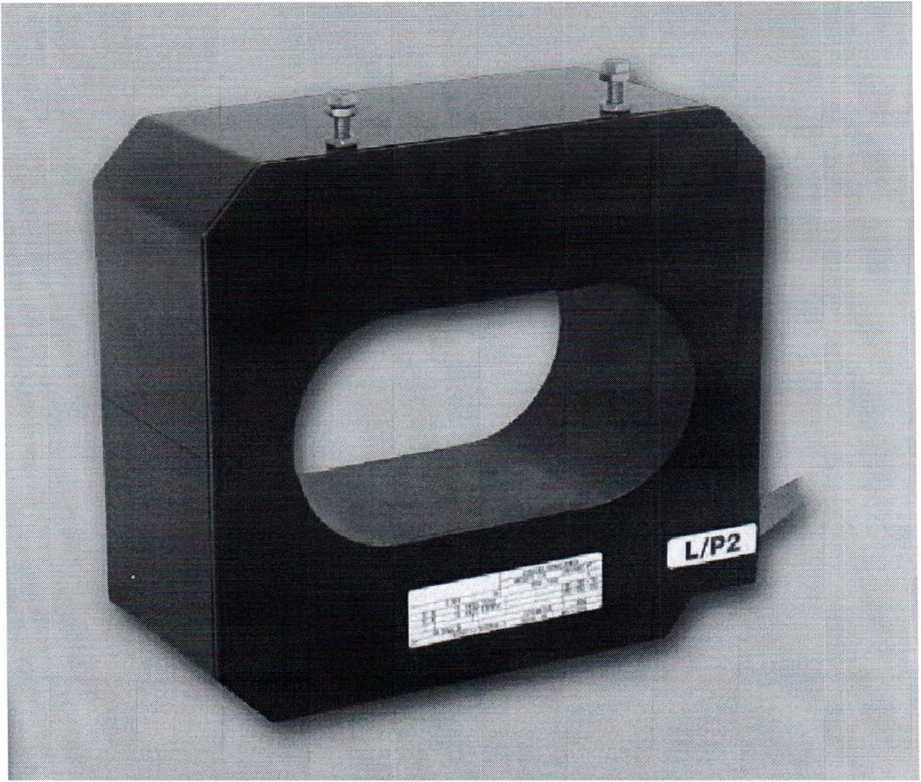

Рисунок 1 - трансформаторы тока 4МС9 (GAE)

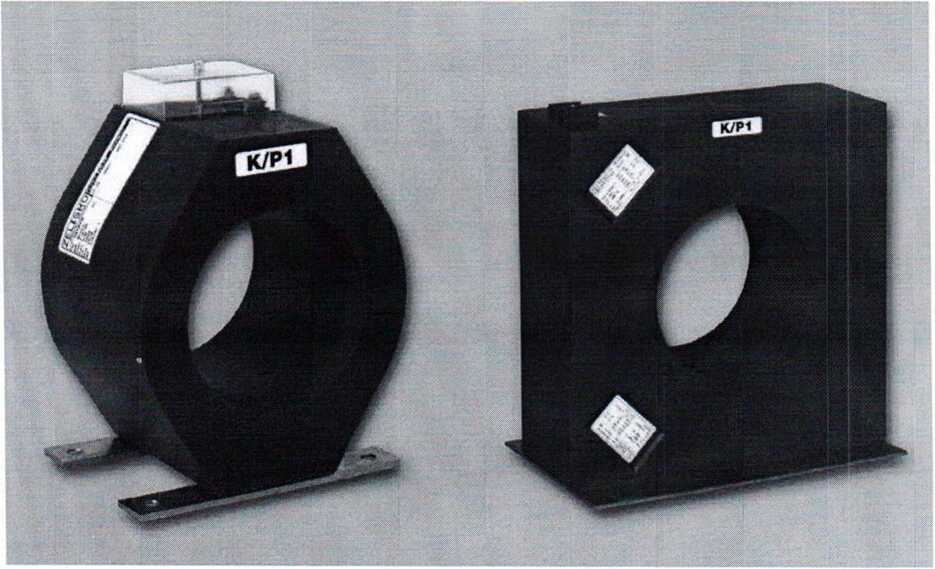

Рисунок 2 - трансформаторы тока 4МС6 (3PRK)

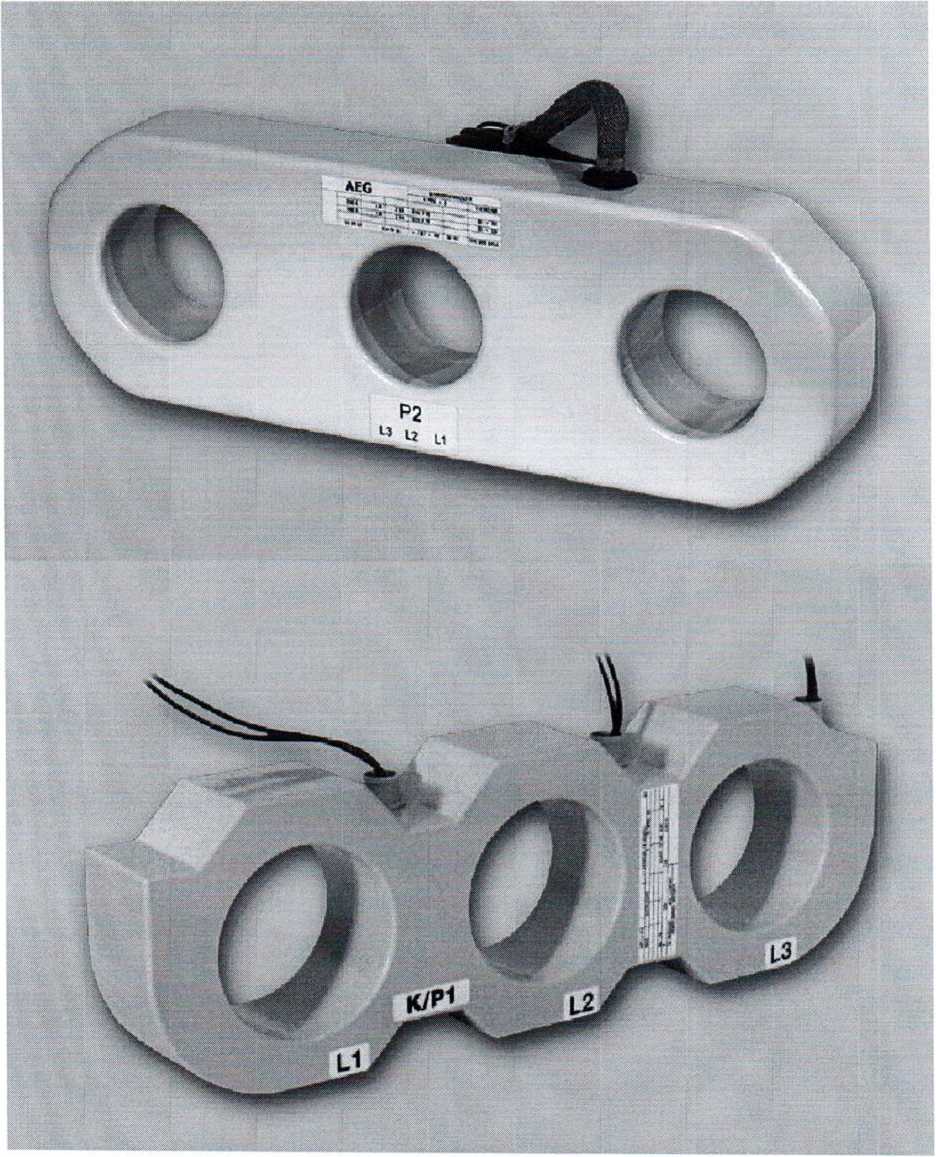

Рисунок 3 - трансформаторы тока 4МС7 (1PRK, VISWI)

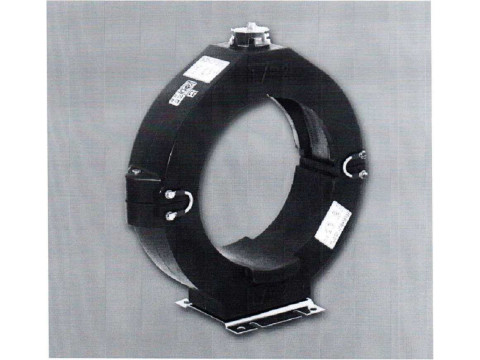

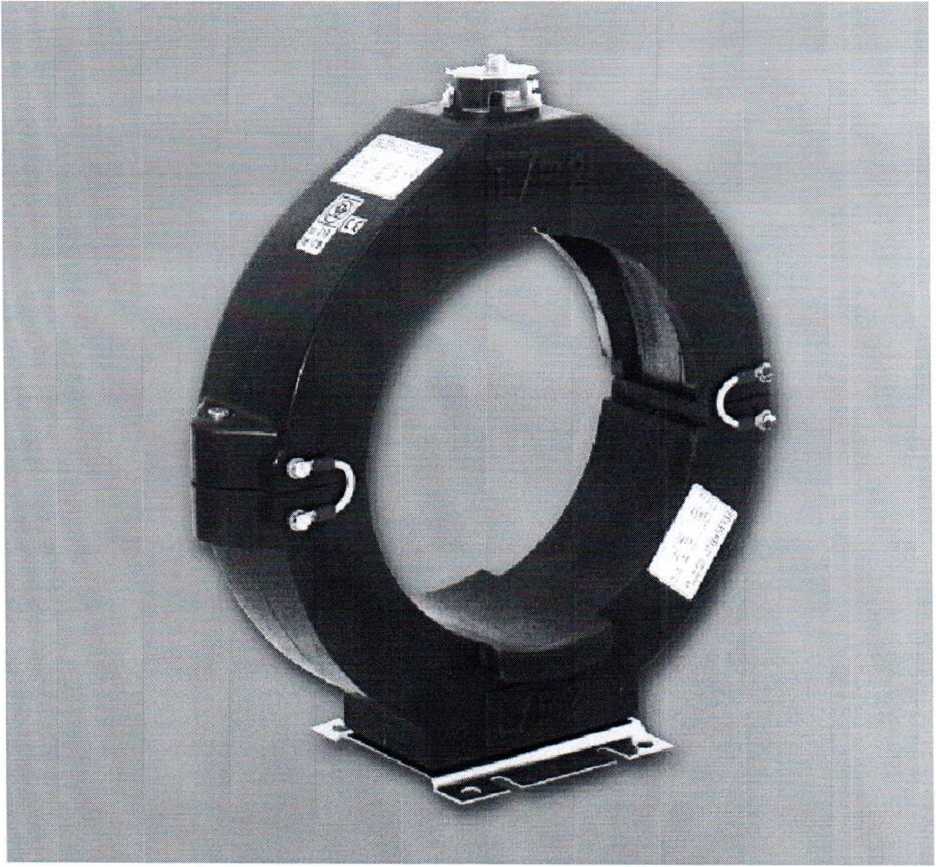

Рисунок 4 - трансформаторы тока 4МС4 (GAR, RK)

Приложение Б (обязательное)

Схема с указанием места для нанесения знака поверки средств измерений

SIEMENS

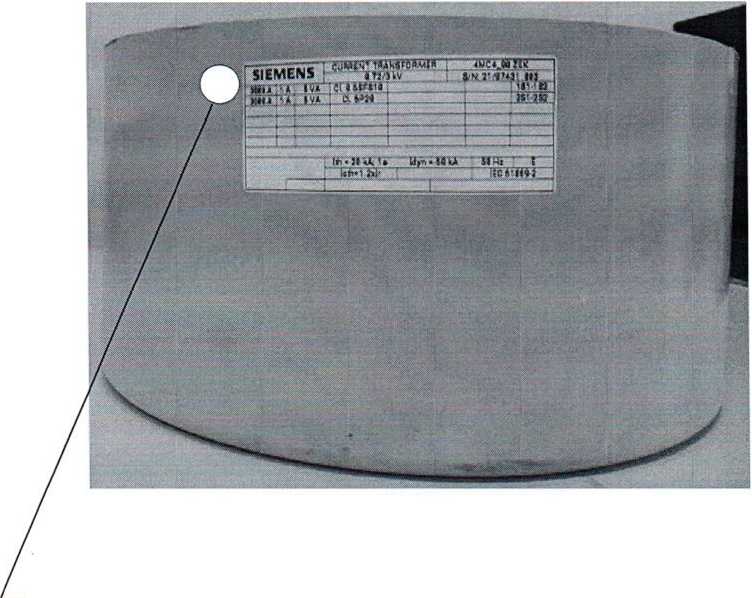

Места для нанесения знака поверки в виде клейма-наклейки
