Трансформаторы тока ТФЗМ 35А-У1
| Номер в ГРСИ РФ: | РБ 03 13 3281 11 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | КО "Запорожский завод высоковольтной аппаратуры" (ЗЗВА), г. Запорожье, Украина |
Измерители артериального давления автоматические и полуавтоматические (приборы для измерения артериального давления и частоты пульса цифровые) серии LD (далее - измерители) предназначены для измерения максимального (систолического) и минимального (диастолического) артериального давления человека и определения частоты пульса.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 3281 11 |
| Наименование | Трансформаторы тока ТФЗМ 35А-У1 |
| Год регистрации | 2011 |
| Номер сертификата | 7038 |
| Дата регистрации | 2011-04-01 |
| Срок действия | 2014-03-31 |
| Получатель сертификата | ОАО "Запорожский завод высоковольтной аппаратуры", г. Запорожье, Украина (UA) |
Производитель / Заявитель
ОАО "Запорожский завод высоковольтной аппаратуры"
Адрес: Днепропетровское шоссе, 13, 69069, г. Запорожье
Контакты: 0612-57-16-31, 57-02-62
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.217-87. |
| Признание поверки | Отмена решения по признанию поверки (НТК №07-17). |
Поверители
Скачать
|
Описание типа РБ 03 13 3281 11 [2007-03-27]
rb-03-13-3281-11_2007-03-27.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 3281 11 [2016-01-01]
rb-03-13-3281-11_2016-01-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 3281 11 [2011-07-29]
rb-03-13-3281-11_2011-07-29.pdf
|
Скачать |
Описание типа
Назначение
Измерители артериального давления автоматические и полуавтоматические (приборы для измерения артериального давления и частоты пульса цифровые) серии LD (далее - измерители) предназначены для измерения максимального (систолического) и минимального (диастолического) артериального давления человека и определения частоты пульса.
Измерители могут применяться в медицинских учреждениях и в бытовых условиях для индивидуального пользования.
Описание
Определение артериального давления и частоты пульса осуществляется автоматически путем измерения параметров пульсовой волны косвенным осциллометрическим методом, при плавном снижении давления с использованием автоматического пневматического нагнетателя воздуха (для автоматических измерителей) или ручного пневматического нагнетателя воздуха (для полуавтоматических измерителей). В измерителях используется алгоритм обработки данных измерений, позволяющий учитывать особенности сердцебиения человека.
Определение артериального давления в измерителях модификации LD20 осуществляется путем измерения избыточного давления воздуха в манжете в момент появления и исчезновения тонов Короткова.
Измерители имеют следующие модификации:
• LD1, LD2, LD4, LD22 - измерители полуавтоматические с размещением манжеты на предплечье;
• LD3, LD3a, LD3s, LD5, LD5a, LD6, LD7, LD30, LD23A, LD23L, LD51A, LD51U, LD51S - измерители автоматические с размещением манжеты на предплечье;
• LD20 - измеритель предназначен для измерения у пациентов систолического и диастолического артериального давления методом тонов Короткова, состоящий из электронного блока, стетоскопа и манжеты.
• LD8, LD11, LD12, LD12s - измерители автоматические с размещением манжеты на запястье.
В состав автоматических измерителей входит блок электронный и манжета компрессионная, в состав полуавтоматических измерителей дополнительно входит пневматический нагнетатель. В состав автоматических измерителей LD3a, LD3s, LD5a, LD6, LD7, LD30 входит сетевой адаптер, в состав автоматических измерителей LD23A, LD23L, LD51A, LD51S, LD51U сетевой адаптер входит по требованию заказчика.

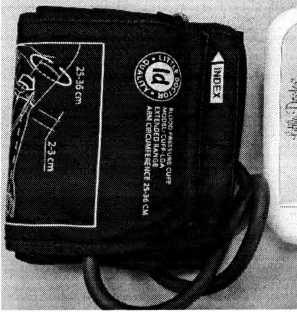

Манжета представляет собой эластичную пневмокамеру в чехле с застежкой для фиксации на запястье или предплечье пациента.
На лицевой части корпуса блока электронного находятся кнопки управления и дисплей.
В измерителях предусмотрена индикация служебной информации, результатов измерений, результатов предыдущего измерения и ошибок (разряд элементов питания ниже допустимого уровня, помехи от движения пациента).
Место нанесения знака поверки (клеймо-наклейка) указано в приложении А к
описанию типа.
Внешний вид измерителей приведен на рисунках 1-12.

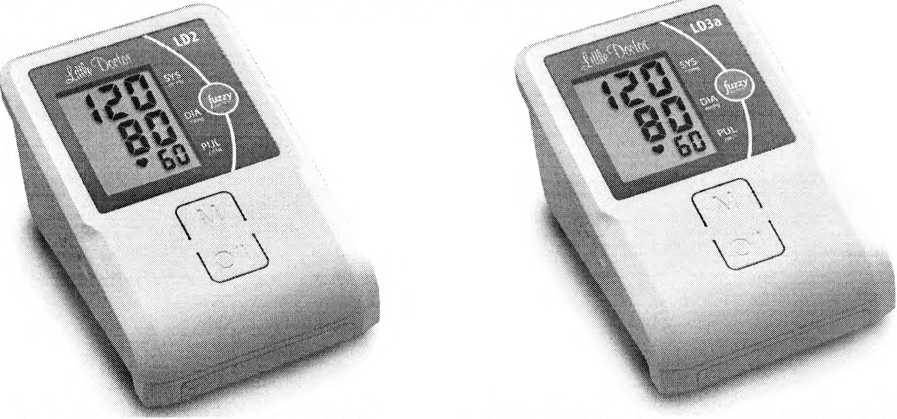

Рисунок 1 - Измеритель LD2 Рисунок 2 - Измеритель LD3, LD3a

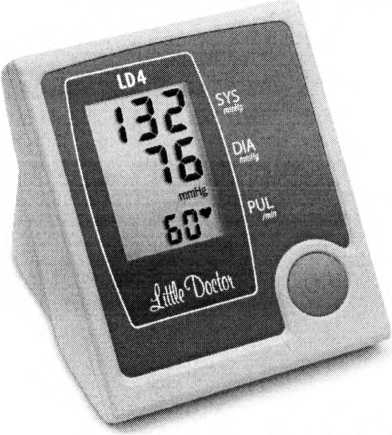

Рисунок 3 - Измеритель LD4

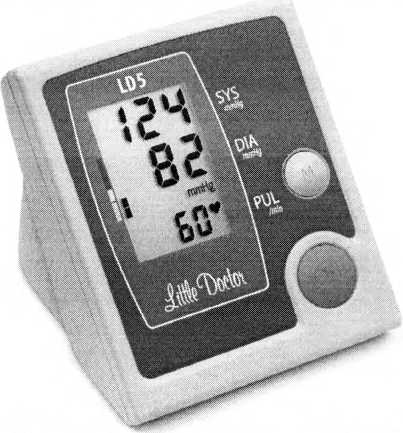

Рисунок 4 - Измеритель LD5, LD5a

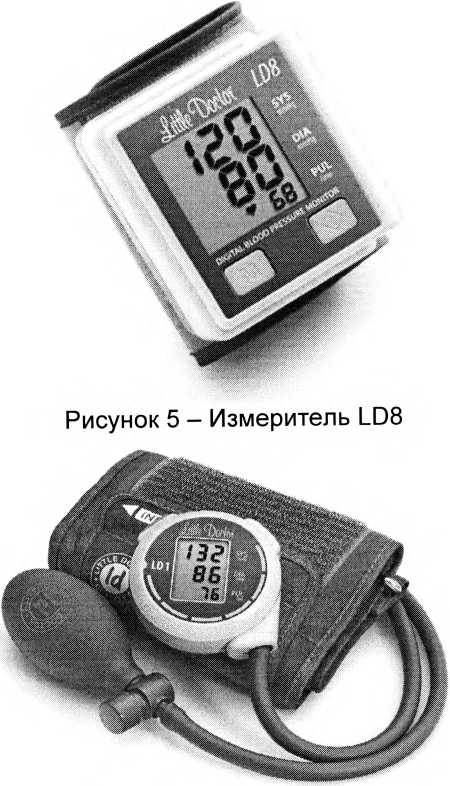

Рисунок 7 - Измеритель LD1

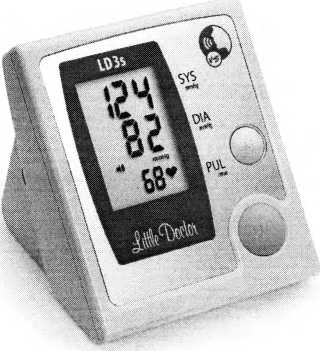

Рисунок 6 - Измеритель LD3s

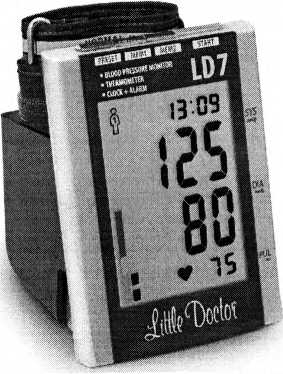

Рисунок 9 - Измеритель LD7

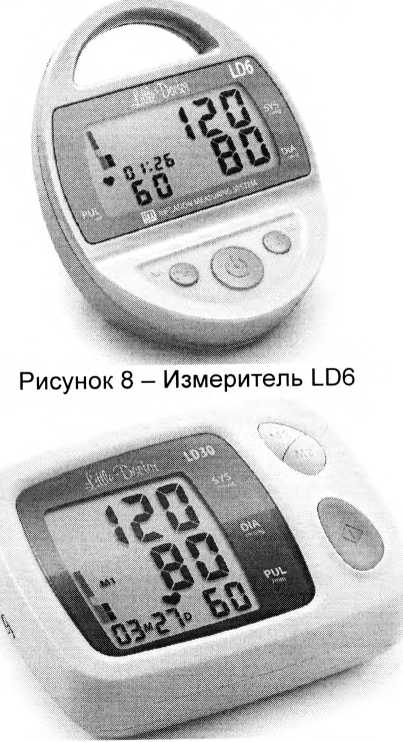

Рисунок 10 - Измеритель LD30

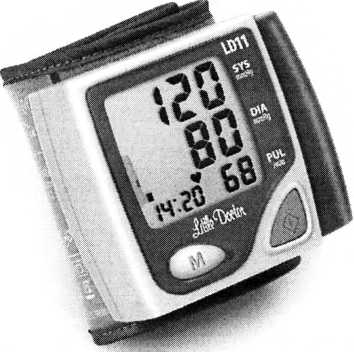

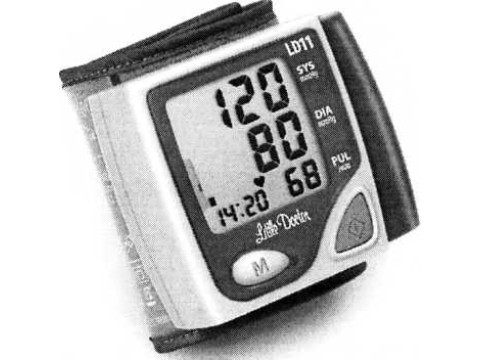

Рисунок 11 - Измеритель LD11

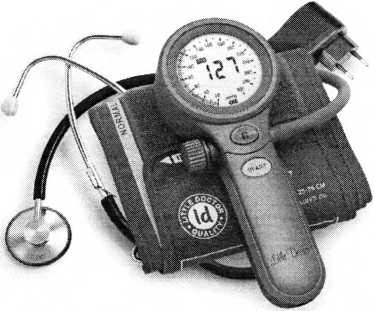

Рисунок 12 - Измеритель LD20

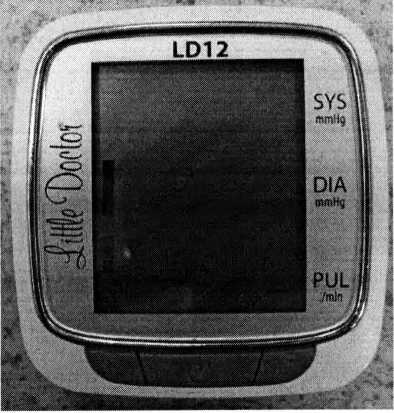

Рисунок 13 - Измеритель LD12

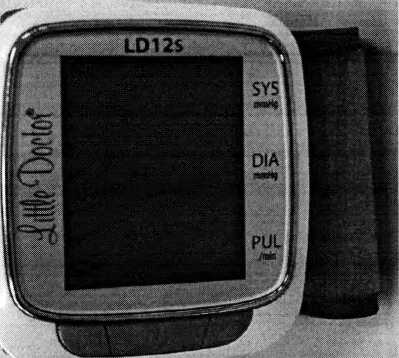

Рисунок 14 - Измеритель LD12s

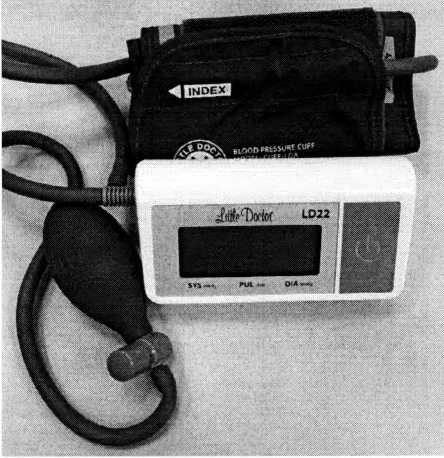

Рисунок 15 - Измеритель LD22

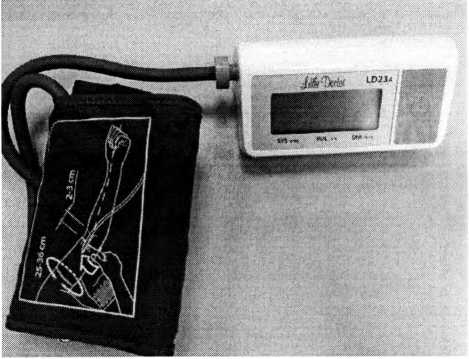

Рисунок 16 - Измеритель LD23A

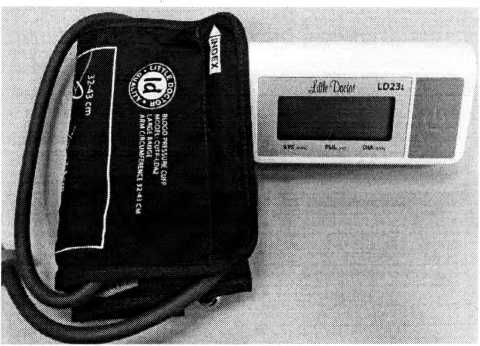

Рисунок 17 - Измеритель LD23L

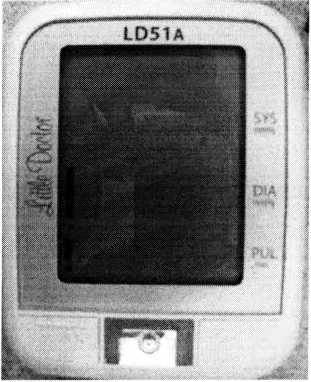

Рисунок 18 - Измеритель LD51A

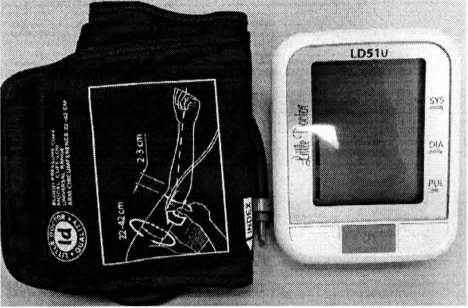

Рисунок 19 - Измеритель LD51U
Рисунок 20 - Измеритель LD51S
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон измерения давления воздуха в манжете, мм рт.ст. |
от 40 до 260 от 0 до 300 (для LD20) |
|
Пределы допускаемой абсолютной погрешности при измерении давления, мм рт.ст. |
±3 |
|
Диапазон измерения частоты пульса, мин'1 (для исполнений LD 12, LD12S, LD22, LD23A, LD23L, LD51A, LD51U, LD51S) |
от 40 до 160 |
|
Пределы допускаемой относительной погрешности при измерении частоты пульса, % (для исполнений LD 12, LD12S, LD22, LD23A, LD23L, LD51A, LD51U, LD51S) |
± 5 |
|
Скорость снижения давления воздуха в манжете, мм рт.ст. |
от 2 до 5 |
|
Диапазон температуры окружающего воздуха в рабочих условиях, °C |
от 10 до 40 |
|
Относительная влажность воздуха при эксплуатации, %, не более |
85 |
|
Диапазон температуры окружающего воздуха при транспортировании, °C |
от минус 20 до плюс 50 |
|
Относительная влажность воздуха при транспортировании и хранении, %, не более |
85 |
|
Номинальное значение напряжения питания, В: -LD1 -LD8, LD11, LD12, LD12S -LD20 - LD2, LD3, LD3a, LD3s, LD4, LD5, LDSa, LD6, LD7, LD22, LD23A, LD23L, LD30, LD51A, LD51S, LD51U |
1,5 3,0 4,7 6,0 |
продолжение таблицы 1
|
1 |
2 |
|
Мощность потребления, Вт, не более: - LD1, LD2, LD4, LD22 |
0,1 |
|
-LD8, LD11, LD12, LD12S |
1,5 |
|
-LD20 |
2,0 |
|
-LD3, LD3a, LD3s, LD5, LDSa, LD6, LD7, LD23A, LD23L, LD30, LD51A, LD51S, LD51U |
3,6 |
|
Степень защиты от поражения электрическим током по ГОСТ 30324.0-95 |
тип BF |
|
Срок службы прибора (без учета манжеты), лет |
не менее 7 |
|
Срок службы манжеты, лет |
не менее 3 |
Знак утверждения типа
Знак Утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
В комплект поставки измерителей входят:
- блок электронный;
- манжета компрессионная Cuff LDA;
- стетоскоп LD Prof-Plus (для измерителей LD20);
- комплект элементов питания;
- упаковка;
- руководство по эксплуатации;
- нагнетатель ручной пневматический (для полуавтоматических измерителей).
- методика поверки МРБ МП. 2281-2012 *;
- блок питания (для исполнений LD3a, LD3s, LD5a, LD6, LD7, LD23A*, LD23L*, LD30, LD51A*, LD51S*, LD51U*);
* - поставляются по требованию заказчика.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "Little Doctor Electronic (Nantong) Co., Ltd", Китай;
ГОСТ 20790-93 "Приборы, аппараты и оборудование медицинские. Общие технические требования";
ГОСТ 31515.1-2012 "Сфигмоманометры (измерители артериального давления) неинвазивные. Часть 1. Общие требования";
ГОСТ 31515.3-2012 "Сфигмоманометры (измерители артериального давления) неинвазивные. Часть 3. Дополнительные требования к электромеханическим системам измерения давления крови";
ГОСТ 30324.0-95 "Изделия медицинские электрические. Часть 1. Общие требования безопасности";
СТБ МЭК 60601-1-2-2006 "Изделия медицинские электрические. Часть 1-2. Общие требования безопасности. Электромагнитная совместимость. Требования и методы испытаний";
СТБ ЕН 980-2006 "Символы графические, применяемые для маркировки медицинских изделий";
СТБ ИСО 15223-2006 "Изделия медицинские. Символы, применяемые на медицинских изделиях, этикетках и в сопроводительной документации";
МРБ МП. 2281-2012 "Измерители артериального давления серии LD, WS, DS. Методика поверки".
Заключение
Измерители артериального давления автоматические и полуавтоматические (приборы для измерения артериального давления и частоты пульса цифровые) серии LD соответствуют требованиям ГОСТ 31515.1-2012, ГОСТ 31515.3-2012, ГОСТ 20790-93, ГОСТ 30324.0-95, СТБ МЭИ 60601-1-2-2006, СТБ ЕН 980-2006, СТБ ИСО 15223-2006 и документации фирмы "Little Doctor Electronic (Nantong) Co., Ltd", Китай, TP TC 020/2011 (декларация соответствия регистрационный номер № ТС BY/112 11.02. ТР020 003 16017 от 03.03.2016).
Межповерочный интервал - не более 12 месяцев (для измерителей, предназначенных для применения, либо применяемых в сфере законодательной метрологии).
Научно-исследовательский
испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93,
тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025 (срок действия до 30.03.2019).
